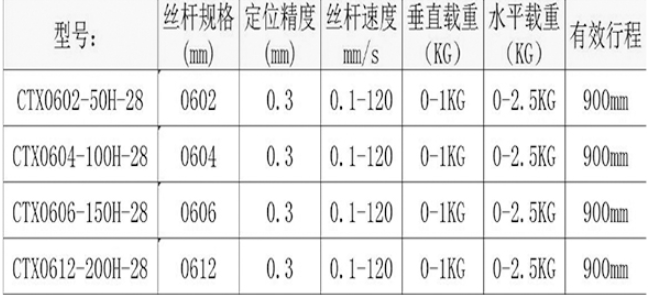

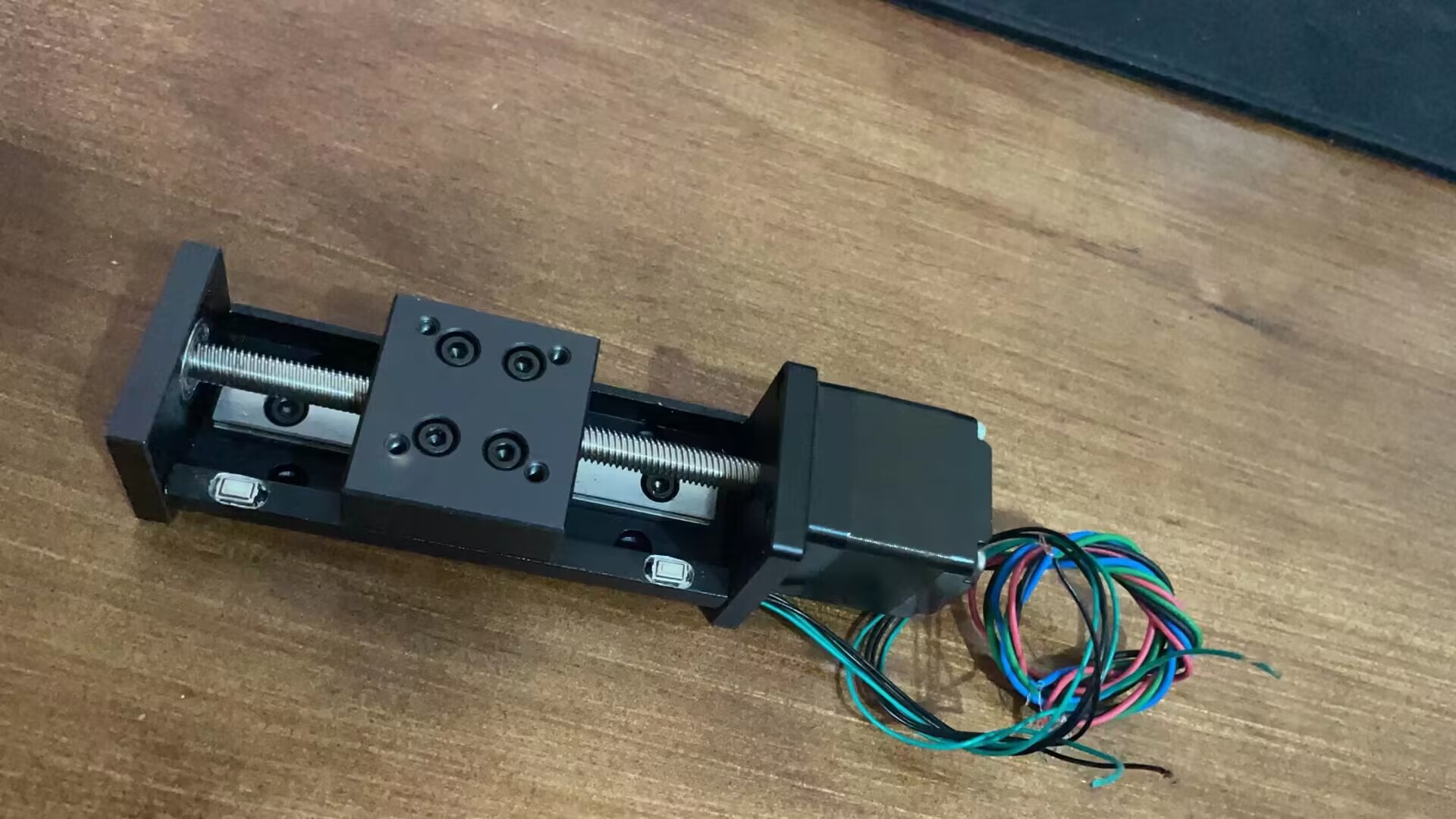

上圖是時代超群可提供的28系列微型滑臺，相關參數規格如下：

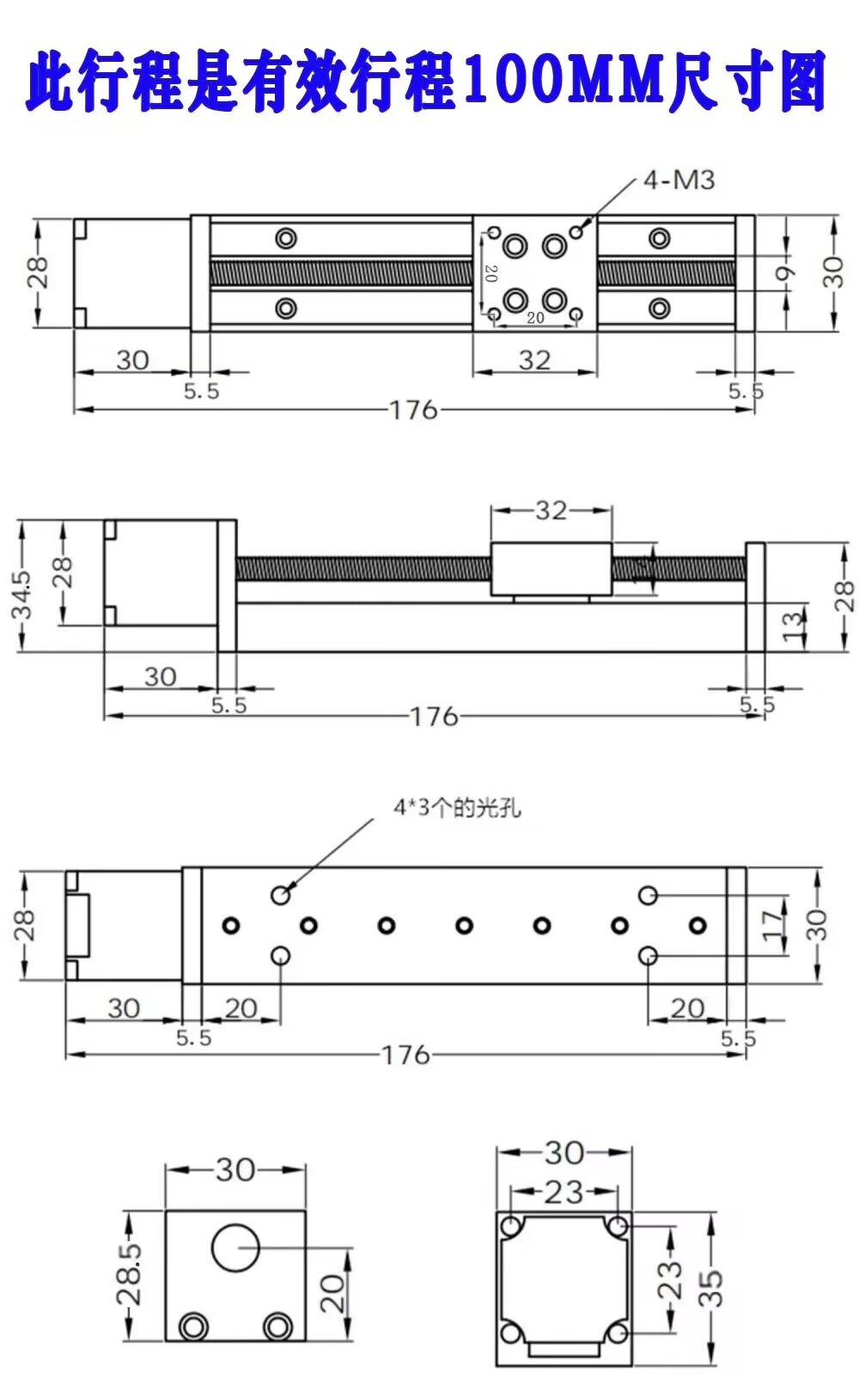

前兩位T6代表絲 桿的直徑6mm，后兩位代表絲桿的導程（螺距）1mm/2mm/4mm/6mm/12mm(電機轉動一圈滑塊移動的距離)，最后的100mm表示滑臺的有效行程（滑塊所能移動的距離不含滑塊的長度），滑臺長度接受定制，選項中沒有的長度可以聯系客服進行定制。
在使用過程中，經常會搭配限位開關來使用！常用的限位有如下2種：
左圖為機械限位開關 右圖為光電感應限位開關 兩種都可以配套使用，相對來說光電的好用一些，使用客戶群體更普遍！ 首先機械限位開關、接近開關和光電開關是三種原理不同的傳感器,但作用一樣,都是檢測位置用的。限位開關:也可以叫行程開關;可以安裝在相對靜止的物體(如固定架、門框等,簡稱靜物)_上或者運動的物體(如行車、門等)上。當物體接近靜物時，開關的連桿驅動開關的接點引|起閉合的接點分?jǐn)嗷蛘邤嚅_的接點閉合。由開關接點開、合狀態的改變?nèi)タ刂齐娐泛蜋C(jī)構的動作。限位開關也可分為旋轉限位開關及直行限位開關。 限位開關的內部主要是機械觸點,觸點可以是常開,也可以是常閉。該觸點無源,所以不分NPN和PNP ,進線是24V ,出線也是24V ;因此不挑剔PLC。
1、限位開關為機械開關,試用于不是很使用頻率不是很頻繁場合,除此之外,有些機械開關可以做成全金屬,就可以工作在高溫場合,這是其他傳感器做不到的。
2、接近開關壽命較長,適用于“通過信號”。氣缸上的位置檢測一般都是接近開關。但因接近開關內部也有電路，因此不能應用在強磁干擾的地方。
3、光電開關應用最為廣泛,只需要有物體遮擋光源即可觸發,因此不能應用在灰塵較大的地方和強磁干擾的地方。
技術：楊工 18001308796 QQ：1755105676
