大家好，這期給大家講解SD300這款伺服電機模擬量調速。模擬量調速是通過電位器給驅動電壓，通過改變電壓大小的方式來實現調速的，可以不接脈沖。 首先我們需要一套伺服，包括電機、驅動、線纜，一臺10V的開關電源、一個電位器。他的過程分兩種，第一種是接線，第二種是調參數。 接線圖如下
首先是參數方便，驅動P004參數改成1，改成速度模式。P025調成0，0就是模擬量調速。P046參數調成300，300的意思就是0-10V模擬量。咱們電位器是0-10V的。P075參數是****速，這里我調成3000轉.輸入3000即可。然后EE參數保存即可。

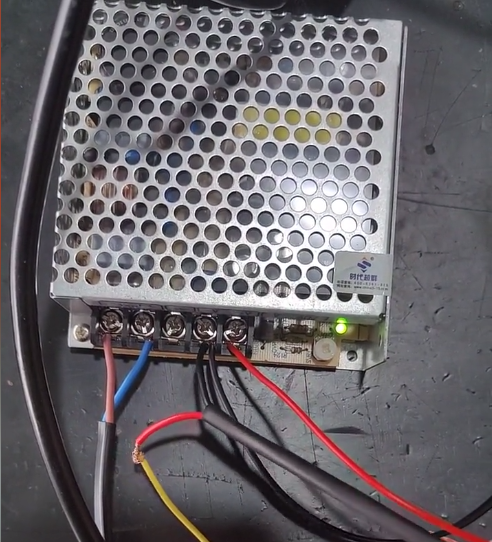

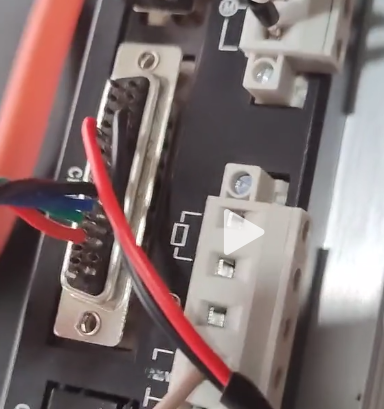

然后是接線，我們拆掉信號線插頭，漏出針腳，我們把10、11號針腳焊一起，接出一條線，接到10V電源的負極，負極出在出來一條線，接電位器最左邊那個針腳。然后信號線的26號針腳接一條線，接到電位器中間針腳，和最右邊針腳串一起，另一頭接到電源正極處。
這樣就可以實現模擬量調速了，謝謝！ 采購聯系 VX:18010008016 陳經理
|
