時代超群無刷直流電機的工作原理

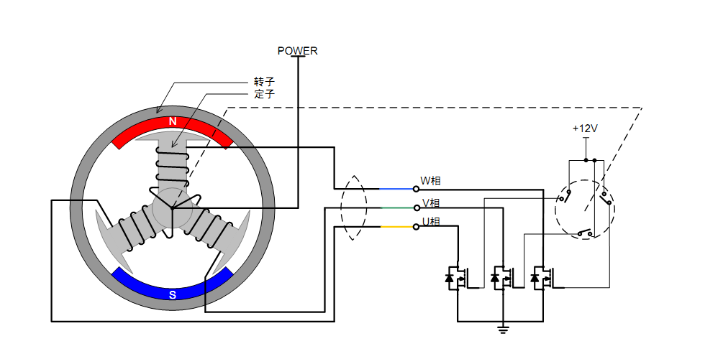

無刷直流電機的定子是線圈繞組電樞，轉子是永磁體。如果只給電機通以固定的直流電流，則電機只能產生不變的磁場，電機不能轉動起來，只有實時檢測電機轉子的位置，再根據轉子的位置給電機的不同相通以對應的電流，使定子產生方向均勻變化的旋轉磁場，電機才可以跟著磁場轉動起來。 如圖所示為無刷直流電機的轉動原理示意圖，為了方便描述，電機定子的線圈中心抽頭接電機電源 POWER，各相的端點接功率管，位置傳感器導通時使功率管的 G極接 12V，功率管導通，對應的相線圈被通電。由于三個位置傳感器隨著轉子的轉動，會依次導通，使得對應的相線圈也依次通電，從而定子產生的磁場方向也不斷地變化，電機轉子也跟著轉動起來，這就是無刷直流電機的基本轉動原理——檢測轉子的位置，依次給各相通電，使定子產生的磁場的方向連續均勻地變化。

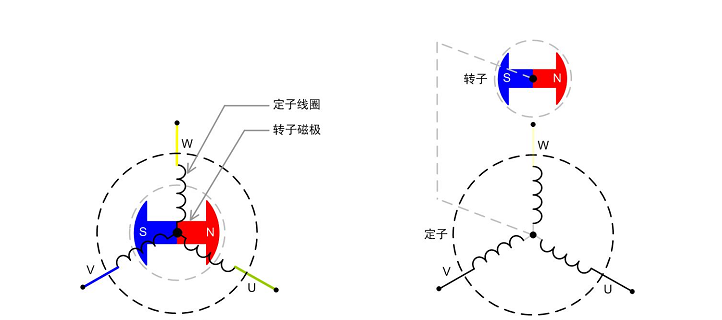

為了方便理解，本文檔以下內容統一用如圖 1.所示的這兩種符號作為模型簡介，圖 1為電機轉子和定子在同一圓心上，圖2 為不同一圓心上，是為了方便說明電機內部磁場。詳細請看下文。
無刷直流電機的驅動方法 無刷直機電機的驅動方式按不同類別可分多種驅動方式，它們各有特點。 按驅動波形： z 方波驅動，這種驅動方式實現方便，易于實現電機無位置傳感器控制; z 正弦驅動，這種驅動方式可以改善電機運行效果，使輸出力矩均勻，但實現過程相對復雜。同時，這種方法又有 SPWM 和 SVPWM(空間矢量 PWM)兩種方式，SVPWM的效果好于 SPWM。
|
