DM542驅動器供電電源選擇和電機選配

電源電壓在 DC20V-50V 之間都可以正常工作，DM542 驅動器 ****采用非穩壓型直流電源供電，也可以采用變壓器降壓＋橋式 整流＋電容濾波。建議用戶使用 24V-48V 直流供電，避免電網 波動超過驅動器電壓工作范圍。 如果使用穩壓型開關電源供電，應注意開關電源的輸出電流 范圍需設成****。請注意：接線時要注意電源正負極切勿反接；

2）****用非穩壓型電源；

3）采用非穩壓電源時，電源電流輸出能力應大于驅動器設 定電流的 60% 即可；

4）采用穩壓開關電源時，電源的輸出電流應大于或等于驅 動器的工作電流；

5）為降低成本， 兩三個驅動器可共用一個電源，但應保證 電源功率足夠大

電機選配

DM542 可以用來驅動 4、6、8 線的兩相、四相混合式步進 電機，步距角為 1.8 度和 0.9 度的均可適用。選擇電機時主要 由電機的扭矩和額定電流決定。扭矩大小主要由電機尺寸決定。 尺寸大的電機扭矩較大；而電流大小主要與電感有關，小電感電 機高速性能好，但電流較大。

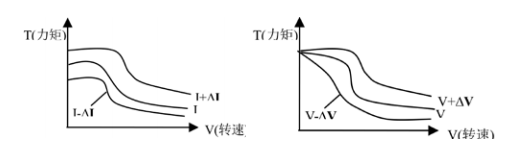

1. 電機選配 1）確定負載轉矩，傳動比工作轉速范圍 T 電機 =C（Jε+T 負載） J：負載的轉動慣量 ε：負載的****角加速度 C：安全系數， 推薦值 1.2-1.4 T 負載：****負載轉矩，包括有效負載、摩擦力、傳動效率 等阻力轉矩 2） 電機輸出轉矩由哪些因素決定 對于給定的步進電機和線圈接法，輸出扭矩有以下特點： ·電機實際電流越大，輸出轉矩越大，但電機銅損（P=I²R） 越多，電機發熱偏多； ·驅動器供電電壓越高，電機高速扭矩越大； ·由步進電機的矩頻特性圖可知，高速比中低速扭矩小。
