時代超群P100S-CAN磁編伺服CAN通信線纜布局推薦方式
CAN通信屬于易受干擾設備，如果現場布局時靠近干擾源，很容易出現問題。
推薦布線方式

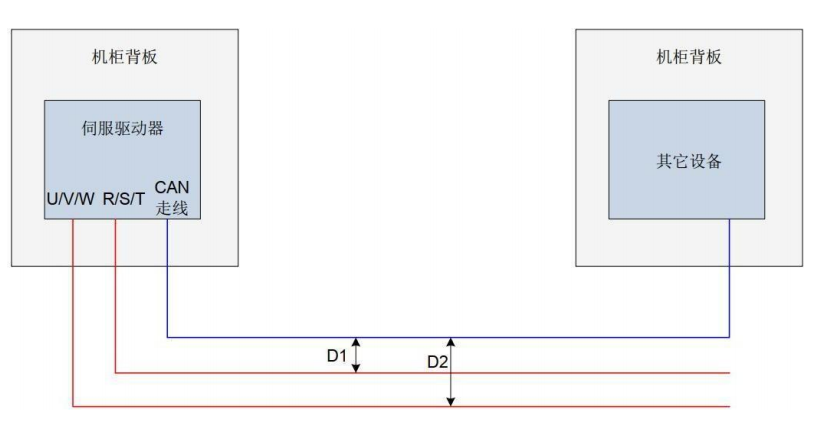

● 干擾線與CAN 線盡量垂直方向走線，平行走線時，R/S/T與CAN 信號線距離 D1>20cm，U/V/W與CAN信號線距離 D2>50cm;如果機柜背板，干擾線緊貼背板走線，CAN 通信線與機柜背板間隔大于 1cm。 ● 出機柜后，R/S/T電源線,U/V/W動力線和 CAN 通信線,分別在三個走線槽中走線,走線槽間距 L3>20cm。如果干擾線和 CAN 通信線在同一線槽中走線，走線間距遵循上述相同原則。
|
