2HA860WL驅動器特點和使用方法

ZD-2HA860 是基于 DSP 控制的兩相步進電機驅動器。 它是將先進的 DSP 控制芯片和獨特的控制電路結合在一起所構成 的新一代全數字步進電機驅動器。驅動電壓為直流 DC40-100V、 交流 AC24-80V。適配電流在 7.0A 以?xún)?nèi)、外徑為 57-110mm 的各 種型號（其中 110NM 適配 12NM 以下的）的兩相混合式步進電機。 該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機 運行平穩，幾乎沒有震動和噪音。定位精度****可達 40000 脈沖 / 轉。該產品廣泛應用于雕刻機、小型數控機床、包裝機械等分 辨率較高的中、小型數控設備上。

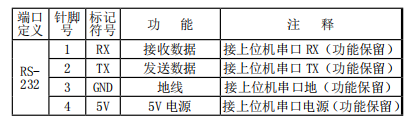

接口定義

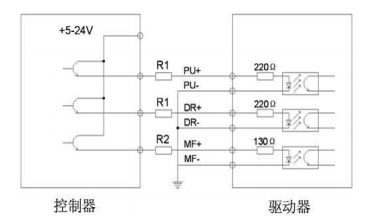

輸入信號共陽接法

輸入信號共陰接法

注意事項

1、輸入電壓不能超過直流 110V、交流 90V；

2、輸入脈沖信號下降沿有效，上升沿控制需要設置驅動器   內部參數；

3、驅動器溫度超過 75 度時驅動器停止工作，故障指示燈  ALM 亮，直到驅動器溫度降到 50 度時，驅動器需要重新  上電才能恢復工作。出現過熱保護請加裝散熱器；

4、過流（負載短路）故障指示燈 ALM 亮，請檢查電機接線  及其他短路故障，排除后需要重新上電恢復；

5、無電機故障指示燈 ALM 亮，請檢查電機接線，排除后需  要重新上電恢復。
