三相步進驅動器660M使用說明及注意事項

ZD-3HD660M 是我公司將先進的 DSP 控制芯片和獨特的控 制電路結合一起所構成的新一代全數字步進電機驅動器。驅 動電壓為 DC24-60V，適配電流在 6.0A 以下、外徑 42-86mm  的各種型號的兩相混合式步進電機。該驅動器內部采用類似 伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒 有震動和噪音。定位精度****可達 12000 脈沖 / 轉。 該產品廣泛應用于雕刻機、點膠機、螺絲機、小型數控 機床、包裝機械等分辨率較高的中、小型數控設備上。

產品特點

·高性能、低價格、高速力矩大

·****的相位記憶功能，重新上電后電機保持在定位角度

·可針對不同電機調節電感量，發揮步進電機****效能

·脈沖平滑功能，使電機低速運行更平穩，平滑等級可設定

·接口采用超高速光耦隔離

·抗高頻干擾能力強

主要功能

·設有 16 檔等角度恒力矩細分，****分辨率 12000 脈沖 / 轉，  并可定制任意細分

·****響應頻率可達 150Kpps

·無脈沖輸入時，輸出電流自動降低（默認為 50%，可任意調節）

·驅動電流：0.5—6.0A/ 相，16 檔可調

·信號電平 5 ～ 24V 兼容

·支持脫機、使能、鎖定等功能

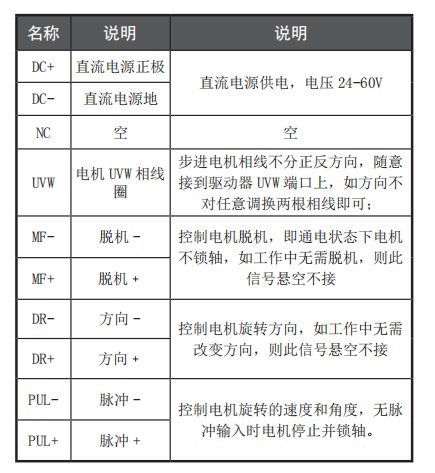

接口定義

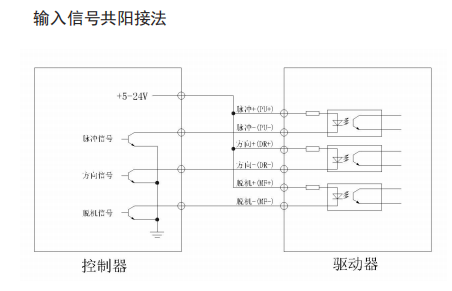

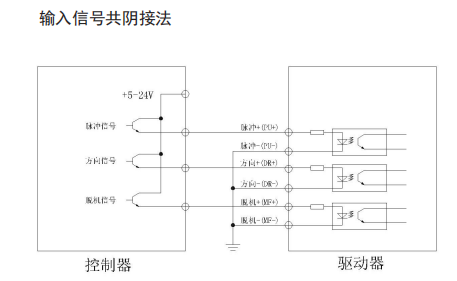

信號輸入接線方法

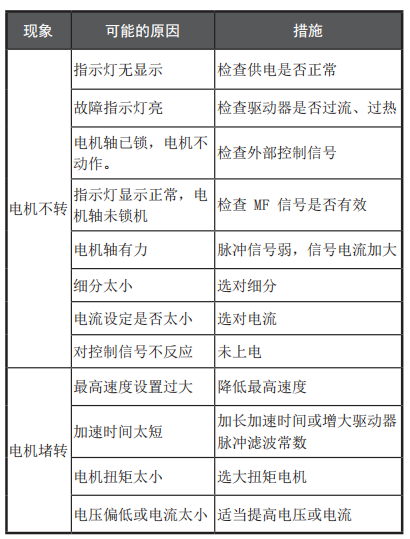

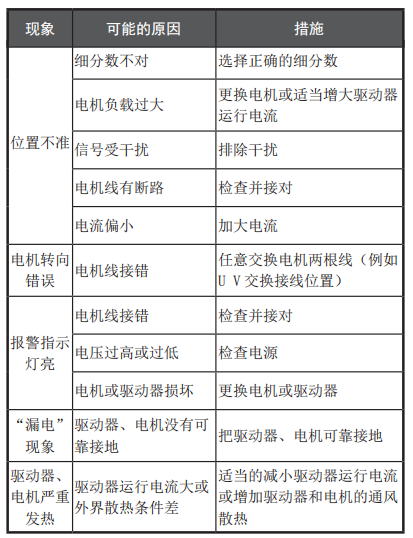

常見問題和處理辦法對照表
