HBS57AJ閉環步進驅動器端口與接線介紹

端口定義、引線顏色說明

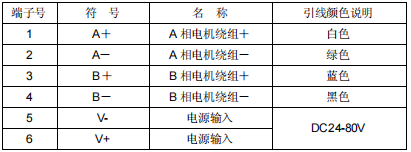

電機和電源輸入端口

注意：電機線相位間不能互換

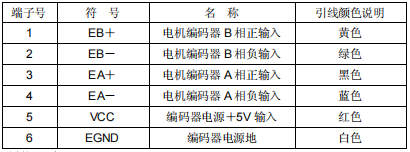

編碼器信號輸入端口

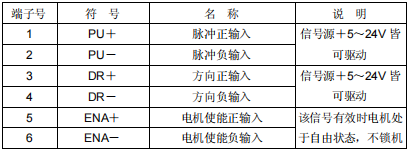

控制信號端口

狀態指示

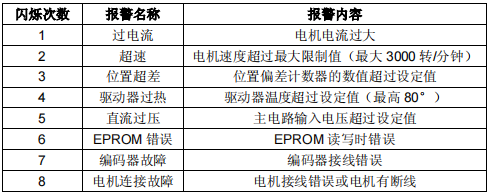

綠色 LED 為電源指示燈，當驅動器接通電源時，該 LED 常亮。紅色 LED  為故障指示燈，當出現故障時，該指示燈以周期性循環閃爍。紅色 LED 在 一 個固定間隔時間后閃爍次數代表不同的故障信息，具體關系如下表所示：

注：當出現故障時，請根據故障代碼做相應的處理， ENA 信號有效，驅動器 將清除所有故障；驅動器重新上電也能清除故障報警。
