CMP簡易觸摸屏控制器介紹

行業應用

不適應領域：車床、銑床、雕刻、激光打印、3D 設備、多關節機 器人、彈簧機、攻絲機等需要插補運算、聯動的設備。

應用領域：沖壓、焊接、切割、剪裁、鉆孔、噴涂、送料、搬運、 點膠、包裝、生產線等單線程機械設備

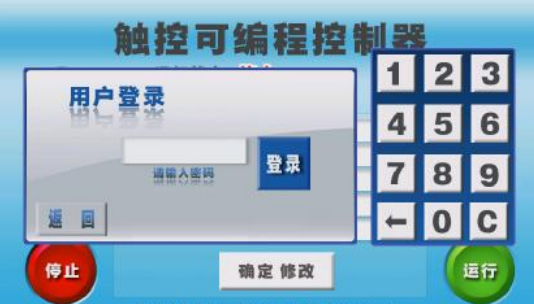

控制器登錄密碼

初始登錄密碼是：111111

指令介紹

（1）輸入輸出指令

（2）單軸增量移動指令

（3）單軸坐標移動指令

（4）同動指令

（5）跳轉指令

（6）循環指令

（7）速度指令

（8）條件判斷執行指令

（9）條件中斷執行指令

（10）調用指令

（11）暫停指令

（12）停止指令

（13）模擬量輸出指令

（14）全局中斷指令

（15）變量計算式指令

（16）變量判斷大小指令

（17）提示框指令

（18）計數指令

運行速度設置

控制器速度設定值****20000，控制器輸出****頻率接近20000Hz  速度設置值和速度指令F值可設置范圍0~20000單位是等級，非線性無計算公式,不是輸出頻率Hz,不要誤解。 可以套用如下簡單公式計算輸出頻率  =20000/[取整數(30000/設置的速度等級值)]Hz  如果很難理解可以理解為輸出頻率即可也無大礙，但是實際不是頻率。 回零速度、手動速度與上相同。

加減速設置

加減速設置范圍0~255 ，數值越大加速時間越長，減速越緩慢停止。

反向間隙補償設置

設置范圍0~255 ，數值單位為脈沖數，用于補償機械間隙誤差。

手動移動量設置

設置范圍0~65536 ，數值單位為脈沖數，手動點動一次，發出脈沖個數。
