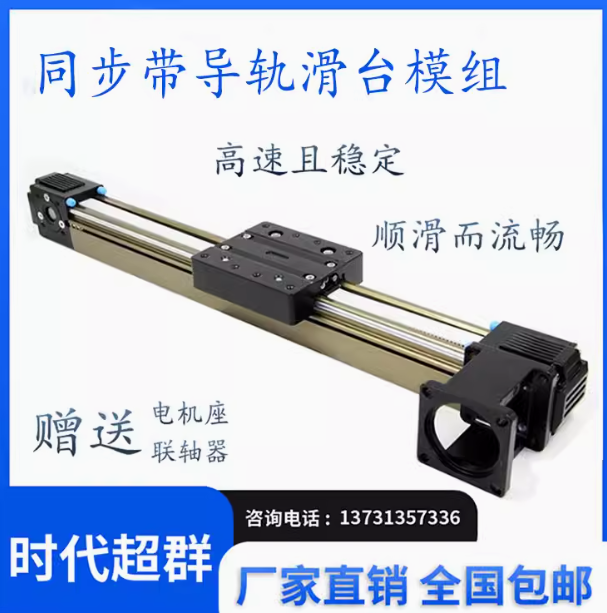

同步帶模組（也叫做同步帶傳動模組）是一種用于傳遞運動和力的設備，廣泛應用于自動化、機械工程等領域。它主要由同步帶、同步輪（齒輪）、滑塊（線性滑塊）以及導軌等組成。下面是同步帶模組的基本組裝和滑塊安裝步驟：
同步帶模組的組裝 準備工具和材料 同步帶模組 同步輪 同步帶 滑塊 導軌 緊固件（如螺釘、螺母） 工具（如扳手、螺絲刀、拉力計） 安裝同步輪 將同步輪安裝到驅動軸上。確保同步輪與驅動軸之間的連接牢固，通常使用螺釘或鍵連接。 確保同步輪的齒輪與同步帶的齒輪對接良好。 安裝同步帶 將同步帶穿過同步輪的齒輪，確保帶的齒輪與同步輪的齒輪對接。 同步帶的張力需要適當調整，以防止過松或過緊。 固定同步帶 將同步帶的兩端固定到模組的固定架或張緊裝置上。 使用張緊裝置調整同步帶的張力。適當的張力可以減少帶的打滑和磨損。 檢查對齊 確保同步輪和同步帶之間的對齊準確。對齊不良會導致同步帶的磨損或斷裂。 固定模組到支架 將同步帶模組固定到工作臺或支架上。確保模組的安裝位置穩固，避免在運行過程中出現位移。 滑塊的安裝 準備滑塊和導軌 滑塊通常會與導軌配合使用。檢查滑塊和導軌的配合情況，確保滑塊可以順利在導軌上移動。 安裝滑塊 將滑塊安裝到導軌上。滑塊的安裝可能需要將滑塊沿導軌的槽口滑入或使用緊固件固定。 確保滑塊在導軌上移動順暢，沒有卡頓現象。 調整滑塊位置 根據需要調整滑塊的位置。滑塊的位置可能會影響同步帶模組的工作效果，因此調整時需要特別小心。 檢查滑塊的緊固 確保滑塊的固定螺釘或緊固件已經完全擰緊，防止在運行過程中出現松動。 進行調試 開啟模組，檢查滑塊的運動情況。確認滑塊在導軌上移動平穩，且沒有出現異常噪音或阻力。 安全檢查 在正式運行之前，進行安全檢查。確保所有的緊固件和連接件都已經牢固，且同步帶的張力合適。 總結 同步帶模組的組裝涉及到同步輪、同步帶、張緊裝置等部分的安裝和調整。 滑塊的安裝則主要包括滑塊與導軌的配合、位置調整和緊固。 這些步驟可以幫助你正確安裝和調試同步帶模組和滑塊。如果在實際操作中遇到特殊問題，參考設備的使用手冊或者聯系廠家支持通常會有所幫助。
|
