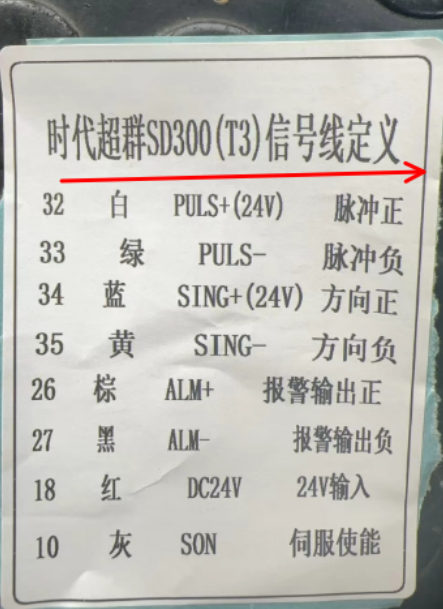

從圖我們可以看出CN1端口的 27，28腳對應的是報警信號端口，那么和PLC如何接線使用呢 我們為客戶焊接的常用的T3M信號定義如下：

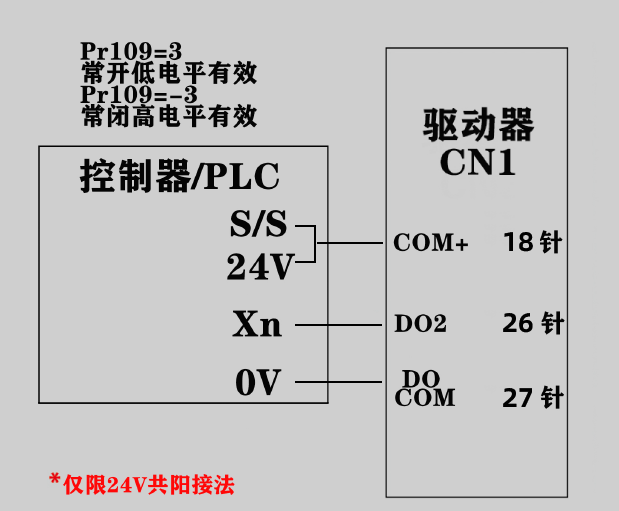

和PLC接線時候，我們接，26.27.18腳，接線圖如下：
注意如果接的是西門子的PLC，那么DO2口也就是ALM+需要串2k上拉電阻，電阻一端接24V，另一端接ALM+ D02有上拉電阻是有可能接收不到信號的，要么換到do1或者do4上面
時代超群生產的T3M系列伺服電機驅動套裝，支持速度，位置，力矩模式，伺服驅動器功能參數齊全，可替代邁信廣數系列伺服電機。 電機規格齊全、可加剎車、可加485通訊，具體選型如下：
精度高，運行平穩 高速性能好，具有及時性 抗過載強，低發熱低噪音

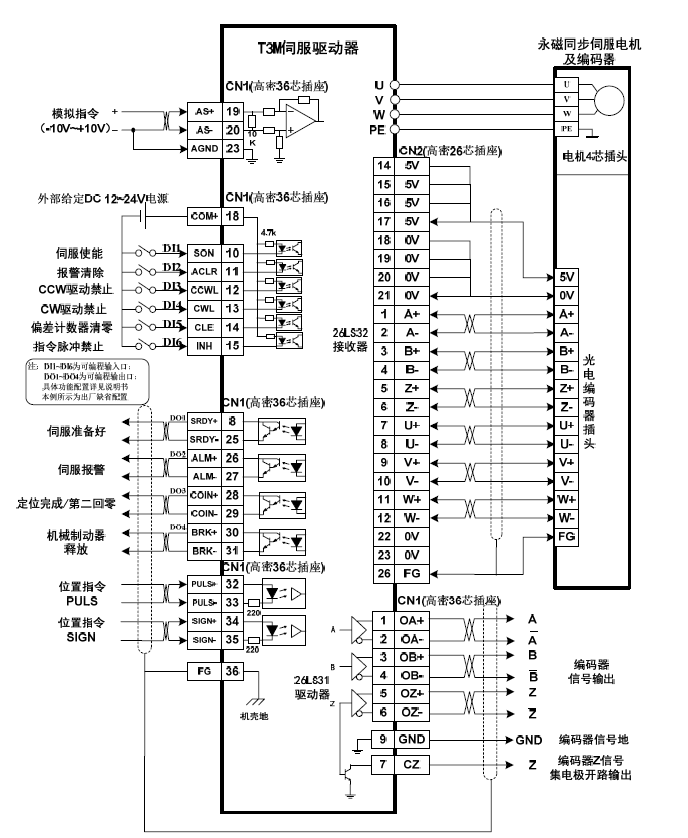

T3M系列驅動器五位數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用進口TI芯片、高品質保證。廣泛應用于機床領域。獨特的鈑金設計，應得更多使用這的歡迎。 針對這款驅動的的接線示意圖如下
驅動支持單相220V和三相220V供電。支持5V脈沖信號及24V脈沖信號控制。運行穩定，效果好。 應用范圍：適用于各種自動化設備、機械手、數控機床、焊接儀器、打標機、雕刻機、紡織機
聯系方式：QQ:467102884 電話：13811070445（劉女士）
