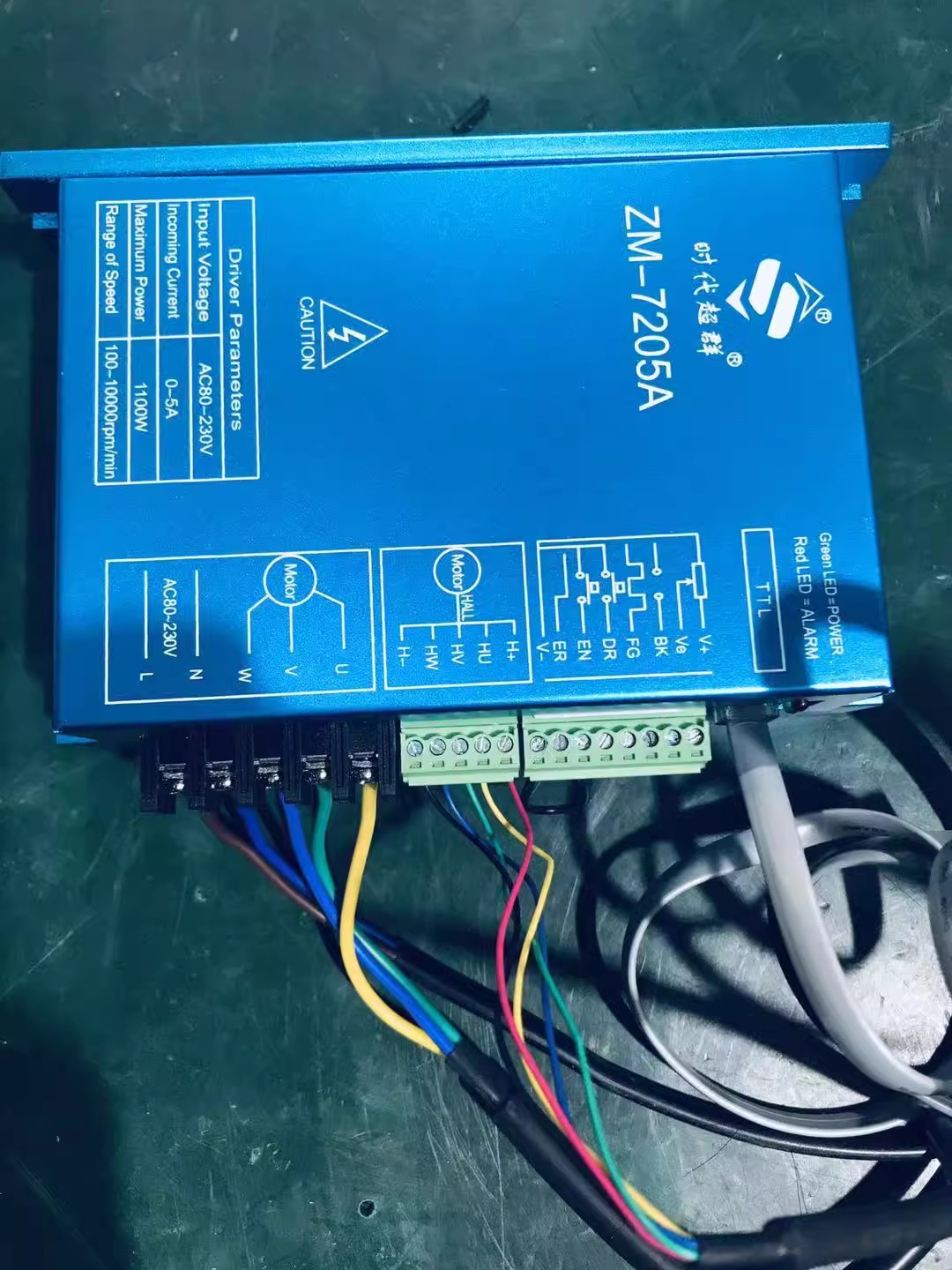

無刷驅動器7205A怎么接控制端口的線 ZM-7205配套750W一下電機使用 我們無刷電機一般是出線8跟/3跟電機線/5跟霍爾線 那顏色出線是黃綠藍對應UVW 看下我們接好的線序
這個是我們無刷驅動器的電機線和霍爾線線序，其實我們只要看到電機的出線顏色是這個同樣的，一般都是對應這么接線的 那我們看下驅動的IO口接線 首先我們要知道你要接什么線，需要實現什么功能 調速 支持電位器，模擬電壓0-5V，pw脈寬 電位器出線三根接Ｖ＋Ｖｅ Ｖ－端口，剩下的兩種接線是Ｖｅ �。郑� 方向 我們需要把ＤＲ端口和Ｖ－端口短接起來，可以實現電機的換向功能 剎車 我們注意到驅動器的兩個端口ＢＫ 這個是驅動器上電情況下的剎車端口 我們把這個ＢＫ在驅動器通電的情況下和Ｖ－短接起來可以實現電機的停止功能 時代超群 １７５５０２７５１１０
|
