時代超群DM556步進驅動器輸入電壓和輸出電流的選用 供電電壓的設定 一般來說，供電電壓越高，電機高速時力矩越大。越能避免高速時掉步。但另一方面，電壓太高會導致過壓保護，電機發熱較多，甚至可能損壞驅動器。在高電壓下工作時，電機低速運動的振動會大一些。 1） 輸出電流的設定值 對于同一電機，電流設定值越大時，電機輸出力矩越大，但電流大時電機和驅動器的發熱也比較嚴重。具體發熱量的大小不僅與電流設定值有關，也與運動類型及停留時間有關。 以下的設定方式采用步進電機額定電流值作為參考，但實際應用中的****值應在此基礎上調整。原則上如溫度很低（<40℃）則可視需要適當加大電流設定值以增加電機輸出功率（力矩和高速響應）。 ● 四線電機：輸出電流設成等于或略小于電機額定電流值； ● 六線電機高力矩模式：輸出電流設成電機單極性接法額定電流的 50%； ● 六線電機高速模式：輸出電流設成電機單極性接法額定電流的 ****； ● 八線電機串聯接法：輸出電流可設成電機單極性接法額定電流的 70%； ● 八線電機并聯接法：輸出電流可設成電機單極性接法額定電流的 140%。
△注意：電流設定后請運轉電機 15-30 分鐘，如電機溫升太高（>70℃），則應降低電流設定值。所以，一般情況是把電流設成電機長期工作時出現溫熱但不過熱時的數值。

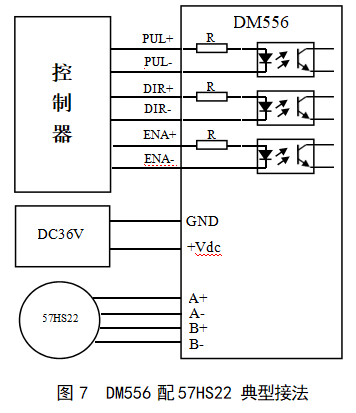

DM556 配 57HS22 串聯，并聯接法（若電機轉向與期望轉向不同時，僅交換 A+、A－ 的位置即可），DM556 驅動器能驅動四線、六線或八線的兩相/四相電機。下圖詳細列出了 4線、6 線、8 線步進電機的接法：

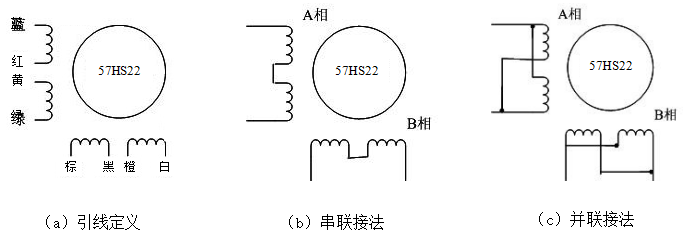

注意： 1）不同的電機對應的顏色不一樣，使用時以電機資料說明為準，如 57型與 86型電機線顏色是有差別的。 2）相是相對的，但不同相的繞組不能接在驅動器同一相的端子上（A+、A-為一相，B+、B-為另一相），57HS22 電機引線定義、串、并聯接法如下圖所示。
3）DM556驅動器只能驅動兩相混合式步進電機，不能驅動三相和五相步進電機。 4）判斷步進電機串聯或并聯接法正確與否的方法：在不接入驅動器的條件下用手直接轉動電機的軸，如果能輕松均勻地轉動則說明接線正確，如果遇到阻力較大和不均勻并伴有一 定的聲音說明接線錯誤。 說明書獲取及更多電機產品可微信聯系或者掃碼進店咨詢采購： 15611312891（時代超群機電工廠）微信同步
|
