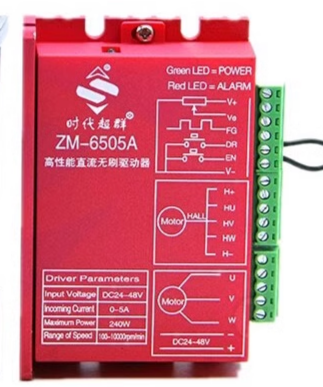

今天客戶問題： “你們這個無刷電機可以外接一個旋鈕來控制電機的啟停還有正反轉嗎”？ 可以 我們今天就用57無刷電機和ZM-6505A驅動器為例，無刷的控制方式都是同理一樣的。 一下說明 上圖：
我們可以看到驅動器的EN和Ｖ－已經短接起來了，這個需要注意哦！我們好多無刷電機驅動器需要這兩個端子短接起來，如果不接，驅動器會報警亮紅燈。 下面我們從無刷驅動器的最下邊端子說 ＋—這兩個端子我們都是到接供電電源的接口，需要我們注意的是驅動器一般都是寬電壓，那供電電源用多大的，取決于電機的參數，政府不要接反 ＵＶＷ電機相線對應電機線 黃綠藍 Ｈ＋ＵＶＷＨ－對應紅黃綠藍黑 控制端子的線注意就是上面客戶問到的電機啟停正反轉的問題： 可以外接一個電位器控制電機的速度，電位器三根，中間腳接VE 兩邊接Ｖ＿Ｖ＋ 如果有一個兩檔旋鈕控制啟停，就接驅動器的Ｖ—和ＥＮ端子 如果有一個三擋開關控制電機的正轉停止反轉，就接Ｖ－�。模液停郑。牛� 如果有一個自鎖能力的兩檔開關，控制電機的正轉和反轉，就接Ｖ－和ＤＲ端子  陳工 17557261825
|
