基于扇區過渡的永磁同步電動機直接轉矩控制
林海，嚴衛生，李銘峰，吳濤
(西北工業大學，陜西西安710072)
摘要：分析了直接轉矩控制(DTC)基本原理，針對永磁同步電動機直接轉矩控制系統中定子磁鏈經過相鄰近扇區邊界時系統轉矩脈動較大的問題，提出兩種在相鄰扇區過渡時抑制轉矩脈動的方法：平衡扇區過渡法和過扇區過渡法，并對所提出的兩種方法進行了仿真研究。仿真實驗結果表明兩種方法都能有效減小系統中定子磁鏈處于扇區邊界時的轉矩脈動。
關鍵詞：永磁同步電動機；直接轉矩控制；扇區過渡；轉矩脈動
中圈分類號：TM341 文獻標識碼：A 文章編號：1004—7018(2008)05—0036—04
0引言
近年來，直接轉矩控制(以下簡稱DTC)策略由于對電機參數依賴性小、控制簡單、轉矩響應快和動態性能好等優點，日益受到國內外眾多學者和專家的關注。DTC的應用對象也由最初的異步交流電機逐漸延伸到其他電機中[1-2]。在眾多不同類型電機中，永磁同步電動機由于結構簡單、運行可靠和效率高等優勢越來越受到人們的關注，已經有學者將DTC成功應用于永磁同步電動機[3-5]，在電機控制研究領域中也成為了研究熱點之一。
雖然DTC策略有很多優點，但傳統的DTC技術應用于永磁同步電動機中，仍然有一些問題需要解決，而轉矩脈動問題是研究的一個重點。常規的DTC采用Bang-Bang離散兩值的滯環控制導致轉矩脈動劇烈，國內外很多學者都為此作出了很多工作[1-15]。文獻[12]中針對傳統的DTC控制策略中的電壓矢量選擇表提出了補充邊界上的電壓矢量選擇表方案，以期望減小磁鏈在相鄰扇區切換時引起的轉矩脈動。本文在分析傳統永磁同步電動機直接轉矩控制理論的基礎上，進一步對該方法進行了深入探討，發現該方法并不能有效減小磁鏈在相鄰扇區切換時的轉矩脈動。由此提出了兩種在相鄰扇區切換時有效抑制磁鏈轉矩脈動的方法。研究結果表明，所提出的兩種方法均能達到預期目的。
1 DTC基本原理
常規DTC中，可以推算出電磁轉矩Te：
式中：P為極對數，Ld為直軸電感，Lq為交軸電感，矩角δ為轉子磁鏈ψf，與定子磁鏈ψs夾角。對于隱極式永磁同步電動機，Ld=Lq=Ls，則：
由式(2)知道：對于永磁同步電動機，轉子磁鏈幅值一般為恒值，若定子磁鏈幅值|ψs|保持額定值，電磁轉矩Te正比于sin δ。即通過保持定子磁鏈幅值恒定，改變定子磁鏈旋轉速度和方向瞬時調整轉矩角，可實現轉矩的動態控制。
對定子磁鏈的控制，由德國學者M(jìn)．Depenbrok和日本學者I Takahashi提出的定子磁鏈模型：
式中：is為定子電流，Vs為定子電壓，Rs為定子電阻。定義電機定子初始磁鏈ψs0，當忽略定子電阻時，由式(3)，定子磁鏈ψs可表示為：
式中：i=l、2、3、4、5、6。由式(4)可以知道：定子磁鏈?zhǔn)噶喀譻的端點將沿著所施加的空間電壓矢量Vs的方向運動；ψs的幅值、運動方向和速度都可以通過選擇合適的空間電壓矢量Vs調節。
圖1為理想磁鏈圓扇區劃分及對應扇區電壓矢
量選擇圖，可以確定電壓矢量選擇表，如表l所示。
表1中，ΨH、TH分別表示磁鏈和轉矩滯環控制器的輸出。當磁鏈和轉矩的參考值ψs、Te與磁鏈和轉矩的實際值Ψs、Te的差值大于滯環寬度時誤差狀態為l，即需要增加磁鏈或轉矩；否則為O，即需要減小磁鏈或轉矩。N為磁鏈所處扇區的扇區號。
2扇區過渡
對常規永磁同步電動機直接轉矩控制系統進行建模仿真研究，結果表明：磁鏈處于扇區邊界處時，出現較大的轉矩脈動現象。為了解決這一問題，胡奇峰[12]提出在扇區邊界上僅選擇與扇區邊界垂直的電壓矢量，給出了補充了邊界上的電壓矢量選擇表，如表2所示。其中θi為扇區邊界的角度。
本文在進一步研究中發現：由于系統運行速度快，按照表l進行矢量選擇，在扇區邊界切換點處，按照表2補充了邊界上的電壓矢量選擇表，結果在扇區切邊界處，系統轉矩脈動較大，尤其是在電壓矢量扇區切換后出現小段較大的轉矩脈動現象。出現轉矩脈動的主要原因是由于系統響應較快，磁鏈經過此處時，補充的矢量作用時間很短暫，對此時的系統轉矩脈動并沒有明顯的抑制效果，對于扇區邊界轉換中出現的轉矩脈動問題沒有本質上的改善，本文擬在扇區邊界處設立專門的過渡扇區以解決這一問題。
2.1扇區過渡理論分析
對式(4)離散化后得到：
Ψs(n)=Ψs(n-1)+Vs(n-1)Ts (5)
式中：Ts為采樣周期。假定此時的定子磁鏈?zhǔn)噶喀?SUB>s處于扇區邊界附近，定義θvψ為定子磁鏈與電壓矢量的夾角。圖2為式(5)中的矢量關系圖。

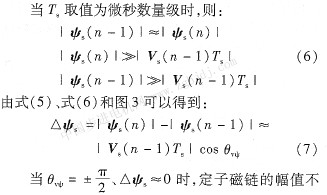

當Ts取值為微秒數量級時，則：
變；  時，定子磁鏈的幅值增加；  時，定子磁鏈的幅值減小。 由式(8)可以知道：當系統穩定運行時，轉矩角δ保持不變，而轉矩的變化與定子磁鏈幅值|Ψs|成正比。
綜上，當定子電壓矢量us與定子磁鏈Ψs垂直時，定子磁鏈的幅值不變，轉矩不變化，轉矩響應最快；如果施加的空間電壓矢量超前于定子磁鏈或滯后于定子磁鏈，定子磁鏈的幅值改變，電機轉矩將會變化。
當磁鏈位于扇區邊界時，邊界處的磁鏈將會按照表1矢量分配原則強制分配在鄰近的扇區內，隨機選擇的電壓矢量導致了轉矩和磁鏈的脈動。因此，當磁鏈位于扇區邊界時，邊界處的磁鏈分配到專門的扇區內，可以消除了將磁鏈強制分配在臨近的扇區而造成的轉矩脈動較大的問題。
2．2提出的方法
本文針對這一問題，在扇區邊界處設立專門的過渡扇區以實現磁鏈在扇區邊界平滑過渡，提出了在磁鏈逆時針轉動的情況下的兩種扇區邊界扇區過渡方法。
2．2 1平衡扇區切換過渡法
在選取扇區過渡時，不選擇單個切換點，而是選擇單個切換扇區面。選擇標準是以扇區邊界為對稱中心的小扇區，如圖3所示。定義過渡扇區Si，即為圖中陰影區域，其中
θi為扇區邊界的角度，ε為過渡扇區角度。
按照上面過渡扇區劃分的原則，定義過渡扇區對應的電壓矢量選擇表，如表3所示。電壓矢量選擇的原則是在首先滿足控制轉矩的情況下，選擇與扇區邊界垂直的電壓向量。
2．2.2過扇區切換過渡法
與平衡扇區切換過渡法不同，在選取扇區過渡時，以扇區邊界為對稱中心將小扇區分為兩個子扇區，按逆時針方向取第二個扇區。過渡扇區定義如圖4所示，為圖中陰影區域，其中θi為扇區邊界的角度．ε為過渡扇區角度。
研究中發現，定子磁鏈經過扇區邊界后的系統轉矩脈動較大，故采取過扇區定義方法以有效抑制轉矩脈動。扇區矢量選擇表與表3相同。
3仿真結果

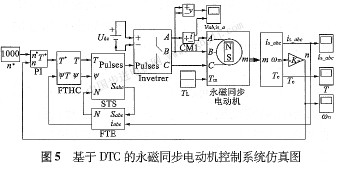

為了驗證所設計兩種方法抑制轉矩脈動的效果，根據本文所提出的兩種扇區過渡優化算法，在Manab 6．5／simlink中建立基于DTc策略的永磁同步電動機控制系統仿真模型，如圖5所示，并對常規DTc和本文提出的兩種方法進行仿真研究。
在仿真研究中，設定永磁同步電動機電機參數：直流電壓Vdc=220 V，定子繞組電阻R=2．875 Ω，定子d相繞組電感k=8．5 mH，q相繞組電感Lq=8．5 H，轉子磁場磁通λ=O.175 wb，粘滯摩擦系數B=O，轉動慣量J=0．008 5 kg·m2，極對數p=4。

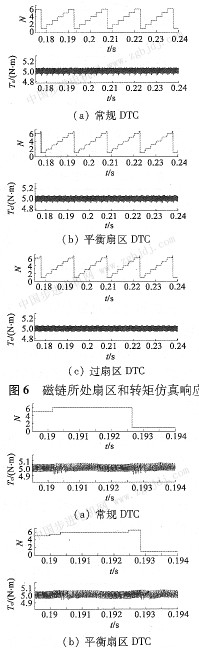

設定過渡扇區角度大小ε=4．2。，系統帶負載轉矩TL=5 N·m起動，仿真時間為t=0.3 s。仿真結果如圖6所示，圖7為對應控制方式下的轉矩響應放大圖。
4結語
比較以上仿真波形，可以得出如下結論：
平衡切換扇區過渡法和過切換扇區過渡法都能較好的抑制系統轉矩脈動。在選擇相同角度大小的過渡扇區的情況下，過切換扇區過渡較平衡切換扇區過渡法抑制效果較好。過扇區切換過渡法能較好地抑制扇區系統中出現的部分轉矩脈動，尤其是對扇區換向后的轉矩脈動尖刺抑制效果較好，基本上消除了扇區邊界切換后的尖刺，實現了本文提出的兩種優化方法的目的。
值得注意的是：過渡扇區角度不能選擇過大，否則會產生較大轉矩脈動，并使磁鏈圓發生畸變。
|
