有限轉角電動機介紹及主要公式推導
曹春，楊素香，黃宇峰，程遠
(中國電子科技集團公司第二十一研究所，上海200233)
摘要：簡單介紹有限轉角電動機種類，著重介紹帶有槽鐵心嵌線式擺動磁場型有限轉角電動機的結構、工作原理及主要技術指標、主要計算公式和主要技術參數。
關鍵詞：有限轉角電動機；反電勢；堵轉轉矩
中圖分類號：TM33 文獻標識碼：A 文章編號：1004—7018(2008)05—0016—02
0概述
在有限轉角機構中，驅動負載只能在有限轉角范圍內擺動，而驅動電機可以360。正反旋轉，然后通過限位換向開關，或通過齒輪和限位換向開關，將驅動負載限制在有限轉角范圍內擺動。這種驅動電機也可以采用有限轉角電動機。有限轉角電動機只能在有限角度范圍內擺動。
有限轉角電動機分擺動磁場型和擺動電樞型兩類。因為電機轉子本身只能在有限轉角范圍內擺動，即使是擺動電樞型有限轉角電動機也不需要通過電刷滑環，將電流直接引入電樞，所以有限轉角電動機也是一種無刷直流電動機，比一般電子換向的無刷電動機簡單，而且又不會像有刷電動機受電刷困擾。
檢流計具有擺動空心線圈，它是典型的擺動電樞型有限轉角電動機。此外還有帶鐵心式的電樞型電動機。
本文主要介紹擺動磁場型有限轉角電動機。
1擺動磁場型有限轉角電動機分類
1．1環形鐵心繞線式
環形鐵心繞線式是指將線圈緊密地繞在環形導磁環上，繞制的層數可以根據結構尺寸和技術要求確定。其優點是：能充分利用軸向長度，繞組的端部尺寸等于線徑乘以繞制層數，在軸向長度很有限的情況下，能****可能地利用軸向尺寸輸出力矩；定轉子之間磁場氣隙很大，可以改善電機的靜摩擦力矩，理論上這種形式是無力矩脈動的；電機繞組的電感比較小，對控制線路的要求比較低。其缺點是：電機的磁場氣隙很大，它的氣隙磁密不高，這樣直接導致了電機的堵轉力矩不高；由于環形繞線的線圈只有通過氣隙的一段導線產生力矩，所以導線的利用率不高；環形鐵心的繞線要用專用設備，并且對設備的要求很高，繞線必須繞得均勻、緊密，而且每一層都要達到要求，否則它會影響氣隙的大小，影響力矩波動，電機的反電勢波形也不好等。
1.2有槽鐵心嵌線式
有槽鐵心嵌線式是由有槽沖片疊裝而成的鐵心嵌線式(或?qū)⒕�圈粘在無槽鐵心內表面上)，這種形式是指將繞組線圈有序地嵌在有槽定子鐵心的槽里。其優點是：電機的氣隙可以設計得很小，這樣可以大大提高電機的氣隙磁密，從而提高電機的輸出力矩；定子繞組的利用率高，線圈的兩條邊都產生了力矩；定子齒槽分布較均勻，相應的定子嵌線也較均勻，這樣電機的反電勢藍線(梯形波)較好，不同的電機曲線一致性很好；電機可以像直流電機一樣嵌線，不要專用設備，工藝比較方便。其缺點是：定子的繞組形式是集中式繞組，在繞組集中的地方端部尺寸比較高，減少了鐵心長度，在軸向長度緊張的情況下，不利于電機輸出力矩；電機繞組的電感比較大，對控制線路的要求比較高；由于電機定子有齒、槽，就存在定、轉子之間的齒槽效應，由此造成了電機的靜摩擦力矩的增大和力矩波動增加。
總之，這兩種定子繞組的形式各有優、缺點，在各種不同的項目中，可以選擇更合理的定子繞組形式來設計電機，滿足各種工程的需要。
2結構和工作原理
有槽鐵心嵌線式擺動磁場型有限轉角電動機極
有限轉角電動機工作原理與其它電機一樣，電樞電流基于法拉第電磁感應定律。根據電動機左手定則，圖3a為電樞電流正向通電情況下，電機應逆時針方向旋轉；而圖3b因電流反向，轉子順時針旋轉。磁極擺動超出圖示點劃線范圍，進入力矩、反電勢系數下降區域，而呈現有限轉角特性。顯然，磁極寬度6。取得窄些，有限轉角范圍就大些；6。太小，電機力能指標下降。所以，這里應當有一個權衡兼顧兩者要求的數據。如果6。對應圓周角“。，對于二對極電機，其****的轉角范圍大約為  這種電機有一條“零線”，****左右偏角以“零線”為對稱。 3公式推導
這里主要推導擺動磁場型有限轉角電動機反電勢公式和堵轉轉矩公式。對數p=2,齒數Z=152,結構與繞組接線圖如圖1所示.圖形控制是定子沖片和轉子磁場剖面圖。圖3是有限轉角電動機的工作原理，將定子簡化成具有光滑的內圓表面，槽中線圈均勻分布在這個內圓表面。
令氣隙磁密Bδ、磁極轉速n、電樞鐵心軸向長度la、電樞內徑Da，導體相對磁極的線速度：
根據法拉第電磁感應定律，磁極被拖動旋轉時，電樞每根導體切割Bδ磁場產生的反電勢：

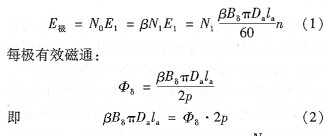

電機極弧系數  t為極距。如果定子每極串聯導體數為N1，則每極所切割的導體數為N0=BN1。每極線圈切割產生的電勢： 電機總的串聯導體數N=2pN1，則N1=N/2P，將式（2）和N1代入式(1)，則每極切割電勢：
電機總的并聯支路對數為a(當然無并聯支路，a=1/2)，電機輸出反電勢：
圖3中，當電機堵轉時，每要導體流過電流I導，導體上產生的力矩：
|
