發電機轉子繞組匝間短路故障的在線檢測
陳權濤，楊向宇
(華南理工大學，廣東廣州510640)
摘要：深入分析了小波分析法用于發電機轉子繞組匝間短路故障的檢測原理，并在探測線圈法的基礎上，將小渡變換應用于突變信號的檢測，對非平穩故障信號的故障特征進行提取，以實現對轉子繞組匝間短路故障的檢測及故障點的定位。仿真結果表明，小波分析方法適用于轉子繞組匝間短路故障的在線檢測。
關鍵詞：汽輪發電機；小波變換；匝間短路；故障診斷
中圖分類號：TM311；TM306 文獻標識碼：A 文章編號：1004-7018(2008)04—0025—03
 0引 言 轉子繞組匝間短路是汽輪發電機較常見的故障，也是影響安全運行的主要原因之一。資料統計表明，輕微的匝間短路并不會影響機組的正常運行，所以經常被忽略。但如果故障繼續發展，將會使轉子電流顯著增加，繞組溫度升高，無功功率下降，軸承振動增加，甚至導致接地故障發生，使轉子磁化，重者還將燒傷軸頸和軸瓦，對機組本身的安全穩定運行構成威脅，因此，對發電機轉子繞組匝間短路故障進行在線檢測具有重要意義。
目前，國內外專家學者已對這一課題進行了大量研究[1-4]。20世紀70年代英國學者Albdght首先提出了探測線圈法；英國學者J．w．Wood提出了回復波檢測法；俄羅斯的B．R．Kaumah提出利用轉子繞組匝問短路時在定子并聯支路中存在環流的現象來檢測匝間短路故障。國內對轉子繞組匝間短路故障的診斷方法主要有開口變壓器法、交流阻抗和功率損耗法、直流電阻法等。這些檢測方法都已應用了多年，并且積累了很多經驗。但是大部分都無法實現在線檢測或者易受到其他因素的干擾，或者不能對故障點進行定位，實際運行結果不理想。到目前為止，國內外在發電機轉子繞組匝間短路在線檢測方面，無論在理論上還是實踐，都沒有實質性的突破，也沒有完全有效的檢測方法和手段。
本文在探測線圈法的基礎上，將小波變換的分析方法用于故障信號的處理。根據故障信號的特點，通過小波變換，提取其模量極大值特征，實現對故障的診斷和故障點的定位，從而實現對發電機轉子繞組匝間短路故障的在線檢測。
1微分探測線圈法
微分探測線圈法[4]的基本原理是將運行中的同步發電機氣隙中的旋轉磁場進行微分，根據微分后的波形分析、診斷轉子繞組是否存在匝間短路故障，并準確顯示故障槽的位置，這種方法在發電機空載和短路狀態下效果較好。
其方法是在定轉子氣隙某處固定一只“微型微分線圈”，微分線圈對氣隙的旋轉磁場采樣并進行微分，再將此微分信號引入示波器，對微分波形進行分析即可判斷有無匝間短路故障及其所在槽的位置。
汽輪發電機氣隙中的旋轉磁場B(t)由空載磁場分量B 0(t)和定子電樞反應磁場分量B a(t)合成，即：  發電機運行時探測線圈上的感應電勢：  氣隙旋轉磁場穿過探測線圈有效面積A的磁通量Φ為該處磁通密度B(t)與A的乘積，即Φ=AB(t)，所以：
h(t)是角頻率為ωn的高頻調幅余弦波，它是轉子本身槽漏磁形成的轉子齒諧波，與轉子槽內有效安匝數成正比。g(t)是包含了電樞反應影響的低頻信號，它可以使電勢波形嚴重扭曲以致難以辨認。影響探測線圈上感應電勢波形的因素很多，包括轉子齒諧波的影響、電樞反應的影響、主磁通的影響、定子漏磁通的影響以及發電機制造的偏差和探測線圈的尺寸及安裝位置的影響等等[5]。
通過分析探測線圈上感應電勢波形，再將此電勢波形信號引入示波器或計算機，通過對波形的觀察、分析，可以判斷是否存在匝間短路。這種方法在發電機空載和短路狀態下效果較好，而在發電機負載運行的情況下，由于受電樞反應等因素的影響，探測線圈上感應電勢波形不規則，形狀比較復雜，很難實現準確診斷。
2小波分析法
小波分析具有多分辨率分析的特點，在時域和頻域都有表征信號局部信息的能力，有很強的特征提取能力。時間窗和頻率窗都可以根據信號的具體形態動態調整，在一般情況下，低頻部分(信號較平穩)可以采用較低的時間分辨率，而提高頻率的分辨率，在高頻情況下(頻率變化不大)可以用較低的頻率分辨率來?yè)Q取精確的時間定位。小波分析在時域和頻域同時具有良好的局部化性質，使其可以探測正常信號中的瞬態成分，并展示其頻率成分，被稱為數學顯微鏡，特別適用于對突變信號的處理。
2．1小波變換的基本原理[6]
小波變換是將信號f(t)表示成不同位置、不同尺度的小波的疊加，而小波系數ωf(a，b)反映的是在此位置、此尺度下的小波對整體的貢獻。不同位置、不同尺度下的小波是通過對某一小波母函數的伸縮和平移構造出來的。
如果函數φ(x)滿足以下容許性條件：
若Cφ是有限值，則函數φ(x)就是一個小波函數，并定義如下積分變換：
可見，積分小波變換形Wφf(shuō)(a，b)是f(x)在函數φa,b(x)上的“投影”，它將一個一維函數f(x)變換為一個二維函數。其中，a稱為尺度因子；b稱為平移量。尺度因子a的伸縮和平移量b的移動為連續取值的小波變換就是連續小渡變換，常簡稱為CWT。
對于函數f(x)∈L2(R)的連續小波變換Wφf(shuō)(a，b)，其重構公式(逆變換)為：
式(7)給出的是連續小波變換公式。小波函數φ(x)經整數放縮和整節點平移生成的時一頻空間的函數簇構成了離散小波。
對發電機轉子繞組匝間短路故障的檢測，實際上是對定轉子間氣隙磁場在探測線圈上感應電勢畸變的檢測。小波變換的一個顯著特點就是能夠確定被分析信號的局部奇異性。其數學描述如下：
即小波變換Wsf(x)可表示成，f(x)在尺度s被θs(x)平滑后的一階導數。因此，如選擇小波為光滑函數的一階導數，則由小波變換Wsf(z)的幅值極大點可以檢測信號f(x)的突變點。
2．2信號消噪及dh小波[7,8]
在小波分析的正交小波中，正交基的選取比傳統方法更接近實際信號本身，所以通過小波變換可以更容易地分離出噪聲或其他不需要的信息，因此在這類應用中小波分析有著傳統方法無可比擬的優勢。信號消噪就是把無用的信息從原始信號中盡量剔除，實質上是抑制信號中的無用部分，增強信號中的有用部分的過程。
信號消噪有兩大準則：一是光滑性，在大部分情況下，消噪后的信號應該至少和原信號具有同等的光滑性；二是相似性，消噪后的信號和原信號的方差估計應該是最壞情況下的方差最小。
Daubechies小波是由****小波學者Ingrid Dau—bechies所創造的，Daubechies系列的小波簡寫為dbN，其中N表示階數，db是小波名字的前綴，除dbl(等同于Haar小波)外，其余的db系列小波函數都沒有解析的表達式。
dh小波雖然沒有解析形式的表達式，但是其雙尺度差分方程的系數hn可以用簡單的解析形式表達。設：
3 實驗研究
基于微分探測線圈法的發電機轉子繞組匝間短路故障的檢測,實際上就是對發電機轉子各槽之間交鏈的槽漏磁通在感應線圈中感應電動勢的研究.以轉子有兩極、32個槽，每極16個槽的汔輪發電機為例，理想狀態下認為各槽漏磁通在感應線圈中感應電動勢相等，不考慮噪聲的情況下，正常運行時基模擬信號可表示為：
式中：Asin(2πt)為主磁通在感應線圈中感應電動勢；Bsin(32×2πt)為槽漏磁通在感應線圈中感應電勢。為方便計算，在本文中假設A=B=l。
由于轉子有32個槽，齒諧波的周期應為32倍的主磁通所感應的電動勢的周期，理想狀態認為各幅值相等。當發生匝間短路時，對應槽的安匝數減小，使得磁通量減小，所以圖  也相應減小，假設某槽發生匝間短路，其對應的齒諧波幅值也要相應減小，用下面的表達式模擬某槽發生匝間短路時的故障信號： s(t)=Asina(2πt)+g(t) (16)

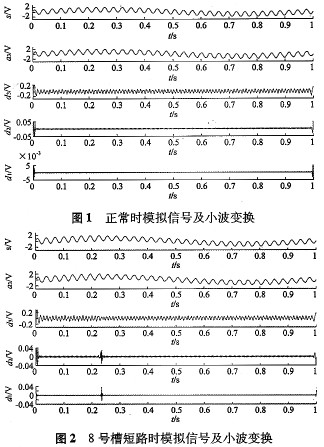

離散后故障槽所對應的齒諧波的幅值減小到原的(1-α)倍。根據故障信號的特點，選擇db5小波對信號進行三層小波分解。圖1、圖2分別是發電機在正常運行時、8號槽短路時的模擬信號及其小波變換。本文以命令行方式對信號進行處理分析。
對比圖1、圖2中的原始信號波形，并不能看出任何故障信息。但是從小波變換后的細節信號d1中可以看出，信號的突變點顯示明顯，可清晰看出突變點處對應感應電動勢波形的具體位置，即可判斷圖2中的故障點分別為8號槽。

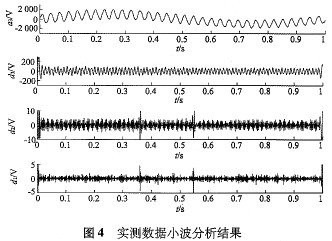

某電廠100WM的發電機轉子匝間短路時所測得的現場數據，如圖3所示。下面用小波分析法來對其進行分析，實測數據如圖4所示。
從分析結果中可以明顯看出，此次故障的短路點大約對應于第13號、22號槽位置。在最終的機組檢修中，發現確實是該位置發生了短路故障。由此可以證明，小波分析的方法可以有效檢測發電機轉子繞組匝間短路故障的故障點。
4結語
本文論述了探測線圈法和小波分析法的基本原理，并用小波變換方法研究了發電機轉子繞組匝間路故障的在線檢測問題。實驗證明：該方法不僅可以判斷故障的存在，而且可以準確地檢測出故障的具體槽位。但是由于發電機轉子繞組匝間短路的在線檢測是個復雜的課題，檢測的靈敏度受很多因素的影響，所以為了實現各種工況下對該故障的在線檢測，還要對發電機轉子繞組匝間短路在線檢測課題進行更加深入的研究。
|
