提高開關磁阻發電機輸出功率的措施
鄧秋玲1，黃守道2，肖鋒1
(1湖南工程學院，湖南湘潭41110I；2.湖南大學，湖南長沙410082)
摘要：根據開關磁阻發電機(SRG)的發電原理，介紹了提高SRG輸出功率的兩種方法，重點介紹了一種新的開關策略，并對SRG在各種可能的開關角下進行了仿真。仿真結果表明：采用新的開關策略，適當選擇開關角可以提高SRG的輸出功率。
關鍵詞：開關磁阻發電機；開關策略；輸出功率
中圖分類號：TM352 文獻標識碼：A 文章編號：1004-7018(2008)04-0009-03
O引 言
根據陸地、海洋以及航空中對用電需要的日益增加，研制高效、故障容錯和高密度發電機組已成為主要的目標。由于開關磁阻發電機(以下簡稱SRG)采用了新穎的發電原理和靈活的控制方式，具有常規發電機所不具有的獨特優勢，如發電品質好、系統堅固、功率密度高、制造成本低等優點。同時，由于它不采用永磁材料，在結構上沒有易產生故障的轉子繞組，其熱損耗大部分集中在定子上，易于冷卻，適合在惡劣的環境下工作。因此，無論在民用還是航空領域，開關磁阻發電機都具有較高的實用價值和廣闊的應用前景。
研究發電機控制策略的主要目標之一是提高發電機組的功率密度，增加發出的電功率與勵磁功率的比值，是增大SRG產率的一個措施，除了能降低直流側電容器的體積外，重要的是它能緩和直流側的電流脈動。
1開關磁阻發電機的工作原理
SRG驅動變換器應能在一個周期內完成為相繞組勵磁，回饋電功率，使繞組退磁。為實現這個目的，傳統的變換器電路結構為半橋逆變器，一相電路圖如圖l所示。
SRG一相電壓方程為：
式中：Uj、ij，分別為j相電壓和，相電流，Rj，為j相繞組電阻，Ψj表示由電流ij產生的j相磁鏈，t是時間。由于結構的雙凸極性和鐵心的磁飽和，相電感Lj是電流和位置的函數。假定相間無磁的耦合，根據磁鏈的定義可得到：
1．1 SRG能量轉換過程
典型的發電運行控制及相電流波形如圖2所示。定子齒極軸線與轉子槽軸線重合時θ=0，此時相電感最小；定子齒極軸線與轉子齒極軸線重合時θ=θm，此時相電感****。主開關的開通角和關斷角分別為θon和θoff。
從圖2可以看出，相電流可分為兩個階段：θon～θoff為第一階段，電源經過主開關對繞組供電，電機吸收電能，稱為“勵磁階段”。根據圖l，可以導出這一階段的電流狀態方程：
勵磁階段電流從零開始增加，在θoff處相電流為ic。θoff～θc為第二階段，主開關s1、s2都關斷。此為續流發電階段，電流循續流二極管向電源回饋，此階段的電流狀態方程為：
1．2開關磁阻發電機的發電條件
根據式(5)可知：若運動電勢  那么相電流在i c的基礎上將繼續增大，而在一 之后開始下降。很顯然，SRG一相的輸出功率近似為發電功率和勵磁功率之差，當ic較小時，磁場較弱，發電機輸出的電能比較小，甚至小于勵磁階段吸收的電能，系統無法發電。因此，充分加強勵磁，才是SRG有較大功率輸出的關鍵。為了進行更好的發電運行，****在發電區的開始θoff滿足以下條件：
勵磁電流ic越大，轉速越高，SRG的出力越大，發電運行的效率也越高。
2提高開關磁阻發電機輸出功率的措施
從以上分析可見，提高SRG發電輸出功率的關鍵是提高ic，增加運動電勢。提高ic的方法有：(1)增大導通時間，如在一定范圍內減小θon或加大θoff。(2)提高勵磁電壓。分析表明：增大勵磁電壓對ic的提高有單調控制的作用。但是對于傳統的SRG拓撲結構，續流電壓與勵磁電壓均由電壓源提供，給勵磁電壓的提高帶來一定困難，可以通過分離勵磁源與發電源的方法來實現對勵磁電壓的提高，但這樣做增加了主電路和控制的復雜性。下面提出一種新型的拓撲結構，如圖3所示，使得SRG在同一個電源的系統中仍能實現強化勵磁的作用。
2．1新型主電路拓撲結構
新型單相主電路拓撲結構由主開關S1，s2和5個二極管D1～D5等元器件組成。從圖3中可以看出，在勵磁階段，開關管s1、s2導通，二極管D3、D5自然導通，D1、D2、D4阻斷，定子相對齒極上相繞組的線圈是并聯關系，每個齒極線圈上電流狀態方程由式(5)可得：
在發電(續流)階段，主開關s1、s2關斷，D3、D5阻斷，D1、D2、D4導通，定子徑向相對齒極上的線圈成為串聯關系，這個階段的電流狀態方程仍為式(4)，這樣勵磁階段的電壓是續流階段電壓的兩倍。
從式(7)可以看出，在薪型拓撲結構下勵磁電流的增長率大于傳統拓撲結構勵磁電流的增長率，提高了ic值，加大了磁場儲能。
2．2開關策略
2．2．1新的開關策略
為了提高SRG的輸出功率，提出了一種新的開關策略。主電路圖如圖l所示。一旦進入電感下降部分，給定子相勵磁，通過接通兩個開關建立勵磁電流，開通瞬間選擇在對齊位置的附近。在這個區域，直流側電壓和運動反電動勢一起建立電流。需注意的是在高速運行時，為了有足夠的時間來建立勵磁電流，正如電動運行時要滿足高速運行也采用相繞組提前開通一樣，通常使相繞組的開通瞬間提前。
一旦勵磁電流達到其預期值，例如θoff1，一個開關將打開(圖1中的上管打開)，在由二極管和下面開關組成的短路回路里產生相電流。在這個區域，運動反電動勢將使電流進一步增加，既沒有從直流側汲取電流也沒有電流注入到直流側，部分轉換的機械能量將以硅損耗和銅損耗的形式消耗掉。直流側電壓沒有阻止電流的增加，因此，電流仍在增加。
一旦達到電流的第二個目標值，例如θoff2，第二個晶體管打開，負的直流側電壓加在定子相上，這時，由轉子機械能轉換而來的電能回饋到直流側。由于相當大反電動勢，電流繼續增加，因此進一步提高了運動反電動勢。這種趨勢一直持續到電感的坡度發生劇烈的變化，導致運動電動勢顯著減小。這時，負的直流側電壓將使相電流開始進入下降段。這個過程將很快清除各相繞組的剩余電流。必須注意的是：應阻止相電流進入到電動運行區域，以避免SRG驅動系統的無效運行。通過對三個換向瞬間進行****選擇，能提高SRG的總輸出。
2．2．2新的控制方法與傳統控制方法下的輸出功率與勵磁功率之比
電感分布采用如圖4所示的理想線性模型。
(1)傳統控制法
忽略定子電阻的壓降，根據圖5可得到sRG關
斷時的磁鏈和勵磁電流：
一旦主開關斷開，發電過程開始，這個過程持續到相電流為零及相繞組中的剩余磁通全部清除。電流脈沖的持續時間可按下式計算：
K表示電感圖形的斜率，Lave(t1，t2)表示兩個連續時間內電感的平均值。在分析SRG的性能時采用比值來衡量產率：
(2)新的控制策略
在上面的開關斷開期間n，相電流繼續增加，而電機中的磁鏈保持為常數，即：
下面將兩種方法得到的****電流值進行比較。值得注意的是：當?shù)竭_電感最小區域時，電流急速線性下降，圖中θc是計算****電流的關鍵。
兩種開關策略下的****電流表達式：
Lu表示最小電感，在同樣的勵磁電流下，采用新的控制策略時****電流大于傳統控制方法中的****電流。
(3)仿真及仿真結果
為了證明新方案的可行性，在simulink環境下對SRG進行仿真。開關函數定義如下：

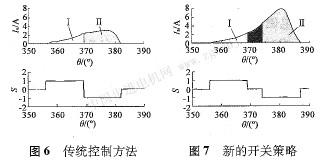

首先對傳統的開關策略進行仿真。為了滿足高速運行時勵磁的需要，在給相繞組勵磁時，時間稍微提前，讓θon=-3。，一旦勵磁電流達到期望值，如在θoff=10。時，斷開兩個開關管，電流則通過二極管流向直流側。在這個過程中產生的靜電功率可近似地用圖6中區域Ⅱ和區域I的面積之差表示。
然后，再對新的控制策略進行仿真。開通角和勵磁電流值與傳統的控制策略保持相同，即在θoff1=10。，斷開上面的開關，電流將在由二極管和下面開關組成的短路回路里流動。這個過程既沒有從電源吸取能量，也沒有能量回饋。如圖7中區域Ⅱ所示。在θoff2=15。，斷開下面的開關，這時，由轉子機械能轉換來的電能回饋到直流側。因此這個過程中產生的靜電功率可近似地用圖7中區域Ⅲ和區域I的面積之差表示。兩種情況下區域I的面積是相同的，可以看出：使用新的控制策略后，電流曲線下的區域Ⅲ的面積比區域Ⅱ的面積要大。使用慣性開關技術還有一個好處是電流脈動減小了。
為了使輸出電功率****，要正確選擇開關角θon、θoff1、θoff2。為此，對所有可能的θon、θoff1、θoff2進行仿真，在每種情況下計算出平均輸出功率，根據****輸出功率來決定****開關角。
3結語
提高SRG發電輸出功率的關鍵是提高ic，本文介紹的開關策略目的在于增大開關關斷時的相電流ic,提高發出的電功率與勵磁電功率的比值，從而降低直流側電流的脈動幅度。這也可以提高發電機組中SRG驅動的功率密度和效率。研究表明：適當選擇開關角，采用新的開關策略可使輸出功率大大提高。
|
