用電子秤測電機的靜摩擦力矩
張文海
(成都精密電機廠，四川成都610500)
中圖分類號:TM33 文獻標識碼:E
文章編號：1004—7018(2008)0l-0061-0l
為了保證控制的靈敏度，一些信號電機、伺服電機對靜摩擦力矩有較高的要求：出廠檢驗中，有的甚至要求每臺電機都必須測靜摩擦力矩。如果僅作合格與不合格判斷，靜摩擦力矩測試也非常簡單。 是力矩盤一砝碼法，根據標準要求值和力矩盤半徑，先計算出應掛的砝碼大小，然后將力矩盤套在電機軸上，砝碼通過懸線纏繞力矩盤一周吊在力矩盤半徑上，緩慢下放砝碼使力矩盤旋轉一周，若旋轉不忙住，說明電機合格；若卡住，說明靜摩擦力矩超差，不合格：二是杠桿法，先根據標準要求值設計一專用微型杠桿，杠桿的重量乘以重心半徑應等于電機靜摩擦力矩的要求值。然后將杠桿套在電機軸上，緩慢轉動電機機殼一周，若電機靜摩擦力矩小于規定值，杠桿始終不會處于平衡位置；若電機靜摩擦力矩超差，桿則在某些點處于平衡位置不下落，因此時杠桿的重量乘以重心半徑大于標準要求值，所以可據此判斷電機靜摩擦力矩不合格。這兩種方法測靜摩擦力矩雖然簡單、方便，但在試驗時，常常要求測出靜摩擦力矩的具體值：本文介紹的這種方法，則可克服上述兩種方法測靜摩擦力矩的缺點，簡單方便，準確度較高：具體方法介紹如下：
1測試原理
示意圖如圖1所示：圖中：電機機殼放在V型塊上，然后將V型塊在電子秤I：，電機軸上套力矩盤，拉線在力矩盤纏繞一周,用手拉住。測試時，電子秤先先皮為零。然后用手緩慢上拉拉線使力矩盤旋轉一，電子秤上顯示的****負讀數乘力矩盤半徑，則為電機的靜摩擦力矩具體值。方法既簡單，又準確可靠。  2問題說明
2.1拉動拉線為什么能測出電機的靜摩擦力矩?
摩擦力的方向始終同運動方向相反的。拉線往上拉時，拉力在沒有克服摩擦力之前，會使電機的重量變輕，電子秤便以負重的形式顯示出來。拉線繼續往上升，電機繼續變輕，當拉力克服電機****靜摩擦力瞬間，電子秤讀數馬上減小。由于這種方法在電子秤七能方便地屁示力矩盤一周之內各點拉力克服靜摩擦力的讀數，所以能準確測出電機的靜摩擦力矩值。
2．2手拉拉線位置高低不同，會影啊****靜摩擦力讀數嗎?
不會。測靜摩擦力矩時只需讀出拉線拉力克服****靜摩擦力瞬間的凄數。不管拉線怎么拉，兇電機的****靜摩擦力是不變的，克服這一靜摩擦力矩瞬間拽力也就不會變。
2 .3將電機放在V型塊卜不固定，測試時電機不會移動嗎?
不會，一般來說，電機的靜摩擦力矩會大大小于電機的自重力矩。如果真要移動，可在機殼上壓一重物將電子秤去皮，一樣不影啊測試。而V型塊倒是重要的，電機放在上面，
這樣測試才方便：若無V型塊，只要能保證電機放平且不滾動的墊塊均可，筆者用一水膠紙崩作墊塊，就方便地完成了一些電機的靜摩擦力矩測試。
2．4選用何種電子秤為好?有何要求？
一般來說，選用量程3 kg，分辨率1 g的數顯電子秤為好。這種電子秤分辨率高，很適合一些微小型電機的靜摩擦力矩測試。對電子秤的要求是有去皮功能，去皮后能直接讀數，非常方便。
3實際測試
選擇兩種永磁直流力矩電機，一種機座號為90，編為l#電機：一種機座號為60，編為2#電機：先測l#電機，選用力矩盤半徑R=0 05 m；由于外徑較大，選用水膠紙固作墊塊，兩者放在電子秤上的總重量為2．778 kg。網量程3 kg電子秤的去皮重量必須小于1 5 kg，故該總重?zé)o法去皮一不過，測試時只要以該基數作為零相減，同樣可以測出電機以R=0 05 m力矩盤的****摩擦力和最小摩擦力，由此箅出電機的****最小摩擦力矩。具體測試時，手提拉線緩廈拉動平放在電子秤上電機的力矩盤一周，讀出電子秤上力矩盤動作的****摩擦力點為2 .715 kg，最小摩擦力點為2 .734 kg。由此可計算出該電機的****摩擦力矩Tmax=0 031N.m；最小靜摩擦力矩Tmin=0.022N．m．后用直接吊砝碼復核，兩者結果完全一樣。再測2#電機，選用力矩盤半徑R=0．025m；由于電機外徑較小，選用外徑為出Φ4O的鋁端蓋作墊塊，兩者放在電子秤上的總重量為l.l15 kg，去皮后為零。具體測試時，拉住力矩盤緩慢轉動一周，電子秤****讀數為0 .098 kg，最小讀數為O .071kg，由此計算出該電機的****靜摩擦力矩為T(mén)max=0.024N.m;靜摩擦力矩為T(mén)min=0.017 N.m。后用直接吊砝碼核校，兩者結果一樣
在靜摩擦力矩測試中，永磁電機同其它電機不一樣。因永磁電機是永磁體勵融，磁阻轉矩對靜摩擦力矩影響很大，通�？烧及俜种�70以上，故永磁直流力矩電機的靜摩擦力矩通常稱為勵磁靜摩擦力矩，它的大小對永磁直流力矩電機的轉矩波動影響很大：因此在永磁直流力矩電機設計中，通常采用斜槽或增加每極齒槽數的方法來減小磁阻轉矩也即減小勵磁靜摩擦力矩，達到減小電機的力矩波動的目的一同時，勵磁靜摩擦力矩的大小，也可反映電機的靈敏度。因此，永磁直流力矩電機的靜摩擦力矩，無論分析測試還是出廠檢驗，都常常進行，以?xún)?yōu)化電機性能。
用電子秤測電機靜摩擦力矩簡單、方便、準確，且易于實現，但只適用于組裝式電機，不適用于分裝式電機。
電器儀表板上沉頭孔的壓制工藝
沈宏謀
(浙江調遵電機廠，浙江桐鄉314500)
中圖分類號：rrM305．1 文獻標識碼：E
文章編號：1004—7018(2008)OJ一0062一01

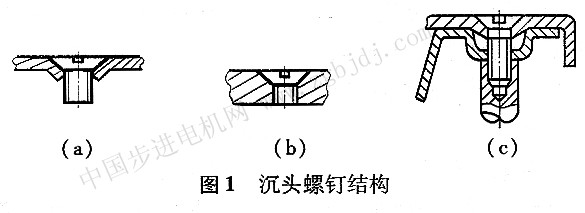

在電機配套的電器儀表設計中，當外露的六角螺釘和半圓頭釘有礙產品外觀和結構時，常采用沉頭螺釘。而壓制的螺釘沉頭孔(如圖1所示)既經濟又高效。
l沉頭孔形式
沉頭孔的結構形式可分為兩大類，即：

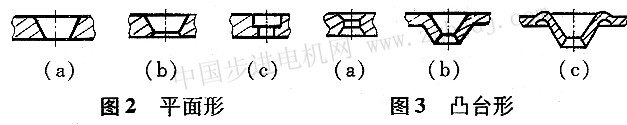

(1)平面形(如圖2所示)，包括平面和雙平面沉孔；
(2)凸臺形(如圖3所示)，包括單凸和雙凸沉孔。
2工藝計算
(1)最小鈑厚
沉頭孔可以用鉆削和沖壓加工，但鉆削鈑厚的限制，一般鈑厚s應大于沉孔深度h(即s>h)。但初步確定是鉆孔還是沖孔，可用下式估算：
式中：d為螺釘公稱直徑，s最小為鈑料最小厚度。

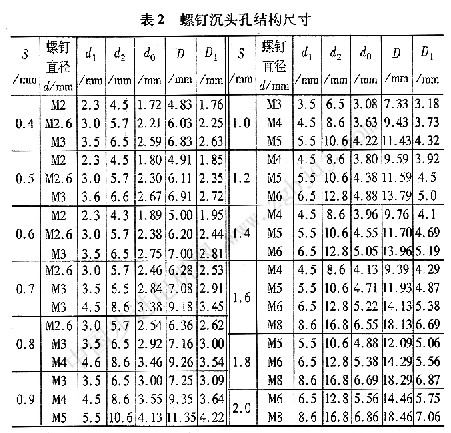

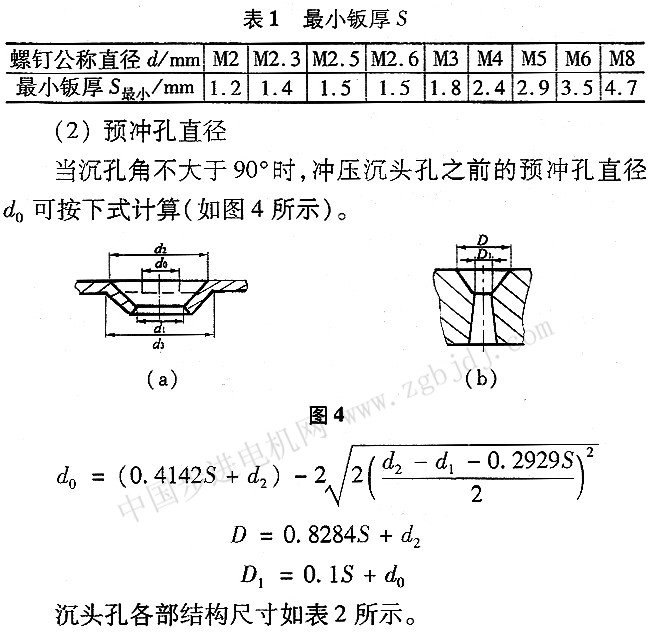

例如加工M4螺釘?shù)某量讜r(shí)，最小鈑厚s最小≈2．4 rmn。若s最小>2 .4 mm，沉頭可以采用鉆孔。若s最小<2 4 mm，沉孔頭可采用鈑料壓制。表1為最小厚度s最小的參考值。
(3)變形程度
壓制沉頭孔時,其應力和應變狀態如圖5所示。變形程度λ可由下式計算:
(4)沉孔壓力
求沉孔壓力P時，可近似地看作是沖壓材料的屈服點盯。與工件外形水平投影面積下之乘積。即：
3模具設計

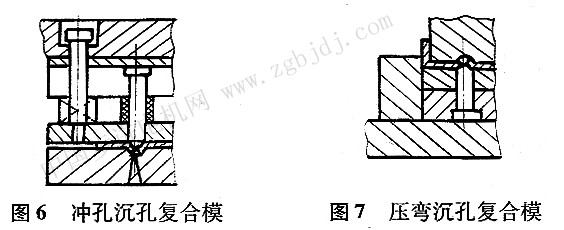

用鈑料壓制平面形和凸臺形沉孔時，均可在普通復合模、連續模和精沖模上進行。圖6和圖7是壓制沉孔模具，它們可將工序復合進行。

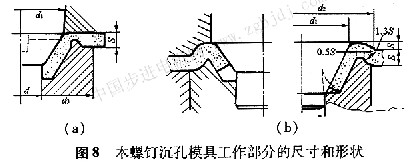

壓制木螺釘凸臺形沉孔時，模具工作部分的尺寸和形狀如圖8所示。圖8a為單凸沉L模。圖8b為雙凸沉孔模的理想形狀和修正后的形狀。
|
