永磁同步電動機弱磁擴速概況
李春艷，寇寶泉，程樹康
(哈爾濱工業大學，黑龍江哈爾濱150001)
摘要：分析了適合弱磁運行的永磁同步電動機的結構特點，從本體和控制兩個方面介紹了永磁同步電動機的弱磁方法，指出各種方法的優缺點。最后綜述了國內外弱磁擴速研究的發展現狀，重點介紹了復合轉子電機和4種通過改變磁通路徑弱磁的新型電機。
關鍵詞：永磁同步電動機；復合轉子；磁通路徑；弱磁
中圖分類號：TM341 文獻標識碼：A 文章編號：1004—7018(2008}01—0058—03
O引 言
由于稀土永磁材料和電子功率器件的發展，近年來，永磁同步電動機獲得了廣泛研究和應用。隨著變頻技術的日趨完善，永磁同步電動機和變頻控制實現機電一體化，使永磁同步電動機驅動系統的優勢已越來越明顯。特別是稀土永磁同步電動機，采用高性能稀土永磁材料為同步電機產生勵磁磁場，使電機的運行效率和功率因數大幅度提高。并且該驅動系統調速精度高，調速比大，輸出特性硬，運轉平穩。此外，系統還具有恒轉矩輸出和轉速不隨負載波動的特性。通過變頻器有效控制，可使其輸出轉速保持恒定，在某些機械傳動中去掉減速器，這無疑給整個機械制造帶來一場新的革命。
但是，由于永磁同步電動機采用永磁體勵磁，磁場恒定，永磁體勵磁強度也就不可調節，在基速以上的恒功率運行區域，隨著轉速升高，由于供電電壓的限制及電流控制器的飽和影響，破壞了永磁同步電動機的電磁轉矩性能，因而無法運行到較高的轉速，限制了其應用范圍。必須進行弱磁控制。
因此，充分發揮永磁同步電動機驅動系統高效率的特長，在現有基礎上進一步拓寬其調速范圍，提高基速以區域系統的運行效率是變頻驅動系統的一個重要研究方向。
1永磁同步電動機結構特點
根據轉子永磁體配置位置的不同，可以把永磁同步電動機分為表面磁鋼轉子結構和嵌入磁鋼轉子結構兩大類，如圖l所示。表面磁鋼轉子結構永磁同步電動機的氣隙均勻，交、直軸電感相等，不產生
磁阻轉矩，而且由于等效氣隙較大，不利于進行弱磁控制。但由于能夠把轉矩脈動控制到很低的程度，因此適合用于低速、大轉矩的直接驅動系統。而嵌入磁鋼轉子結構的永磁同步電動機由于交直軸電感不相等，會產生磁阻轉矩，使總的輸出轉矩增大，而且由于直軸等效氣隙小，便于進行弱磁控制，因此該種電機的調速范圍較寬，效率較高，適合用于高速恒功率驅動領域。
對于嵌八磁鋼轉子結構的永磁同步電動機，通過巧妙設計嵌人磁鋼的位置和形狀，可以形成多種轉子的結構形式。
2永磁同步電動機的弱磁方法
永磁同步電動機可以從本體和控制兩個角度實現弱磁。
從本體的角度，傳統結構永磁電機通過調節定子電流，即增加定子直軸去磁電流分量，以電機氣隙磁場的減弱來等價于直接減弱勵磁磁場來達到弱磁增速的目的[1-3]。這種弱磁方法能夠?qū)崿F(xiàn)弱磁，不足之處是增大了直軸電樞電流，銅耗增加，系統效率會有所下降，限制了系統調速范圍的進一步拓寬。
特種結構的永磁同步電動機主要有兩種弱磁方法：一種是通過復合轉子實現弱磁，另一種是通過設計漏磁通路實現弱磁，這兩種方法弱磁原理以及優缺點將分別在下文詳述。
從控制的角度，弱磁原理仍然以增加定子直軸去磁電流為基礎，用控制的方法去實現，比如通過控制超前角的方法實現弱磁。
3永磁同步電動機弱磁研究現狀
目前，國內外永磁同步電動機在這個研究領域上的研究現狀如下：
3．1在永磁同步電動機弱磁控制的具體實施上還存在不同觀點和分歧[4]。
日本的森本茂雄(Shigeo Mocimotor)及美國的理查德.F.謝菲爾(Riehard F．schi論r)等人從控制的角度考慮普通永磁同步電動機(Xd<Xq)的弱磁問題。當E。=xdId時，認為Xq-Xd越大越好；而當E0≠xdId時，前者認為E。小一點好，后者認為E0大一點好。其中，E。是電機在單位速度下的反電勢，Xd是直軸電抗，Id是直軸電流。
3.2傳統結構的永磁同步電動機弱磁效果較差
從結構上看，由于永磁體磁阻率接近于空氣，傳統結構的永磁同步電動機，其永磁體總是串聯在電機的直軸磁路上，等效氣隙很大，直軸電抗很小，在正常的電樞電壓下，不可能獲得很大的直軸電流，因而無法獲得滿意的弱磁效果。這就要求尋找特種結構的永磁同步電動機，以適應弱磁運行的要求。
3.3復合轉子結構的永磁同步電動機
隨著永磁同步電動機弱磁技術的研究深入，許多恒功率應用領域已經使用永磁同步電動機，其中為電動車輛驅動開發的永磁加磁阻式的復合轉子是一種被學術界接受的有效弱磁結構[5-6]，圖2為一種復合轉子的結構圖。
w Muhlegger和w Teppan首次提出在永磁同步電動機轉子上加一段特殊的不對稱的鐵心[7]，鐵心的直軸電感大于交軸電感，弱磁控制時直軸電樞反應明顯增強，速度范圍變寬。 奧地利的werner Mulegger等人提出使用一個永磁轉子和一個磁阻轉子的復合永磁轉子弱磁方案。復合永磁轉子弱磁結構的轉子由一個永磁段和一個磁阻段組成，兩者之間有一定的間隙，以防止漏磁；永磁轉子采用普通的永磁體表面安裝型結構；磁阻轉子采用同步磁阻電機的轉子結構；而定子和普通永磁同步電動機一樣，沒有任何特別之處。
在國內，也曾有人專門研究過復合永磁轉子的弱磁方案，還有的學者專門研究過永磁同步電動機永磁段長度的計算[8]。研究表明，復合轉子的PMSM弱磁運行，可以大幅度增大其調速范圍；復合永磁轉子可以增大直軸電抗，從而增大弱磁效果，但同時使永磁同步電動機的轉矩密度降低，高速時鐵磁損耗很大。
3．4改變磁通路徑的弱磁方案

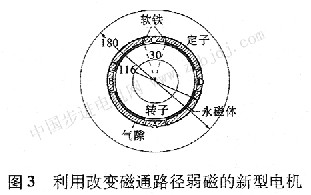

1993年美國俄亥俄州大學(the Ohiostate univ—eristv)的L．xu，L.Ye，L.zhen等人提出了利用改變磁通路徑的方法弱磁的一種新型永磁電機[9]，電機橫截面如圖3所示。
這種方法不再通過增加直軸電樞反應，利用增加直軸電流弱磁，而是在轉子中加入了4個環形軟鐵ABcD，電機在高速運行時利用直軸電流來改變磁通的路徑，從而減少了永磁體到電樞繞組的磁通，其永磁體本身的磁通并沒有發生改變。
1998年廣州華南理工大學的尹華杰等人曾提出過利用漏磁路的思想來達到弱磁的目的 [10]。圖4為其提出的電機結構圖。  這種方法通過對永磁體厚度、氣隙高度、漏磁間隙長度和寬度的適當設計，電機的直軸電樞反應電抗顯著增大，弱磁效果提高，轉矩密度無明顯下降，弱磁磁通大部分不通過永磁體，不易產生退磁。
2002年日本08aka PrefeetlJre unive^scv的LelMa．Masavuki Sanada．Shige0 M0rimoto，YojiTakeda等人提出一種新型的可凋磁的高功率的永磁同步電動機，電機結構如圖5所示。
安裝在定子兩側的調節器可以改變軟鐵盤與轉子的距離，從而改變磁通的路徑。轉速越高，軟鐵盤與轉子的之間的氣隙長度越小。
本文作者于2003年提出了一種基于離心力弱磁的新型轉子，轉子結構如圖6所示。
漏磁用導磁材料、鋁片與弱磁用永磁體靠近軸的一方結合在一起，弱磁用永磁體兩方采取沿徑向同極性相對配置，根據磁極同極相斥原理使兩個相對的弱磁用永磁體產生斥力。
作用在導磁材料上的離心力隨著電機轉速的升高而增大，隨著電機轉速的升高，當超過一定速度時候(基速)時，導磁材料逐漸遠離電機軸，向外周靠近，當作用在導磁材料上的離心力和斥力達到動態平衡時，導磁材料便不再移動。而隨著導磁材料向外移動，漏磁路的磁阻逐漸減小，漏磁通逐漸增大，從而流過氣隙的磁通就越小，從而實現了弱磁。
3．5控制角度考慮弱磁增速[11]
通過控制定子中的直軸電流分量達到弱磁增速的目的。例如國內有學者提出采用超前角控制的永磁同步電動機弱磁增速方法[12]。它是根據電流矢量圖．令id=isina，iq=icosa，在正常工作狀態下，有α=O。弱磁時，適當增大α的值，可以增加id分量，減弱氣隙磁通，達到弱磁升速的目的。其中α角稱為超前角。增大超前角，可以增加轉速；減小超前角則降低轉速。從控制的角度弱磁需要控制器，同時還需要一些系統硬件和軟件編程設計。
4結語
和傳統結構永磁同步電動機和復合轉子永磁同步電動機通過弱磁控制能夠拓寬速度范圍，但是存在一些不足。與之相比，利用設計漏磁通路改變磁通路徑的方法為****解決永磁電機的弱磁問題提供了新的希望和途徑，目前這種利用漏磁通路弱磁的方法尚有待更為深入的研究：可見，尋找一種能夠****地滿足弱磁控制要求的新型永磁同步電動機結構和控制方法，是當今電機界的重要研究課題。
|
