高精度反作用飛輪的驅動與控制
王其君1,2，黎海文1，吳一輝1，黃敦新1,2
(1中國科學院長春光學精密機械與物理研究所，吉林長春130033；2中國科學院研究生院，北京100049)
摘要：分析了飛輪運行的兩種模式，表明力矩模式具有控制方便、精度高的優點：在此基礎上提出了飛輪驅動和控制方式和系統的具體實現，實驗表明，這種驅動和控制的方式，具有精度高、控制方便和效率高等優點。
關鍵詞：反作用飛輪；驅動電路；控制
中圖分類號：TM33 文獻標識碼：A 文章編號：1004-7018(2008)01—0050—03
O引 言
反作用飛輪作為三軸穩定航天器姿態控制的執行機構，相比于其它執行機構，它具有控制精度高、壽命長等特點。它作為控制系統的一個執行環節，有兩種基本的工作模式[1]。一種是要求飛輪的轉速與其輸入控制信號成比例關系，以轉速作為反饋量構成閉路控制環節，稱為速度工作模式。另一種是要求飛輪的反作用力矩與其輸入控制信號成比例關系，稱為力矩工作模式。
飛輪速度控制模式的優點是軸承摩擦等各種擾動力矩是內力，其影響可通過閉環控制作用得到抑制；缺點是需要增加高精度的測速裝置，在實際應用的飛輪裝置往往不單獨設置高精度的測速傳感器[1]，而利用驅動飛輪的無刷直流電動機的換相脈沖實現測速。由于電機換相脈沖數受到限制，要實現高精度的轉速測定是很困難的，特別是在低速情況下準確測量轉速更加困難。飛輪力矩控制的優點是控制簡單，控制信號直接對應力矩，實現對各種干擾的抵消和對衛星姿態的控制；缺點是飛輪電機的電磁輸出力矩和軸承摩擦等各種擾動力矩共同作用在衛星上，使輸出力矩與控制信號偏離規定的比例。飛輪的轉動慣量比星體轉動慣量小得多，并且軸承摩擦力矩比較小，因此對飛輪的轉速進行控制必要性不大。如果在力矩模式的基礎上加上軸承摩擦力矩補償[2]，那么力矩模式的性能會更好。因此，本文主要研究高精度力矩模式反作用輪的驅動和控制。
1驅動電路
反作用飛輪是由無刷直流電動機和大慣量的輪子組成，因此研究反作用飛輪的驅動電路其實就是研究無刷直流電動機的驅動電路�，F(xiàn)在廣泛使用的飛輪和無刷直流電動機驅動電路主要有PAM模式半橋驅動電路[3]，如圖1所示；PwM模式全橋驅動
電路[4]，如圖2所示。PAM模式半橋驅動電路具有驅動方式簡單、可靠性高等優點，但是，這種驅動方式在電機換相時沒有二極管續流回路，對功率管沖擊較大；每一個時刻只有一相繞組通電，電機效率低。PwM模式驅動電路具有效率高的優點，但是，它是通過調節占空比來調節繞組上的電流。在電流小的時候，占空比較小，電流波動大，取電流作為反饋量時，較大的紋波使系統性能變差，同時這種方式電流檢測麻煩，需要使用電流傳感器，電流傳感器體積大，難以在空間裝置中采用[5]。針對上面兩種驅動電路的各有優缺點，需要找到一種驅動電機效率高、電機力矩波動小、電流采樣方便的驅動電路。綜合考慮采用PAM全橋驅動電路，如圖3所示，電機的轉矩波動是影響電機控制精度的重要環節，轉矩波動分為換相轉矩波動和非換相轉矩波動，其中換相轉矩波動占主要因素。PAM全橋驅動電路換相期間轉矩波動分析如下：
換相時，存在兩種情況，一是三相橋兩個上橋臂之間換流；二是兩個下橋臂之間換流。由于這兩種方式是對稱的，下面用上橋臂之間換流進行分析，假設A相退出，B相開通，Tl關斷,13導通(如圖3所示)。由于換相時間很短，近似認為A相反電動勢為E，B相反電動勢為E，c相反電動勢為一E，列出此時的電路方程為：
由以上分析可知，只要保證非換相電流ic保持不變的情況下，電磁轉矩不變，電磁轉矩不發生轉矩波動，也即是要保證A相電流的下降速率和B相電流的上升速率一樣。由式(1)一式(4)可以得到：
若是A相電流和B相電流的變化率大小相等，即要求  可以解出此時VL=4E [7]，因此，PAM全橋驅動電路可以減小轉矩波動，提高飛輪控制精度。 2飛輪制動控制
飛輪作為控制衛星姿態的執行機構，它是通過加速和制動控制來產生作用在衛星上的反作用力矩，當飛輪的轉速到達極限轉速時，飛輪就必須進行制動控制。飛輪的制動方法主要有能耗和反接兩種方法。飛輪轉速高時，進行能耗制動控制，此時T7關斷(如圖3所示)、T8打開，Tl到T6的所有功率管關斷，電樞繞組電壓通過反相二極管整流(如圖4所示)，然后T8和R。構成通路，電流方向與升速時相反，形成制動力矩。隨著轉速的降低，電機反電動勢下降，T8管的管壓降降低，T8從放大區工作到飽和區以維持恒定的放電電流(制動力矩)。轉速再降低，能耗制動方式已經不能維持輸入指令所要求的反作用力矩，此時需要進行反接制動。反接制動時，T7工作，T8截止，電機換相方向相反，通過外加電源和電機反電動勢共同作用來維持電機繞組電流(反作用力矩)恒定。這種制動方式不存在從能耗方式切換到反接制動時瞬間不可控的內環流[3]，切換時力矩平穩。
3控制系統干擾抑制
在一個高精度的控制系統中干擾必須小，這樣執行環節才能達到控制指令要求的精度執行。在飛輪驅動與控制的電路當中需要處理好以下環節：功率環節和控制環節的接地；T7、D7、L1和C1組成的Buck電路和電路板制作中干擾抑制等問題。

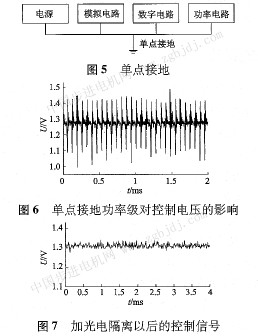

在飛輪驅動與控制電路中存在功率和控制兩個部分，他們的接地問題是影響精度的重要方面。功率環節通過電流大，加上電機是感性負載，這個環節對地的影響很大，這個環節引起地電平的較大波動，從而引起控制電壓的波動。一般的接地方法是把功率和控制分區，最后在電源處一點接地，如圖5所示。通過實驗發現，采用這種方法，功率環節對控制回路也有較大的影響，如圖6所示。為了減少功率級對控制信號的影響，需要把功率和控制信號的地用光電隔離方式進行隔離，隔離以后控制信號干擾減小明顯，如圖7所示。
T7、D7、L1和C1組成的Buck電路也是影響控制精度的重要環節。因?yàn)轱w輪是通過+28 V供給的電壓Buck電路降壓后的電壓控制電機中電流的大小。這里的Buck電路不但影響控制精度，同時也是讓驅動控制電路通過EMc測試的主要環節。在驅動電路的Buck環節加入電容C2(如圖3所示)，這樣可以抑制T7管開關時電源到T7管的雜散電感驅的影響；R1．C2和D8組成緩沖電路，對T7開關時電壓尖峰起到抑制作用，這樣可以保護T7管在安全區可靠工作，同時也能減小Buck電路電壓輸出尖峰；R2和G3組成緩沖電路，可以對續流二極管D7關斷瞬間電壓尖峰進行抑制。
電路板是飛輪驅動和控制的實現環節，也是影響控制精度的重要環節。電路板的制作中要注意以下問題：
(1)整個電路板要合理分區，功率、模擬和數字電路各成為一個模塊，功率地和數字地、模擬地****隔離分開，數字地和模擬地在電源處一點接地。如果有可能，****使用地平面。
(2)在每一個芯片供電電源最近處加O.01μF旁路電容或去耦電容。
(3)高速信號線和重要的信號線要遠離其它信號線，這樣可以減少信號的相互串?dāng)_。
(4)盡量減少信號線和電源線的環路面積，環路面積越大，信號線和電源線受到的干擾越大。
4控制系統的實現
控制系統原理如圖8所示，轉矩指令和采樣電阻上的反饋電流信號比較產生偏差信號，通過PI校正來使電機繞組上的電流和指令信號指定的電流相對應。采樣電阻上的信號存在高頻的毛刺，這是因?yàn)殡姍C(jī)是感性負載，在換相的時候電流存在小的波動，但這不影響電機輸出的平均轉矩。電阻采樣信號經過濾除高頻毛刺以后的信號如圖9所示，從圖中可以看出，電機電流穩定，從而電機輸出力矩穩定。
5結語
反作用飛輪是衛星姿態控制系統的重要執行元件，要提高衛星姿態控制的精度，提高飛輪的驅動和控制的精度是重要的組成部分。本文論述了高精度飛輪驅動和控制的基本方法和具體實現環節，實驗表明這種驅動和控制方法具有較高的精度。
|
