調頻調幅調相的超聲波電動機控制電路
史敬灼
(河南科技大學，河南洛陽471003)
摘要：針對超聲波電動機工業化規模應用的需求，給出了一種可調頻調幅稠相的超聲波電動機低成本驅動控制電路，分析了其結構及工作原理，并進行了實驗驗證，效果良好。
關鍵詞：超聲波電動機；控制電路；Lc諧振
中圖分類號：TM35 文獻標識碼：A 文章編號：1004—7018(2008)01—0046一04
O引 言
超聲波電動機是一種新型的運動控制執行元件，具有不同于傳統電機的工作原理與結構[1,2]。與傳統電機相比，超聲波電動機有結構簡單，不需要線圈，重量輕，驅動部件形狀靈活，無噪聲，無磁場輻射干擾，功率質量比大，微位移直接驅動等諸多優點。這些優點使得超聲波電動機在航空航天、機器人、精密加工設備、醫療儀器、生物工程設備等高端運動控制領域及家用電器、汽車電子等普通運動控制領域都有著廣泛的應用前景[3,4]。
目前，超聲波電動機驅動控制電路結構較為復雜[1-4]，一定程度上限制了其工業化應用。本文提出了一種全功能型的超聲波電動機低成本驅動控制電路，該電路輸出驅動信號的頻率、幅值、相位均可調，可作為一種通用驅動電路應用于不同需求場合。
下文給出了電路結構，分析了工作原理，并進行了實驗驗證，效果良好。
1調頻調幅調相的超聲波電動機控制電路
圖1為本文所述超聲波電動機驅動控制電路的基本結構框圖。圖中開關器件(MOSEET)連接為半橋結構，將直流電壓轉換為高頻方波驅動電壓，施加于由串聯匹配電感與超聲波電動機中的容性壓電陶瓷片構成的Lc諧振電路。串聯匹配電感可以有效地濾除方波驅動電壓中的高頻諧波成分，實現近似的正弦波驅動。
這里，串聯匹配電感值的設計可以有兩種不同的方法。一是以提高超聲波電動機端電壓為目的，設計串聯匹配電感值，使得Lc電路在超聲波電動機工作頻率發生諧振。即電感L取值為：
式中：f為超聲波電動機工作頻率，c為超聲波電動機一相的等效電容。通常超聲波電動機工作頻率都不是一個確定的值，而是在靠近超聲波電動機機械共振頻率的一個小范圍內變化的；用來計算電感值的工作頻率數值，可取為超聲波電動機機械共振頻率值。
分析Lc諧振電路可知，當Lc電路工作在其諧振頻率時，超聲波電動機(容性)端電壓并非其可能達到的****值；該****值出現在略低于諧振頻率的工作點。為了充分利用Lc諧振的升壓作用提高超聲波電動機端電壓，可以取電感為小于式(1)計算值的某一數值，具體數值取決于電機、電感參數及其分布參數。
采用上述方法設計串聯匹配電感值，將使得LC電路工作在其諧振狀態附近。超聲波電動機兩相的等效電容不會完全一致；而串聯匹配電感的繞制也存在許多非理想因素，使得實際電感值與計算值(期望值)有差別；工作過程中，電機等效電容和匹配電感的大小也會隨環境因素發生變化。這些原因使得兩相Lc電路的工作狀態不一致，導致超聲波電動機兩相端電壓幅值不一致。同時，Lc電路的作用，使電機端電壓的相位與施加于Lc電路兩端的驅動電壓相位不一致，即存在相移。而兩相Lc電路的工作狀態不一致，在導致超聲波電動機兩相端電壓幅值不一致的同時，也會導致兩相相移不一致，使得電機端實際驅動電壓的相位差與期望值不同。
幅值偏差，尤其是相位偏差，增加了超聲波電動機控制系統前向通道中的控制非線性，使得控制進一步復雜化。如果是采用手動調節，這些非線性因素也會增加調節難度。
為了避免上述問題，串聯匹配電感值的設計可以采用另一種方法。分析Lc諧振電路的幅頻、相頻特性可知，在Lc電路諧振頻率附近，其幅值和相移的變化率大。而在偏離諧振頻率較遠的區域，其幅值和相移的變化率要小得多。如果設計串聯匹配電感的取值，使得LC電路工作在偏離其諧振狀態較遠的區域，那么，即使兩相Lc電路的諧振頻率不同、工作狀態不一致，所導致的兩相端電壓幅值、相位偏差也會小得多。通常，這樣的電感值可以通過下式計算得到：
采用上述方法設計串聯匹配電感值，將使得Lc電路工作在偏離其諧振狀態的工作區域。由此帶來的一個問題是，Lc電路的升壓作用將明顯減弱。
不論采用上述兩種方法中的哪一種來設計串聯匹配電感，都不足以保證超聲波電動機端電壓達到需要的幅值。這一方面是由于電機、電感的分布參數使得Lc電路的品質因數不會很高，Lc諧振升壓作用有限；另一方面是由于超聲波電動機驅動電路輸入電壓通常為直流低壓，例如本文所述電路的輸入電源電壓為12 V(Dc)，以要求驅動電壓峰峰值600 V的超聲波電動機為例，其升壓比要達到50。由于上述兩方面的原因，僅由Lc諧振電路升壓，通常不能保證輸出足夠幅值的驅動電壓。
因此，本文電路設計中加入了Boost升壓電路，一方面，彌補Lc電路升壓的不足，保證超聲波電動機的正常運行。另一方面，可以實現幅值調節。圖1的驅動電路中包含兩個Boost升壓電路單元，分別供給A、B兩相驅動電壓，以提高控制靈活性。

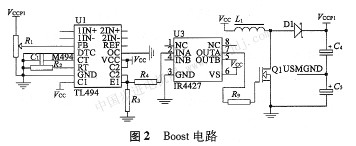

B00st升壓電路單元的原理圖如圖2所示。由通用PwM發生器芯片TL494給出頻率固定、脈寬可調的PWM驅動信號，經專用MOsFET驅動芯片IH4427放大，驅動Boost電路中的M0sFET工作，將輸入電源電壓比提升為Vccp對于小功率應用場合，由于MOSF砸T開關電壓與電流均較小，MOSFET可以直接由TL494輸出驅動，或用三極管推挽驅動，不需要專門的驅動芯片。
B00st升壓電路中，PWM驅動信號脈寬設置為電位器手動調節(圖2中電阻R1)，這樣可以使該電路適合于不同超聲波電動機的實驗研究。如果超聲波電動機固定，B00st電路輸出電壓幅值也就可以確定，可以由BO0st電路輸出端引回反饋到T1494脈寬調節比較端，構成閉環結構。
Boost升壓龜路的輸出電壓Vccp做為直流母線電壓，直接作用于Lc諧振電路中的MOsFET(參見圖5)，用來提高電機端電壓值。電路其它部分的電源仍為輸入電源電壓Vcc，與Vccp無關。
對于兩相行波超聲波電動機，圖1中的PgWM發生單元產生兩路互差90。的PwM信號，經相位調節、分頻等環節，生成兩相四路PwM控制信號，再經信號放大環節驅動開關器件動作。
圖3給出了驅動電路中PwM發生單元的原理圖，由T1494實現。TL494的工作頻率可由下式近似確定：
圖3中，R11為可調電位器。由式(3)可知，調節R11可使T1494輸出適當頻率的PwM信號。圖3電路中，TL494輸出信號的脈寬設定為****值。
兩相超聲波電動機的驅動需要兩相四路互差90。的PwM控制信號，上述圖3電路輸出的是兩路互差180。的PwM信號，這兩路信號需要分別通過二分頻電路來生成兩相四路互差90。的PWM信號。
二分頻電路是一種基本數字電路，通常由D觸發器構成。圖4給出了一相(A相)PWM信號的二分頻電路原理圖。圖中芯片CD4013為雙上升沿D觸發器.
圖5給出，二分頻電路的時序圖。由圖5可以看出，二分頻電路輸出信號的占空比固定為百分之50，頻率為TM94輸出信號頻率的1／2。調節圖3中的R11,就可以調節PWM刪控制信號的頻率。對于不同的超聲波電動機，可以選擇合適的R、c(圖3中的R11,R12和C7)數值使頻率可調范圍與超聲波電動機的需求相適應。
如果B相PwM信號的二分頻電路同樣采用圖4所示結構，則A、B兩相二分頻電路互相獨立。考慮電路卜電開始工作時刻的電路狀態。此時，兩個D觸發器的輸出狀態都不確定，輸出Q可能是高電平，也可能是低電平。而且，此時圖3的PwM發生單元中，T1494給出的兩路PwM控制信號的先后次序也不確定，可能是PwMl在先，也可能是PwM2在先。分析圖5可知，由此將導致兩相分頻電路輸出的兩相PwM控制信號的相位關系不確定。一次上電得到的是PwMAl超前PwMBl信號90。(如圖5所示)，下一次上電就可能是PWMAl滯后PWMBl信號90。。
PwMAl與PwMBl信號之間的超前、滯后關系，對應于電機的正轉或反轉。它們之間的相位關系不確定，也就意味著每次驅動電路上電后，電機的轉向不確定。這樣的驅動電路是沒有實用價值的。為解決這一問題，必須在4、詹兩相二分頻電路之間建立聯系，形成約束關系。

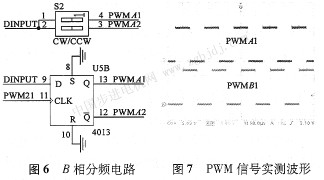

圖6給出了月相PwM信號的分頻電路原理圖。圖中分頻D觸發器的輸入D信號不是來自于其反向輸出，而是來自于A相分頻D觸發器的輸出信號PwMAl、PgMA2。當PwMAl作為B相分頻D觸發器的輸入D信號，將保證PwMAl超前Pg，MBl信號，如圖7所示，對應于電機正轉；當PWMA2作為B相的D信號，則使PwMAl滯后PwMBl信號，對應于電機反轉。Pwml和PwM42之間的選擇，亦即電機正反轉的控制，由圖6的撥碼開關S2實現。
前面已經分析了PwM發生單元和分頻電路。由上述分析可知，分頻電路給出的兩相PwM信號之間的相位差可以是+90。或-90。，不能任意調節：為了實現對相位差的調節，在PwM發生單元與分頻電路之間，加入了如圖所示的調相環節。圖8為A相的調相電路，B相與之完全相同：
相位調節是通過Rc電路實現的。圖8中，R15,R16與C8構成Rc充電回路，當PwM發生單元的輸出信號PwMl為高電平時，對C8充電，PwMll信號幅值逐漸上升。當PwMl躍變?yōu)榈碗娖綍r(shí)，C8通過二極管D3快速放電，PwMll信號幅值迅速下降。這樣反復進行充放
電，得到的PwMll信號為如圖9所示的準鋸齒波。該信號連接到圖4的分頻電路，作為D觸發器的時鐘輸入。因?yàn)橹挥挟?dāng)輸入信號幅值高于某一特定值時，才會被認為是高電平，所以圖8電路的作用就是將PwMI信號的上升沿后移了一定角度。調節電位器R16，可以改變電容充電速率，亦即可以調節相位。
分頻電路給出的兩相四路PwM控制信號，經信號放大環節驅動開關器件動作，輸出適當?shù)碾妷候?qū)動超聲波電動機旋轉。

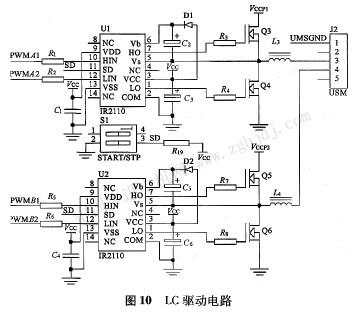

圖10給出了兩相Lc驅動電路的原理圖。Lc諧振電路是一種基本的電路形式，其工作原理不再詳述。圖10中MOSFET的驅動使用了專用驅動芯片IR2110。
2實驗結果
上述設計已成功應用于超聲波電動機驅動控制，圖11給出了超聲波電動機驅動電壓實測波形。使用該電路可以對超聲波電動機的開環、閉環控制進行研究。實踐證明，該設計實現方便，性能可靠。
3結語
本文針對超聲波電動機工業化規模應用的需求，提出了一種全功能型的超聲波電動機低成本驅動控制電路，該電路輸出驅動信號的頻率、幅值、相位均可調，可作為一種通用驅動電路應用于不同需求場合。本文給出了電路結構，分析了工作原理與設計方法，并進行了實驗驗證，效果良好。
|
