基于改進混合遺傳算法的永磁無刷直流電動機
調速系統的優化設計
龍 駒
(西華大學,四川成都610039)
摘要:以永磁無刷直流電動機作為被控對象,運用一種改進的混合遺傳算法對其速度控制器的參數進行了優化設計,該算法針對常規遺傳算法搜索效率低和早熟收斂的缺點,通過將單純形法與自適應遺傳算法相組合形成了一種全局優化算法,并進行仿真分析和驗證,證實了采用該算法確能起到更好優化調速性能的目的:
關鍵詞:永磁無刷直流電動機;改進混合遺傳算法;仿真
中圖分類號:TM33 文獻標識碼:A 文章編號:1004—7018(2008)01—0037—03
0 引言
永磁無刷贏流電動機采用高磁能積的永磁體勵磁,具有結構簡單、體積小、重量輕、轉動慣量小、動態特性好、電氣時間常數小、轉矩波動小、功率因數高、響應快等優點,在高控制精度與高可靠性等方面顯示出的優越性能,使得永磁無刷直流電動機調速系統正成為當代調速領域研究中的熱門課題。
1永磁無刷直流電動機速度控制器的優化設計
1.1速度控制系統的構成及工作原理簡介
永磁無刷直流電動機速度控制系統是由電流和轉速兩個控制環節構成,如圖1所示。其中電流環作為內環,而速度環則作為外環。參考速度與速度反饋量形成偏差,經過速度調節器調節后產生電流參考量,它與電流反饋量的偏差經過電流調節器調節后形成PWM占空比的控制量去控制三相逆變器工作,從而實現電動機的速度控制。要構成性能良好的速度控制系統,關鍵是要采用更好的優化算法對速度調節器的PI參數進行優化設計。本文應用改進遺傳算法對速度調節器的PI參數進行優化。
1.2控制器優化模型的建立
基于改進遺傳算法優化的速度控制系統模型組成如圖2所示;
因?yàn)橛来艧o刷直流電動機速度控制系統有(超凋量)及ts(調節時間)兩個性能指標,故速度調節器優化設計的任務便是綜合調配性能指標,使之達到用戶能滿意的****結果。我們按照調節器的常規工程設計法整定Kp、Ti的兩個參數值Kp、Ti,然后在此兩個數值附近生成初始種群。這種方法可充分利用常規工程設計法的合理內核,使搜索空間大大縮小,從而能迅速搜索到****解。
遺傳算法的調節任務是使性能指標J最小,同時為了避免超調,本文的性能指標,在ITAE性能指標的基礎上進行了改進,引入了懲罰功能,將超調量作為****指標的一項,于是得到****的性能指標J:
式中:e(t)為系統誤差,e(t)=r(z)一y(t);w1、w2、w3、w4為權值,且w4》w1;u(t)為控制器輸出,tu為上升時間。
綜上所述,于是得到速度調節器的優化模型方程為:
其中:θ為[O,1]內選定的數,Kp、Ti是按照常規工程設計法設計所的速度調節器參數值。
1.3改進遺傳算法的算法設計
針對基本遺傳算法的缺陷,同時也為了使遺傳算法應用于無刷直流電動機系統時具有****性能,本文在分析各種常用改進遺傳算法的基礎上,吸取了他們的合理內核,形成了一種改進的混合遺傳算法,對永磁無刷直流電動機速度調節器的PI參數進行了優化設計,取得了滿意的效果。
1.3.1參數編碼
由于對永磁無刷直流電動機速度控制器進行優化設計實質上是一個對多維、高精度要求的數學函數模型進行優化設計的問題,因此使用二進制編碼的方法來表示個體,將存在以下缺點:
(1)用二進制編碼存在著連續函數離散化時的映射誤差。當個體編碼串的長度較短時,可能達不到精度要求;而個體編碼串的長度較長時,雖然提高了編碼精度,但卻使得遺傳算法的搜索空間迅速擴大,從而將會大大降低遺傳算法的搜索效率。
(2)相鄰整數的二進制編碼可能具有較大的海明距離,這種缺陷將降低遺傳算子的搜索效率。
(3)二進制編碼時,一般要先給出求解的精度以確定串長,而一旦精度確定后,就很難在算法運行過程中進行調整,從而使算法缺乏微調和自適應的功能。
為了克服二進制編碼方法存在的缺點,從而提高算法的運行效率,本文對Kp、Ti兩個待尋優的參數分別用十進制浮點數表示并將其級聯起來的編碼方法,具體是:設參數Kp E[Kpmin,Kpmax],TiE[Iimin,Timax],將這兩個尋優范圍內的十進制浮點數排列在一起成為一個個體X(t)。其對應的參數編碼形式如下:
1.3.2生成初始種群
先按照調節器的常規工程設計方法整定出Kp、Ti的兩個參數值Kp、Ti,本文的Kp=114.5、Ti=O 014,然后在此兩個數值附近生成初始種群,這種方法可使搜索空間縮小,從而能迅速搜索到****解。
1.3.3適應度函數的確定和適應度值的計算
適應度函數是選擇操作的依據,是用以評價各解的性能和進化的終止條件。由于PI參數優化是求目標函數的極小值問題,即是使性能指標,最小,而遺傳算法是尋找適應度****的解,因而要將目標函數進行改造,將極小值問題轉換為極大值問題,本 文定義適應度函數  按照式(1)進行選取)。這樣當找到有****適應度的解,也就找到了最小目標函數值的解,優化成功。
1.3.4改進遺傳運算設計
(1)選擇運算設計
在標準遺傳運算的選擇操作方法中,其選擇依據主要是各個個體適應度的具體數值,一般要求它非負值,這就使得我們在選擇操作之前必須先對一些負的適應度進行變換處理。本文采用的是在交叉前進行排序的選擇方法,其選擇概率的大小為:Ps
擇適應值參數。本文關注的是個體適應度之間的大小關系,而對個體適應度是否取正值或負值以及個體適應度之間的數值差異程度并無特別要求。
(2)改進的交叉和變異運算設計
本文采用了自適應的交叉和變異的算法來進行遺傳操作,使得交叉概率Pc和變異概率pm能隨遺傳代數的增加而不斷自動調整。其基本設計思想是:當適應度值低于平均適應度值時,說明該個體是性能不好的個體,對它就采用較大的交叉率和變異率;如果適應度值高于平均適應度值,說明該個體性能優良,對它就根據其適應度值取相應的交叉率和異率。可以看出,當適應度值越接近****適應度值時,交叉率和變異率越小;當適應度值等于****適應度值時,交叉率和變異率的值為零。這種調整方法對于群體處于進化后期比較合適,但對于進化初期不利。因?yàn)檫M(jìn)化初期群體中的較優的個體幾乎處于一種不發生變化的狀態,而此時的優良個體不一定是優化的全局****解,這容易使進化走向局部****解的可能性增加。為此,可以做進一步的改進,使群體中****適應度值的個體的交叉率和變異率不為零,分別提高到0.6和0.001。這就相應地提高了群體中表現優良的個體的交叉率和變異率,使得它

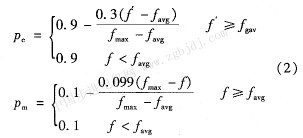

們不會處于一種近似停滯不前的狀態。為了保證每一代的優良個體不被破壞,采用精英保留策略,使它們直接復制到下一代中。其改進后的交叉概率pc和變異概率Pm的計算表達式:
式中:fmax為種群中****的適應度值;favg為每代種群的平均適應度值;f為要交叉的兩個個體中較大的適應度值;f為要變異的個體的適應度值。
1.3 .5局部優化搜索法一單純形法的加入
由于本文所采用的混合遺傳算法是自適應排序遺傳算法與單純形法的有機結合,其局部搜索能力很強的單純形法的加入執行過程如圖3所示。
1.3.6判斷進化終止條件是否滿足
在實現遺傳優化時,若發現占群體一定比例的個體已經完全是一個個體,即解群體中大多數個體的適應度值位于某一值附近時,則認為遺傳搜索已經收斂,可以終止算法迭代。因此本文的算法迭代終止條件采用了種群中個體的平均適應度與當前種群的****適應度的比例,在一定的范圍之內并且****適應度值和最小適應度值之差小于某一閾值,則返回步驟1.3 4和1 3.5重復以上運算,直到滿求為止。
1.4改進混合遺傳算法的實現步驟流程設計

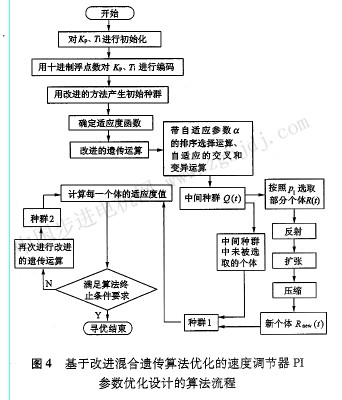

依據以上算法設計中所敘述的算法過程,本文采用MATLAB的m語言編制了相應的仿真軟件,其相應的實現步驟流程設計如圖4所示。
2仿真實驗
永磁元刷直流電動機速度環等效被控對象的傳 遞函數為
(1)按照常規設計法得到的PI參數為:Kp=114.53,Ti=0.014。
(2)應用標準遺傳算法對速度調節器進行優化設計,其仿真參數的設置為:種群數M=30,交叉概率pc=O.6,變異概Pm=O.Ol,進化代數Gen=100。
(3)應用改進遺傳算法對速度調節器進行優化設計,仿真參數設置為:種群數肼=30,選擇適應值參數d=l,交叉概率和變異概率按照式(2)進行設置,進化代數Gen=100,取w1=O.905,w2=0.000 8,w3=1.5,w4=95;單純形法的參數設置:搜索迭代的次數N=15,搜索概率p1=0.5,反射系數r=l,擴張系數a=2,搜索系數B=0.75。

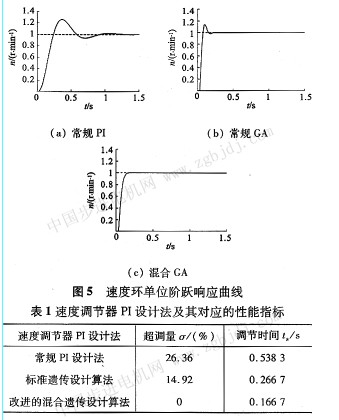

本文用MATLAB語言編程進行了仿真實驗,得到了三種設計法所對應的轉速階躍響應曲線,如圖5所示;同時將這三種設計方法所得到的性能指標作比較,結果如表1所示。從中我們可以看出:采用改進遺傳算法優化速度控制器比之采用常規遺傳算法以及工程設計法可使調速系統具有更優的時域性能:超調量σ更小、調節時間ts更短,從而能更好的適應工業生產過程控制的需要,大大提高了控制系統的魯棒性。
|
