基于Buck—Boost結構的永磁發電機穩壓電路設計
王勇1，林林2，孫立功1
(1河南科技大學，河南洛陽471003；2．洛陽LYc軸承有限公司，河南洛陽471039)
摘要：根據PwM控制原理，采用Buck-Boost拓?fù)浣Y(jié)構，設計了一種應用于水磁發電機的新型穩壓電路。相對于目前永磁發電機普遍采用的并聯式和串聯式穩壓電路，該電路輸出為平滑直流電、功耗更低且能夠?qū)崿F(xiàn)升降雙向穩壓，穩壓效果突出。
關鍵詞：穩壓電路；永磁發電機；Buck—B00st；PwM
中圖分類號：TM351 文獻標識碼：A 文章編號：1004—7018(2008)01—0028—03
0引 言
永磁發電機具有結構簡單、效率高、比功率大、無需外加勵磁電源等特點[1,2]，在農用運輸車上應用十分普遍。但是，因其輸出為交流電，不能直接為暖風機、刮雨器等直流用電器供電；并且輸出電壓隨轉速及負載的變化而波動較大，存在著“低速燈不亮，高速燒燈泡”的現象。因此，設計一種直流輸出的永磁發電機穩壓電路十分必要。目前，普遍采用的穩壓方式有兩種：并聯式和串聯式。前者輸出為交流電，后者輸出為脈動成分較大的直流，更重要的是：兩者功耗較大，且只能在高速時使輸出的高電壓降至穩定值，而不能在低速時使輸出的低電壓升高，即只能解決“高速燒燈泡的問題，而不能解決“低速燈不亮”的問題。為提高低速輸出電壓，往往需要采用高磁性的永磁材料，并對發電機結構、電機繞組進行改造[3]，這種方法不但成本高，而且費時費力。而根據PwM控制原理，采用Buck—Boost拓?fù)浣Y(jié)構設計的新型穩壓電路，能夠克服上述兩種電路的不足。
1并聯式穩壓電路
并聯式穩壓電路[4]如圖1所示。發電機空載即電路中無電流通過時，微型電流互感器M的次級線圈無信號輸出，可控硅scRl不導通，scR2也不導通。在白天工作時，由于不使用照明燈，電路中無電流通過，盡管皮帶輪轉動但發電機空載無功率輸出，穩壓電路不工作。
當發電機有負載時，即電路中有電流通過，微型電流互感器M的次級線圈有信號輸出，可控硅scRl導通。隨著發電機轉速的升高，輸出電壓隨之升高，三極管T的發射極電壓也隨之升高，當電壓達到一定值后，穩壓管Dw被擊穿，使T導通，從而可控硅sCR2被觸發而導通，這時發電機瞬時短路，將電壓波形削去一部分，以降低輸出電壓：另外，由于scR2導通，產生短路性質的感性電流，進而產生去磁作用和直流磁化作用，也將輸出電壓幅值降低，從而達到穩壓的目的。
此電路雖然保證了高速時輸出電壓的穩定性，但并不能使低速時的輸出電壓達到額定值，并且發電機高速旋轉時，由于scR2導通，導致發電機瞬時短路，致使發電機溫度升高，浪費能源。同時，并聯式穩壓電路輸出交流電，不能直接為需要直流電源的電器供電。
2串聯式穩壓電路
串聯式穩壓電路[5]如圖2所示。JFl、JF2為交流發電機完全相同的兩個繞組，JFl的首端為a，JFl的尾端與J融的首端為同一端b，b亦即為電子穩壓器的正極輸出端，JF2的尾端為c。當發電機開始轉動時，由于轉速低，輸出電壓U。也低,小于目標穩壓值，三極管Q1的發射極與A點的電壓小于穩壓管D2的擊穿電壓，二極管Ql處于截止?fàn)顟B(tài)。而三極
管Q2的發射極與基極之間的電壓大于0．7V，因此，三極管Q2導通，集電極電流通過電阻R8、二極管D5、D6分別向可控硅scRl、scR2提供觸發信號，使可控硅導通，發電機輸出的交流電經過scRl、scR2雙半波整流輸出直流電。
當發電機轉速進一步升高，輸出電壓u。升高，三極管Q1發射極與A點的電壓也升高。當輸出電壓u。大于目標穩壓值時，三極管Q1發射極與4點的電壓大于穩壓管D2的擊穿電壓，三極管Q1由截止?fàn)顟B(tài)變?yōu)閷?dǎo)通狀態，其發射極與集電極之間的電壓為0．2～0 3 V，小于三極管Q2發射極與基極之的開啟電壓O．7 V，三極管Q2由導通變?yōu)榻刂梗翰辉傧蚩煽毓鑣cRl、scR2提供觸發電流，可控硅延時到無正向電壓時截止，發電機輸出電壓u．．迅速下降,三極管Ql發射極與A點的電壓也下降。當輸出電壓u。低于目標穩壓值時，三極管Q1截止，Q2導通，可控硅再次導通．輸出直流電。當輸出電壓u。再升高，大于目標穩壓值時，穩壓管D2再擊穿，三極管Q1導通，Q2再截止，周而復始，三極管Q1、Q2反復處于通斷狀態。
可見，通過可控硅的移相、削波、整流，保證了發電機輸出電壓穩定的直流電。但是，串聯式穩壓電路同樣不能使低速時的輸出電壓達到額定值，且輸出的直流電脈動成分較大。
3基于Buck—Boost結構穩壓電路設計
3．1 Buck—B00st型穩壓電路工作原理[6]

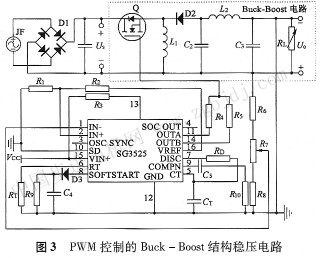

Buck B00st型穩壓電路構成如圖3中的虛線部分所示。當開關管Q導通時，電感L1上有電流流過，L1存儲能量。當開關管Q斷開時，L1上電流有減小的趨勢，電感線圈產生自感電勢反向，為下正上負，二極管D2受正向偏壓而導通，負載RL上產生輸出電壓U。，電容c2充電儲能，以備Q轉至導通時放電維持U0不變。電感L2、電容C2構成濾波電
路，進一步保證u。的平滑。
開關管Q的通斷受其柵極脈沖信號控制，此信號為高電平，Q導通，反之，Q截止。設D為控制信號占空比，電路分析可得輸出電壓：
其中：us為發電機輸出直接經整流濾波后得到的直流電壓。由上式可得，D>百分之50時，u。>Us，電路實現升壓；D<百分之50時，u。<us，電路實現降壓。因此，當輸出電壓隨發電機轉速和負載不同而上下波動時，通過同步調節占空比D，可以實現升降雙向穩壓。
3．2 PwM控制電路
要實現雙向穩壓，關鍵在于產生與U0同步變化的PwM控制信號，此電路以sG3525為核心進行設，如圖3所示：SC3525是一款常用PwM專用集成電路，其內部結構及工作原理’。為我們所熟知這里不再贅述，下面僅就電路的設計進行討論。
(1)比較調節電路：電阻R6、R7，R8峨構成輸出電檢測電路，將u。波動情況反饋到sG3525內部誤放大器的反相輸入端1腳，誤差放大器同相輸入端2腳接基準電壓，此電壓由16腳輸出的內部參考電壓Uref經R1，R2分壓得到。U。波動情況經誤差放大器放大后接內部電壓比較器的反相端，與同相端的鋸齒波信號進行比較，得到頻率固定脈寬可調的
PWN信號，再經鎖存器、或非門等輸出。
(2)鋸齒波生成電路：Cr、RT、RD分別接5、6、7腳，與內部振蕩電路生成鋸齒波。RD決定死區電壓，CT、RT、RD共同決定振蕩頻率。振蕩頻率過低會使濾波困難、紋波分量高、噪聲大；振蕩頻率過高開關管難以承受。因此本電路設定f=21 kHz，實踐證明較為理想。
(3)雙路PWl信號輸出[8]：SG3525由11、14腳輸出兩路相位相差180。的PwM信號，分別經R4、R5見接到開關管Q的柵極，兩路并聯，從而使PwM信號在u。較小時****脈寬調制接近百分之98，即實現占空比D在O～百分之98范圍內可調，滿足了u。的寬范
圍穩壓需求：
(4)軟起動電路：8腳外接軟起起動電容G4，在電路啟動時，由內部恒流源對其充電，與8腳相連的電壓比較器另一反相端電位逐漸上升，使比較器輸出的PwM信號脈寬由窄逐漸變寬，實現軟起動。從而避免了開關管在起動時受大電流沖擊而損壞。在電路停止工作時，電阻R9為C4提供放電回路，二極管D3用來防止C4放電時引起sG3525的誤起動。
3．3芯片供電電源電路
SG：3525工作電壓范圍是8～35V。倘若將發電機的交流輸出直接經整流濾波后為芯片供電，則發電機低速運行時，輸出電壓過低(如小于8V)，SG3525會因欠電壓而停止工作。因此，電路先用小型變壓器對發電機輸出進行升壓，再經整流濾波，然后用三端穩壓器LM7815穩壓，得到穩定的15 V直流輸出，電路如圖4所示。此電路雖然為線性電源，但因sG3525功耗極低，工作電流小，所以電路自身功耗不大。
3．4電路特點
(1)電路通過自動調節開關管的導通時間(即占空比)實現穩壓，而不象并聯式和串聯式電路那樣，利用電路內部的瞬間短路實現降壓，因而功耗更低。
(2)Buck—Boost型電路具有升降雙向穩壓功能，從而在無需對發電機內部結構進行改造的前提下，保證了輸出電壓的穩定性。
(3)軟起動電路的設計，有效避免了開關管及負載受到起動大電流的沖擊；通過進一步濾波，使輸出的直流電更為平滑。
4結語
根據PWM控制原理，采用Buck—Boost拓?fù)浣Y(jié)構設計的永磁發電機穩壓電路，實現了既能升又能降的雙向穩壓，并且運行功耗低，輸出為平滑直流電，從而能夠更好地滿足農用車車內電設備的用電需求。此設計雖然主要針對農用運輸車永磁發電機的穩壓問題，但是對于前景更為廣闊的汽車用永磁發電機的發展同樣具有借鑒意義。
|
