基于FPGA的優化SVPWM IP核
葉文，李膺
(重慶科技學院，重慶400050)
摘要：基于FPGA，提出r一種優化SVPWMIP核的電路實現方案，并通過r硬件測試。結果表明，借助簡單的接口設計，微處理器就可憑借此IP核在0．1—800 Hz基波頻率范圍內，實現三相交流電機變頻調速控制功能。此IP在有效降低功率器件開關損耗的同時，也大幅度降低了對處理器速度的要求，且處理器軟件設計簡單。
關鍵詞：FPGA；電壓矢量脈寬調制；正弦脈寬調制；開關損耗；優化
中圇分類號：TM34 文獻標識碼：A 文章編號：1004—7018(2008)01—0021—04
0引 言
SVPWM算法因輸出電流諧波含量小、數字化容易等特點在高性能系統中得到廣泛應用[1]，但其數百nS的數據處理要求，迫使系統必須采用高速的USP甚至是雙DSP來滿足控制要求。結合FPGA數據處理速度高的特點，本文提出了一種在FPGA基礎上以純硬件方式實現交流電機SVPWM調速控制的電路方案，它能有效降低系統對MCU／DSP速度的要求并使軟件設計大大簡化。采用此IP核，常用的8位MCU(如51系列)就能滿足交流電機SVPwM開環變頻調速的控制要求。
1 SVPWM算法
SVPWM算法又稱磁鏈追蹤型PWM法。它是從交流電機的角度出發，以三相正弦電壓驅動時電機定子形成的理想磁鏈圓為基準，研究如何控制逆變器的開關模式，才能使逆變器輸出電壓所形成的磁鏈更接近理想磁鏈圓[1]。其中，主要涉及：
1．1參考電壓矢量合成
逆變器同一橋臂上的功率器件呈互補的開關狀態，故三相逆變器6個功率器件有2 3，共8種工作狀態，令E橋臂器件導通為“1”，關斷為“0”，則這8種工作狀態可記為U0(000)、U 1(001)、U 2(010)、U 3(011)、U 4 (100)、U 5(101)、U 6(110)和U 7(111)，如圖1所示。其中包括6個幅值相等  相位互 差60。的非零電壓矢量(U1～U6)和2個幅值為零的零電壓矢量(U。，U7)，6個非零電壓矢量將理想的圓形磁鏈等分成I～Ⅵ，共6個扇區。用以產生圓形磁鏈的參考電壓矢量(Uref)，可根據“面積等效”原則，用上述8個電壓矢量中的一個或幾個合成獲得，常用的有三段矢量合成法，即由其所處扇區的兩個相鄰的非零電壓矢量和零電
壓矢量合成[2]，如圖2所示。 設Uref位于扇區I，則有：
上式中，Uref、U、4U6以及T、t4、t6分別為參考電壓矢量、扇區I的非零電壓矢量及作用時間；t0、t7為零電壓矢量(U0，U7)作用時間。
以Uref旋轉方向定向，相位超前電壓矢量為Ux滯后為Uy，作用時間分別為Tx、Ty，Mod為幅度調制比。由于非零電壓矢量沿αβ軸對稱分布，則各扇區內電壓矢量作用時間的一般表達式如表l所示。
1.2電壓矢量產生
因矢量作用效果僅和其持續時間有關，為降低電機轉矩脈動，通常將各矢量分二次產生。此外為降低功率器件開關損耗，采用電壓矢量每次切換僅有一相功率器件的狀態發生變化的方式，確定各矢量的產生順序。依據上述原則所確定的各扇區矢量產生順序如表2所示。圖3為扇區I矢量產生情況，圖中△為PwM載波，U、V、W為三相功率器件的PWM控制信號。
1．3電壓空間矢量算法優化
(1)降低諧波電流
減小PwM信號周期T，即提高系統采樣頻率有助于降低輸出電流中低次諧波，但其減小的程度受功率器件開關頻率限制。
(2)減少開關損耗
逆變器功率器件的開關損耗可表述為：
式中：Udc為功率器件的開關電壓；f(i)是開關電流的單調遞增函數；Fs是開關頻率；K是常量。對電壓型逆變器而言，直流側輸入電壓砜Udc是固定的，因此，開關損耗只與開關頻率Fs和開關電流i有關。
觀察圖2可發現：當Uref從扇區Ⅵ旋轉到I時，其相鄰的非零電壓矢量U5(101)、U4(100)、U6(1lO)的U相皆為“l(fā)”，而當Uref從扇區Ⅱ到Ⅲ以及從Ⅳ到V，相鄰非零電壓矢量的V和W相也相繼存在皆為“1”的現象。這給我們提供了降低功率器件開關頻率Fs的手段：在360。基波周期內只用U7(111)作零矢量(即T7=T-Tx-Ty)，就可在不影響Uref合成效果的情況下，使U相功率器件在扇送Ⅵ和I內上橋臂器件始終導通而下橋臂始終關斷，有120。的狀態“靜止”區域，在隨后的240。范圍內V、W相功率器件也相繼進入狀態“靜止”區域，如此，器件Fs降低l／3，開關損耗減少到原來的2／3：
與以上敘述相反，當Uref從扇區Ⅲ到Ⅳ、從V到Ⅵ以及從I到Ⅱ，其對應的非零電壓矢量的U、V、W三相相繼為“0”，故整個周期以U0(000)作零矢量也會取得和上述U7(111)作零矢量同樣的降耗效果。
在此基礎上，開關損耗的減少還可從降低開關電流i方面著手，即將上述“靜止”區域一分為二(即分別以U7或U0為零矢量)，使其在通過功率器件的電流為****值時出現，從而使功率器件的狀態切換避開電流峰值，達到降低開關損耗的目的。以驅動交流電機時逆變器U相為例，其輸出電壓在Uref處于U4或U3電壓矢量位置時達到正、負峰值，隨后當Uref進入扇區I或Ⅳ時，其電流正、負峰值出現，那么在扇區I零矢量選U7而Ⅳ選U。，即可便u相器件在扇區I和Ⅳ進入狀態“靜止”區域，實現狀態切換“避峰”，從而達到降耗的目的。此措施的降耗效果取決于對電流峰值時間預測的準確性，從簡化問題角度考慮，零矢量切換時刻可按電機負載輕重劃分成：
(1)額定負載時交流電機功率因數cosΦ≥0.9，滿足cosΦ>O．8即Φ<36。，因而可選擇在Uref進入扇區I或Ⅳ的時刻進行切換，其改善效果在電機Φ=30。，cosΦ=O.866時****；
(2)空載或輕載時cosΦ低，則在Uref進入扇區I或Ⅳ后半扇區的時刻進行切換，降耗效果在電機Φ=60。，cosΦ=O．5時****。
以上分析同理也適用于V及W相。借助于對零電壓矢量的合理選用以及對其出現時刻的控制，我們可在不影響逆變器其它參數的情況下有效降低其開關損耗。為敘述方便，我們把Uref進入扇區l或Ⅳ時進行零矢量切換的SVPWM方法稱之為優化SVPWM。
上述降耗措施在逆變器輸出基波頻率<2 Hz時，由于功率器件長時間“靜止”，自舉升壓類驅動電路會產生供電電壓不足問題，在應用時需加以注意。
2優化SVPwM的FPGA／CPLD實現
表1中矢量作用時間的計算需使用浮點數，F(xiàn)P—GA的浮點數處理需占用大量的邏輯資源，在綜合考慮成本和控制精度需求后，本設計數據處理采用8位定點數完成。

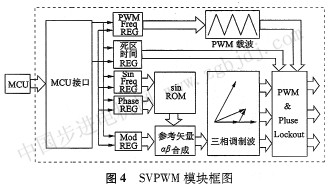

考慮到實際應用靈活、方便的要求，模塊應具備與微處理器通信的功能，整個模塊框圖如圖4所示(虛線框內)。圖中PwM三角載波產生、PwM脈沖形成及互補脈沖輸出模塊的設計已有文獻[3]可供查詢，以下就重點介紹Uref合成和三相調制波產生的實現方法。
2 .l參考電壓矢量合成

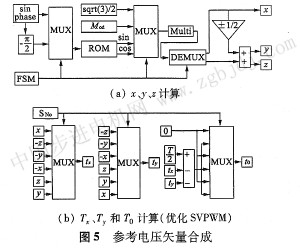

由表1可知，Uref合成計算可分兩步完成：先經正／余弦值計算及相關四則運算得到x、y、z，由此再經計算便可獲得T x、T y、和T 0，如圖5所示。圖5a中  sinphase為正弦相位寄存器，減去圖  后即為余弦相位，然后查表(ROM)求得相應的正／余弦值，此值和調制比(Mod)以及  相乘后再經右移圖  加加減等運算即得到最終結果。另外，通過有限狀態機模塊(FSM)對多路輸入選擇器(Mux)以及多路輸出選擇器(DEMux)的控制，實現正弦表(ROM)和乘法器(Multi)的分時復用，從而達到了所有相關運算共享同一個ROM和Multi的目的，節約了邏輯資源。無理數  采用8 bit定點數近似計算(誤差=百分之O．134)。 正弦ROM表中存放一個周期共計32(點／扇區)×6(扇區)=t92點、值為O 5Tin日的數據，T為PwM周期值=256，正弦相位sinphases在O～19l之間變化。
各扇區電壓矢量作用時間計算如圖5b所示。圖中扇區I、Ⅲ、V以U7零矢量，其余扇區以U0為零矢量，扇區號SNo:
2．2三相調制波

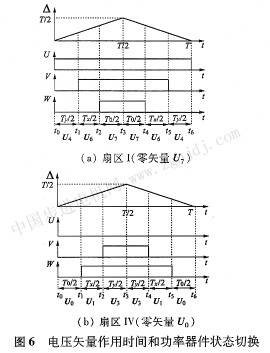

根據表2，此模塊將來自參考電壓矢量合成模塊的矢量作用時間Tx、Ty和T0轉換成三相功率器件的開關控制信號。優化sVPwM下，在扇區I、Ⅳ時功率器件狀態切換時刻和矢量作用時間之間的關系如圖6所示。

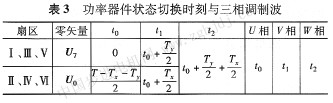

結合矢量分二次產生的特點和PWM波形成原理，圖中狀態切換時間t。～t6中只需計算t。、t1、t2，其值隨u。旋轉而發生變化最終就形成用于生成PwM脈沖的u、r、Ⅳ三相調制波，其計算方法如表3所示。
3實驗結果

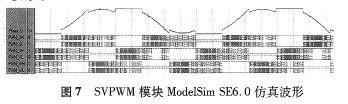

以上述分析為基礎所設計的sVPwM模塊在Xilinx IsE缺省設置下的邏輯綜合結果為：模塊占用xc2S300E芯片60A，的BLOcKRkMs、百分之46的Exterllal IOBs以及百分之12的sucEs，****時鐘頻率是43．09 MHz，xc2 S=300E芯片內有近百分之50邏輯資源剩余。圖7為M0delsim sE 6．0下sVPwM模塊形成的u相調制波和輸出至功率器件的PwM控制信號波形。
圖7中的u相調制波形狀呈正弦，三相PwM控制信號互差120。、寬窄隨調制波變化，這說明模塊所實現的算法是sVPwM控制算法；此外一個周期內PWM脈沖具有兩段明顯的“靜止”區域，這正是優化sVPwM算法所要求的。

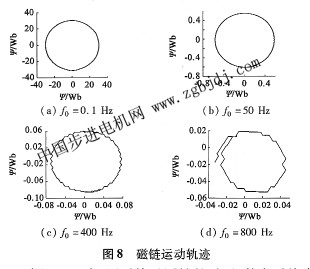

基波頻率由O．1 Hz至800 Hz，在模塊輸出信號控制下電機定子側磁鏈運動軌跡如圖8所示(仿真工具為MATLAB 7．O／Sireulink和ModeIsim SE6．0)。圖形表明電機定子上所形成磁鏈運動軌跡較接近理想磁鏈圓，800 Hz時仍能保持12段步進。

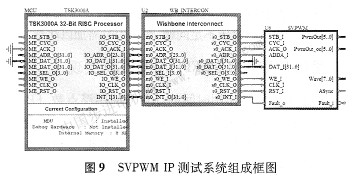

實際運用中，因系統靈活性的需要，數字系統中通常由處理器和各種用戶模塊組成。圖9是利用xc2S300E：芯片中剩余邏輯資源，在芯片內再嵌入一個32位“軟”處理器TSK．3000A后構建的測試用單芯片可編程系統(s0Pc)，該系統消耗了芯片百分之95的sIflcEs：其中“軟”Mcu完成人機交互功能，負責將用戶運行命令轉換成對sVPwM的控制命令(基波頻率、死區時間、啟／停等)并經由接口送至sVPWM模塊，具體的變頻控制功能均由SVPWM模塊完成，與Mcu無關，系統對Mcu的要求大大降低。

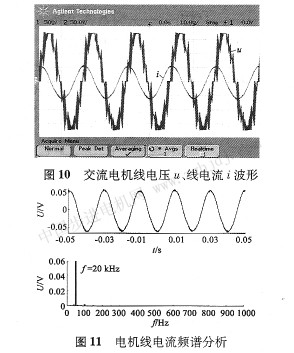

在PwM載波頻率為15 kHz、死區時間取4¨s，驅動120 w三相異步交流電機的實驗條件下，采用一次平滑數據處理技術進行數據采集，圖10是電機電壓和電流波形。電流諧波分析如圖l 1所示。實驗表明，50 Hz輸出時，電機線電流的總諧波失真約 性、靈活性等方面有著Mcu／DsP無法比擬的優越性。
基于FPGA設計的靈活性，以8位定點數實現的sVPwM計算能夠很方便地升級為12／16位，滿足更高性能變頻控制的要求。因此可以說基于FPGA的sVPwM為變頻器小型化提供了一個較好的解決方案。
|
