| 模糊分析應用于月球車機構電機可靠性研究
陳楠，竇滿鋒
(西北1二業大學，陜西西安710072)
摘要：針對月球環境的前提，對單結構、雙余度有刷直流電動機建立結構、系統模型，用模糊算法進行可靠性對比研究。在概率運算的基礎上，引入模糊算子，采用故障樹的模糊分析法，分別進行可靠性的模糊分析和模糊評價。
關鍵詞：月球車；可靠性；模糊分析；直流電動機
0引 言
月球車一類空間行走器在深空探測任務中擔任重要角色，在月球車機構驅動方面，稀土永磁有刷直流電動機以輸出轉矩大、能夠頻繁開關機、高低溫適應性強及正反轉調節方便的優越性而得到應用，特別在月球表面高度真空并且高低溫劇烈變化的環境中，有刷直流電動機可靠性高、控制方便的優勢更為明顯。
月球車任務對每個結構環節的可靠性有極高的要求，其驅動機構中的直流電動機尤其關鍵。為了充分了解使用中的可靠程度以決定可行性方案，就需要做好故障分析和可靠性研究。本文分別以單余度電機和雙余度電機為研究對象進行可靠性研究分析，并定量比較，得出結論。由于設計技術和使用環境的復雜性，其間有諸多的不確定性因素影響著直流電動機工作的壽命和可靠性，則考慮運用非確定性的數學方法，即在概率運算基礎上進行模糊分析，分別采用結構故障樹模糊分析法和系統模糊預計分析對兩者進行研究。在一定程度上了解非確定性因素造成的影響，從而對此種電機應用的可靠性和可行性作出評價。
1空間直流電動機模糊可靠性
1 1電機結構故障樹的模糊分析
1．1．1故障樹模糊分析
故障樹分析以布爾代數為基礎，把事件的概率處理為精確值，在通常的可靠性分析中具有其優越性。然而此處電機工作月球環境的模糊性以及數據的不精確，都會對電機故障發生的概率產生影響，因此難以用一精確值來表示故障發生的概率。此時，就可以對故障樹進行模糊分析。
模糊分析法在充分利用先由統計數據的同時，在一定程度上允許描述誤差的存在，不存在精確值的局限性，因而具有較大的靈活性和適應性。
在空間電機可靠性工程上，需估計的是可靠性的可信程度，而并非一定要用精確值表示系統發生故障的概率。
故障樹模糊分析中是用空間電機故障模糊數描述事件發生的概率，可以更好地發揮工程經驗和主觀判斷。模糊數強調的是經驗在系統可靠性分析和評價中的重要性。其隸屬函數主要根據人的經驗，憑判斷選取，其結果的可信度比精確值表示的可靠度更接近于真實程度。
l 1．2單余度電機結構故障樹模型
由單余度電機結構建立的故障樹模型如圖l所示。
l l 3定義由模糊數表示電機結構單元故障概率
令電機各單元故障發生率為線性模糊數，由p表示“大約為m”的實數域內的模糊數，則該模糊數可用三元組(m，α，β)表示，m為模糊數的均值，d、β為模糊數的左右分布參數；由參數構成的區間覆蓋模糊數p的隸屬度。隸屬度函數成線性變化。α、β可根據模糊性、經驗和統計數據選取。可將模糊數p表示為：p=(m-α；m，m+β)。
根據航天電機參考資料和同類產品對比分析，以各單元故障概率為基本事件的模糊數參數如表1所示，此處α、β按照概率原則選取。
1．1 4引入模糊算子進行分析
(1)故障樹中的與門模糊算子
如果事件i發生的概率為一模糊數p，則與門模糊算子可記為：
即與門的輸出為一模糊數，三參數為   由線性模糊數的代數運算法則可確定如下：
(2)故障樹中的或門模糊算子
如果事件i發生的概率為一模糊數p，則或門模糊算子可記為：

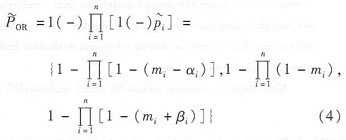

即或門的輸出為一模糊數，三參數為PαOR，PαOR和PαOR。
由線性模糊數的代數運算法則可確定如下：
由以上分析規則，可得頂事件即單余度結構電機失效發生的模糊概率為(O．990 7×10-b，1．049 6×10-b，l. 1121 xlO-b)，由分布函數及月球車工作壽命目標可得單結構空間電機300小時工作的可靠性模糊可信區間為[O．999 666 425，0．999 702 834]，模糊可靠度均值為0. 999 685 169。
l 1．5雙余度電機結構故障樹模糊分析結果

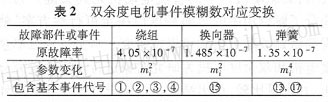

由于結構雙余度的存在，所以將表l中余度結構存在的事件類別所包含的基本事項概率進行數據余度處理，對應參數變換方法如表2所示。
由此變換后進行故障樹模糊分析可得到雙余度電機失效事件的置信度模糊數為(3．740 38×10-7，3．983 96×10-7，4. 227 54×10-7)，即可得到雙余度電佩靠性置信區間為[O．999 873181，O.999 887 794]，模糊可靠度均值為O. 999 880 488。
1．2空間有刷直流電動機可靠性系統模糊評價
1．2 l作為不可修復系統建模
系統按修復與否分為可修復和不可修復系統兩類。可修復系統，即可以通過維修恢復其功能，是從不可修復系統基礎上演變而來。不可修復系統是指系統或其組成單元一旦發生失效，不再修復，系統處于報廢狀態。不可修復系統通常因?yàn)榧夹g(shù)上不可能修復，或者一次性使用，不進行修復。
大多數電機系統通常是可修復系統，這里由于月球車所用機構電機隨月球車共同工作在空間環境中，一旦驅動機構電機發生故障，即在技術上便不可能進行修復，所以此空間電機為典型的不可修復系統，需按照不可修復系統進行建模并模糊分析及評價。這種情況下，可以進行兩種余度電機的可靠性考察。
1．2 2雙余度有刷直流電動機的可靠性系統模型及模糊評價
雙余度有刷直流電動機的系統模型如圖2所示。
此系統模型中與門各事件邏輯關系為：
由概率論可知，與門事件發生的概率為：
或門各事件邏輯關系為：

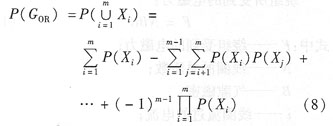

或門事件發生的概率為：
當系統中各事件均為獨立時，由以上模糊規則可以對系統的可靠性水平作出較精確的定量估計。根據各零件基本失效率計算，系統失效率模糊數為：(3．295 956×10-7，3．49×10-7，3．684 044×10-7)。
根據月球車機構電機間歇工作300小時的平均壽命目標，可靠度R可求得：
R=exp(-λt)=O. 999 895 305 (9)
1．2．3單余度電機系統模糊評價結果
由系統可靠性預計法可得到單余度有刷直流電動機各組件為串聯系統模型，其模糊可靠度為0. 999 556 698．
1．3結果對比
以?xún)煞N模糊分析法得到的單余度、雙余度空間直流電機可靠性結果對比，如表3所示。
可以看出，雙余度電機可靠性在各類模糊方法中都高于單余度電機，符合客觀性，表明了兩種模糊分析評價法的合理性。同時可以看出，系統評價法由于是從宏觀思路出發的方法，比從微觀角度的結構分析法得到的結果更具有包容性。
得到以上分析結果后，可根據需要進行可靠性的模糊評價。由于對系統要求不盡相同等因素的影響，評定的結果是不完全相同的，評價結果亦有模糊性。由于人類思維和決策過程的客觀模糊性，可將系統完成規定功能的能力對應為對系統可靠性評價的評語集，例如V={好，較好，一般，較差，差}。系統可靠性屬于評語V的隸屬度μ主要是專家經驗確定。
2結語
采用兩種模糊規則對月球車電機可靠性模型進行分析研究，其結果是對此類空間探測器機構電機的可靠性、可用性和安全性的定量評價。單余度直流電動機和雙余度直流電動機的可靠性數據結果，表明了運用模糊法研究空間電機可靠性也是可行的方案，同時對此類電機的研究提出了一種思路可供參考。其中運用的模糊法則亦可采用其它各類模糊運算法則進行類似的分析和評價。
|
