1三相逆變器供電單相永磁同步電動機變頻調速的控制方法電容分相的單相永磁同步電動機(i主行電容一定)采用單相變頻供電變頻調速時，電機只能在接輔相
圖1單相水磁同步電動機定子電路圖
近于圓形旋轉磁場或橢圓形旋轉磁場下運行，其運行性能會變差。根據文獻【3】的分析，單相永磁同步電動機變頻運行時獲得圓形旋轉磁場的條件為：
為了滿足變頻運行時電機產生圓形旋轉磁場的條件，可以采用分相控制方案，即利用三相橋式逆變器產生兩相相差90。的SFWM電壓給電機供電，電機主、輔相繞組分別接在電路中的4、B和c、B兩點之間口]，如圖2所示。
2步電動機變頻起動過程的轉矩分析
在分析永磁同步電動機起動過程時，常采用似穩態的分析方法。把電機的起動過程當作一系列不同轉差率下的穩態異步運行：并采用磁路疊加原理把永磁同步電動機看成是轉子上無永磁體、不對稱籠型轉子異步電動機穩態運行和永磁體勵磁、定子繞組短路的同步發電機穩態運行的疊加H。在分析單相永磁同步電動機變頻起動過程時，也同樣運用似穩態的分析方法和磁路疊加原理，并把變頻起動過程看成不同頻率下起動過程的疊加。

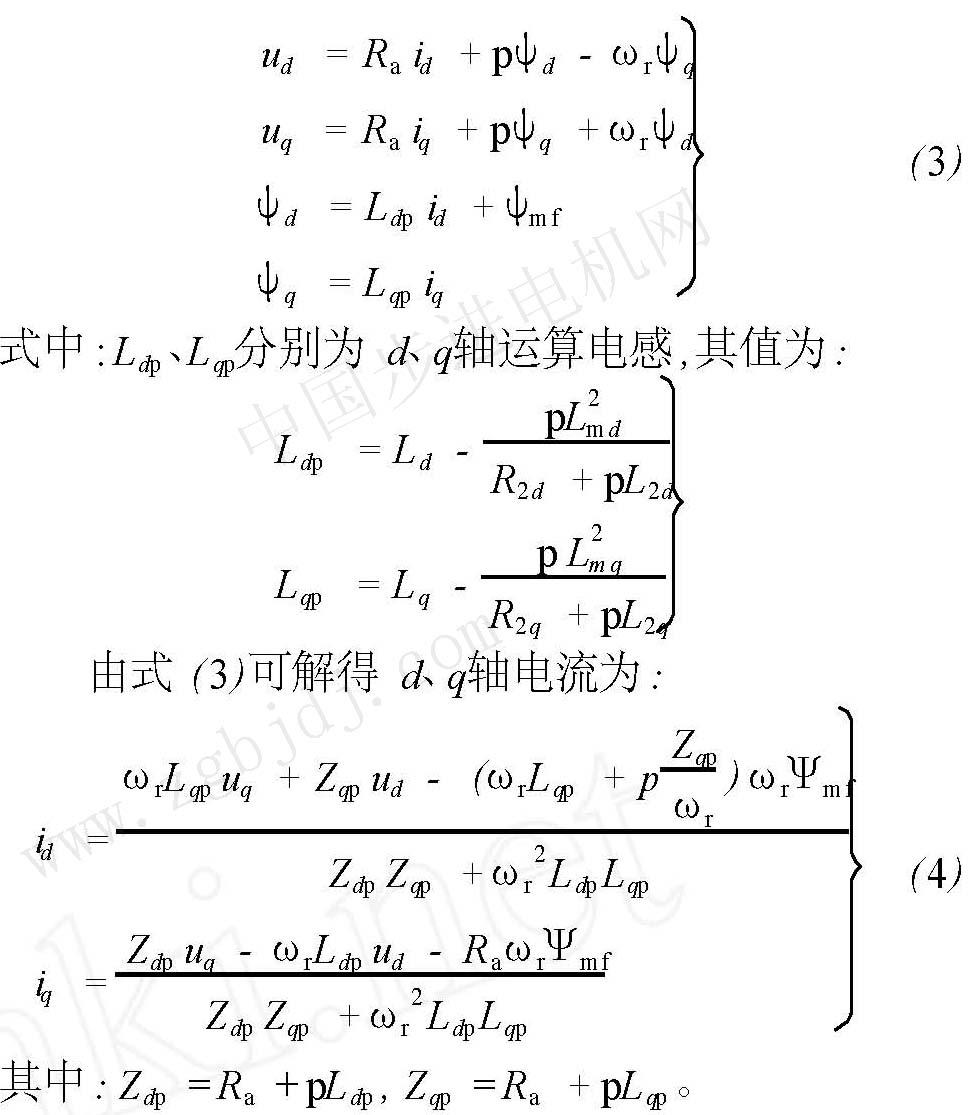

采用運算電抗的概念對單相永磁同步電動機的
數學模型"’進行一系列代數運算，可得（3)
的磁鏈方程和式f4)的電流方程，便可得到用于計算異步轉矩的磁鏈保護V。和電流v、k，而異步轉矩可按下式計算：

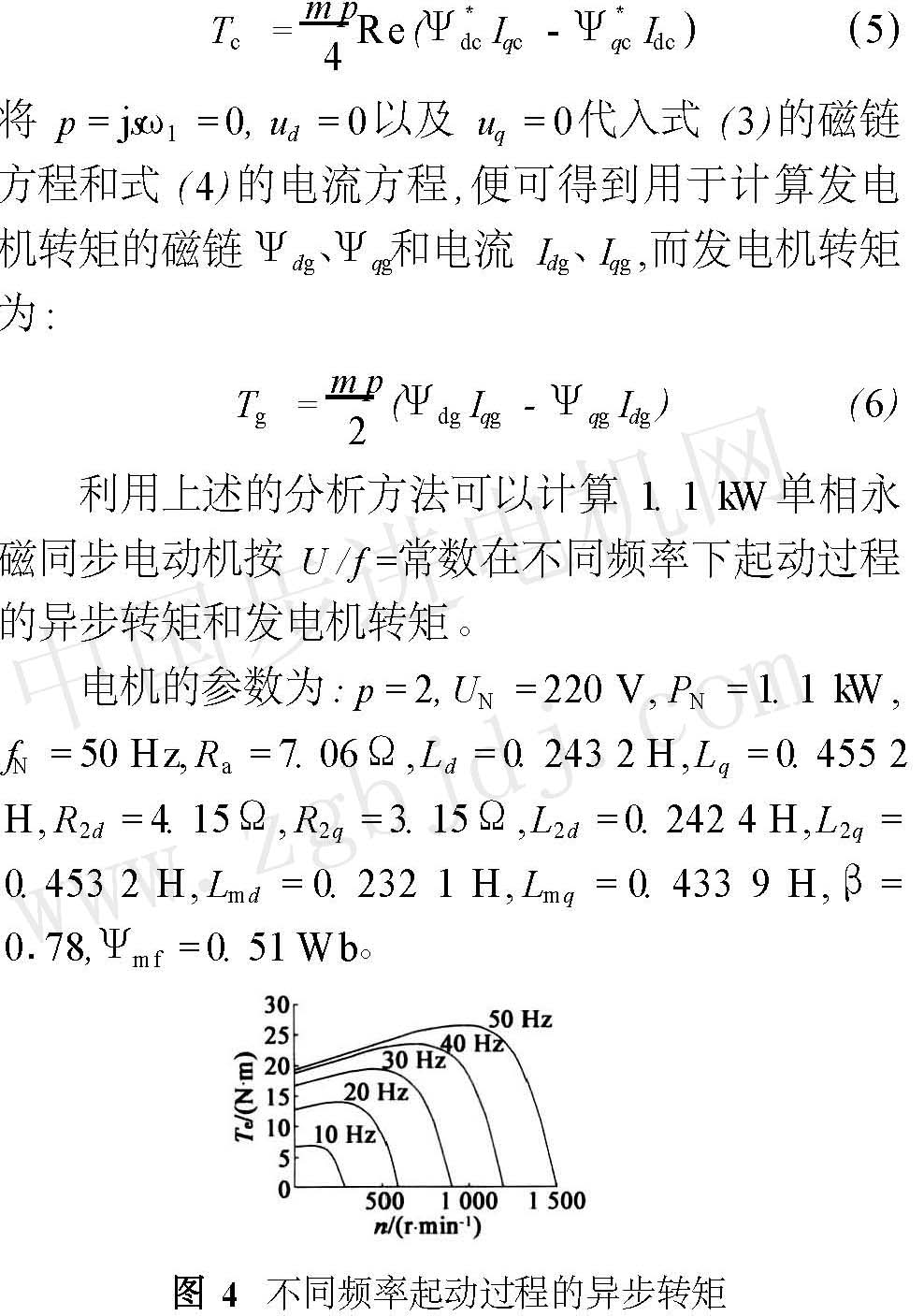

圖4不同頻率起動過程的異步轉矩
異步轉矩和發電機轉矩的計算結果如下：由圖5可以看出，不同頻率起動過程的****發電機轉矩強基本相等，只是各強所對應的轉差率嘶不同。

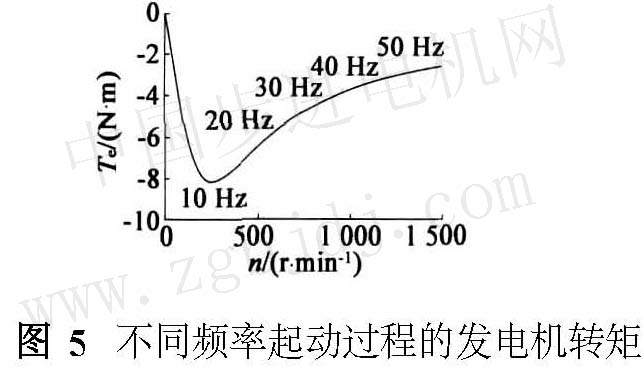

圖5不同頻率起動過程的發電機轉矩頻率越低，‰越小，k在起動過程中出現的時刻越靠后，其在更接近同步速時出現。就異步轉矩而言，低頻時的異步起動轉矩和****異步轉矩嚴重降低這主要是因?yàn)楹鉬／s，角控制方法忽略了定子電阻的影響。由于定子電阻的影響，頻率降低時氣隙磁通
也跟著降低，最終導致異步轉矩的降低。而異步轉矩的大小，直接關系著單相永磁同步電動機起動性能的好壞。常用的恒f／s廢頻起動方法由于無法使電機的過載能力在變頻起動過程中始終恒定，結果導致低頻時的異步起動轉矩和****異步轉矩嚴重降低，造成電機起動困難。為改善電機的變頻起動性能，有必要研究能保證****異步轉矩恒定的變頻起動方法。
3單相永磁同步電動機變頻起動方法的研究
由于異步轉矩對單相永磁同步電動機起動過程起主導作用，所以改善電機的變頻起動性能要從改善起動過程中的異步轉矩著手。為方便分析，現利用等值電路來分析異步轉矩。

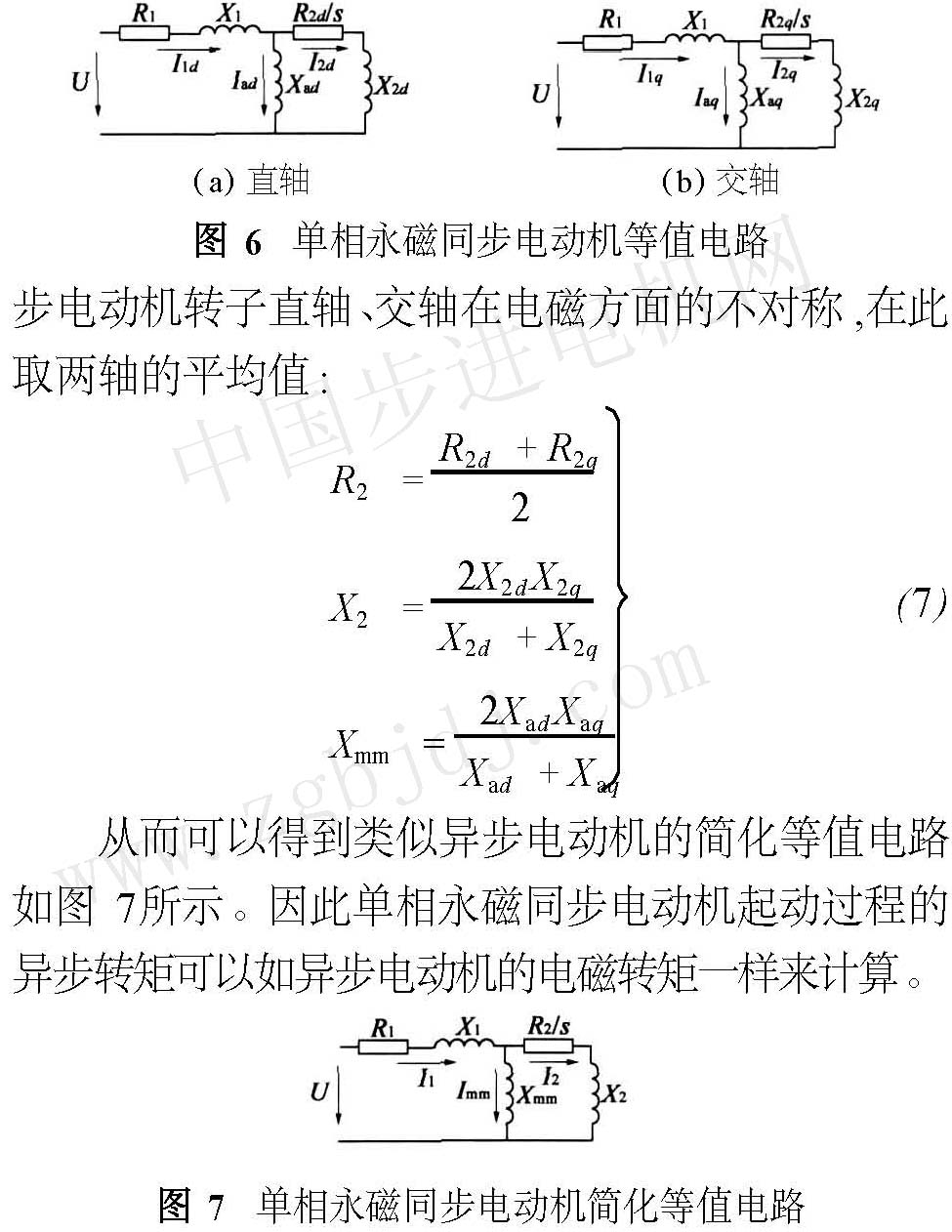

當電機分別處于直軸和交軸時，其等值電路分別如圖6分析6b所示。為簡化計算，對單相永磁同

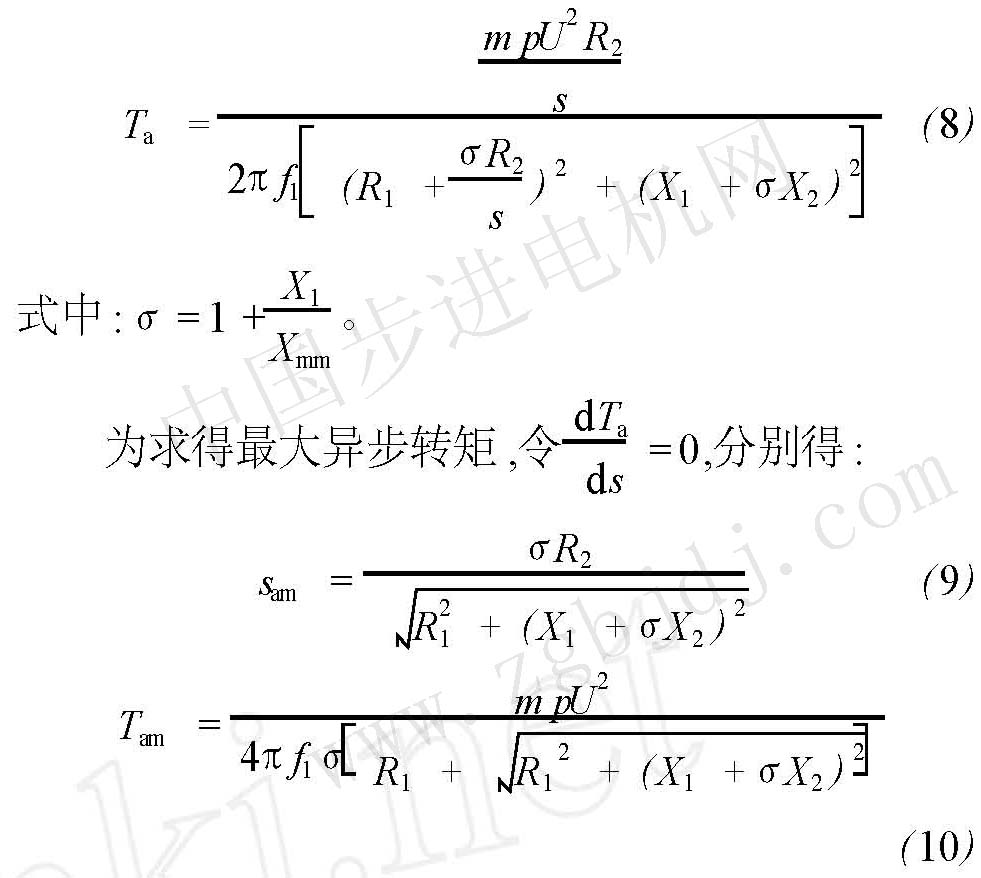

故單相永磁同步電動機起動過程的異步轉矩可按下式近似計算：

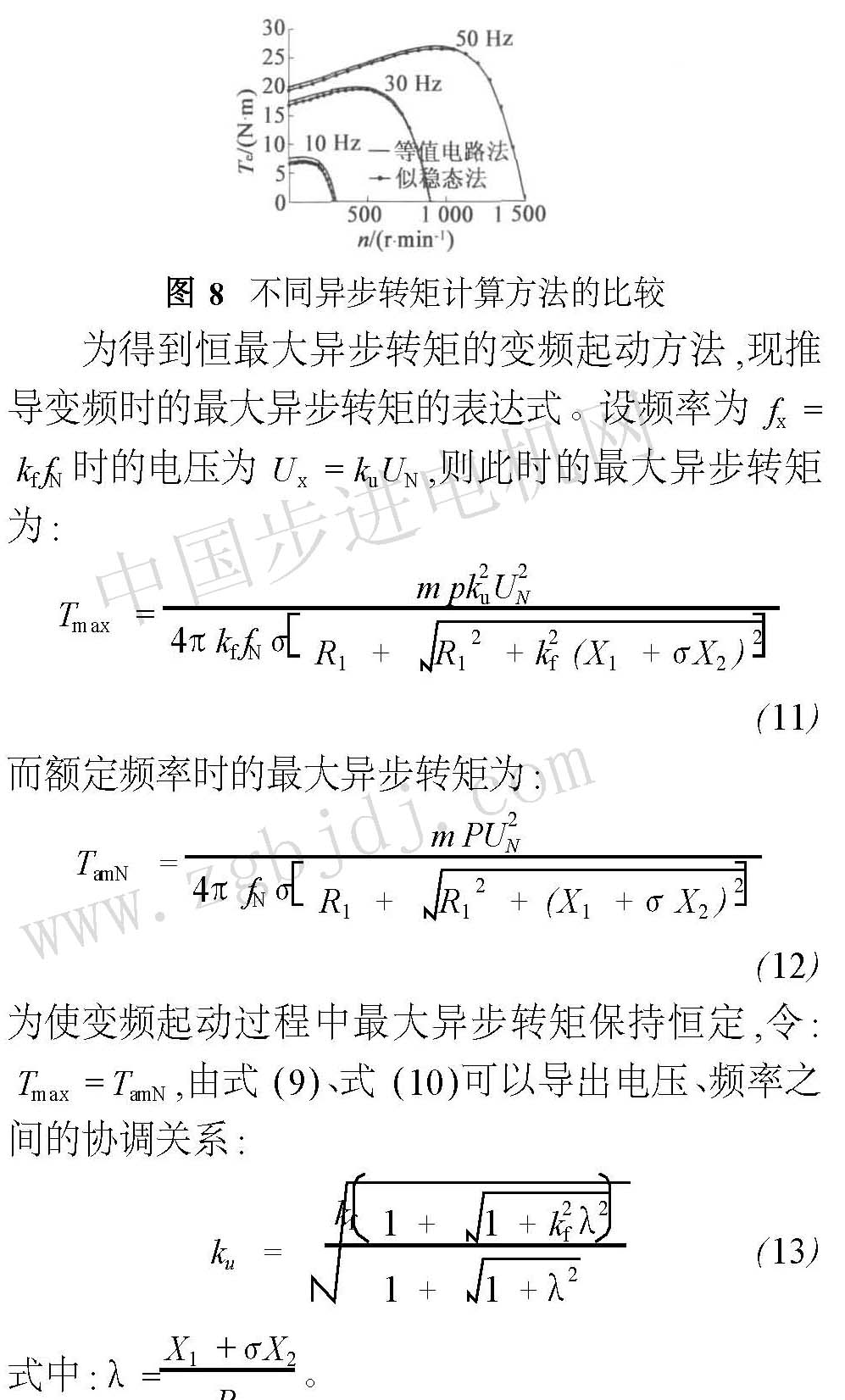

圖8為分別采用似穩態法和簡化等值電路法求得的按f／1．廠=常數在不同頻率下起動過程的異步轉矩曲線。從圖8可以看出，似穩態法和等值電路法
的計算結果十分相近，這表明采用如圖7所示的等值電路法來分析單相永磁同步電動機起動過程的異步轉矩是切實可行的。

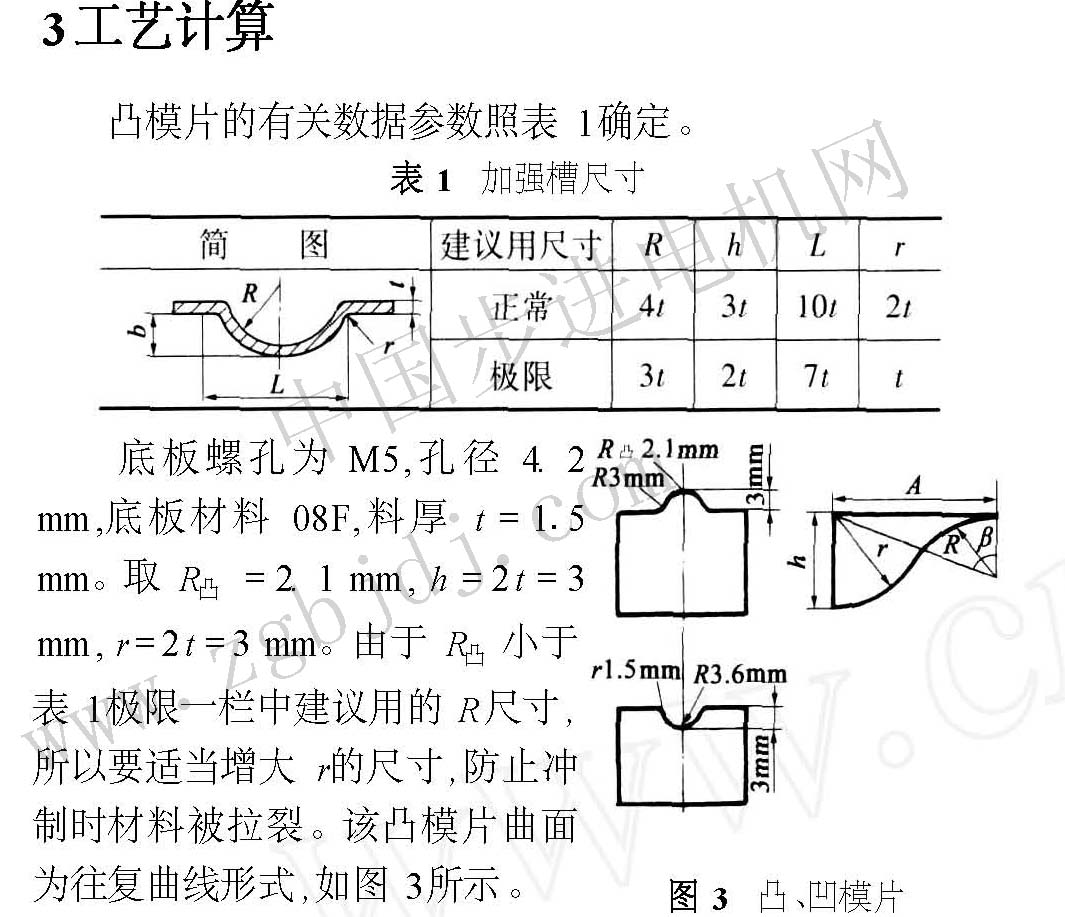

3工藝計算

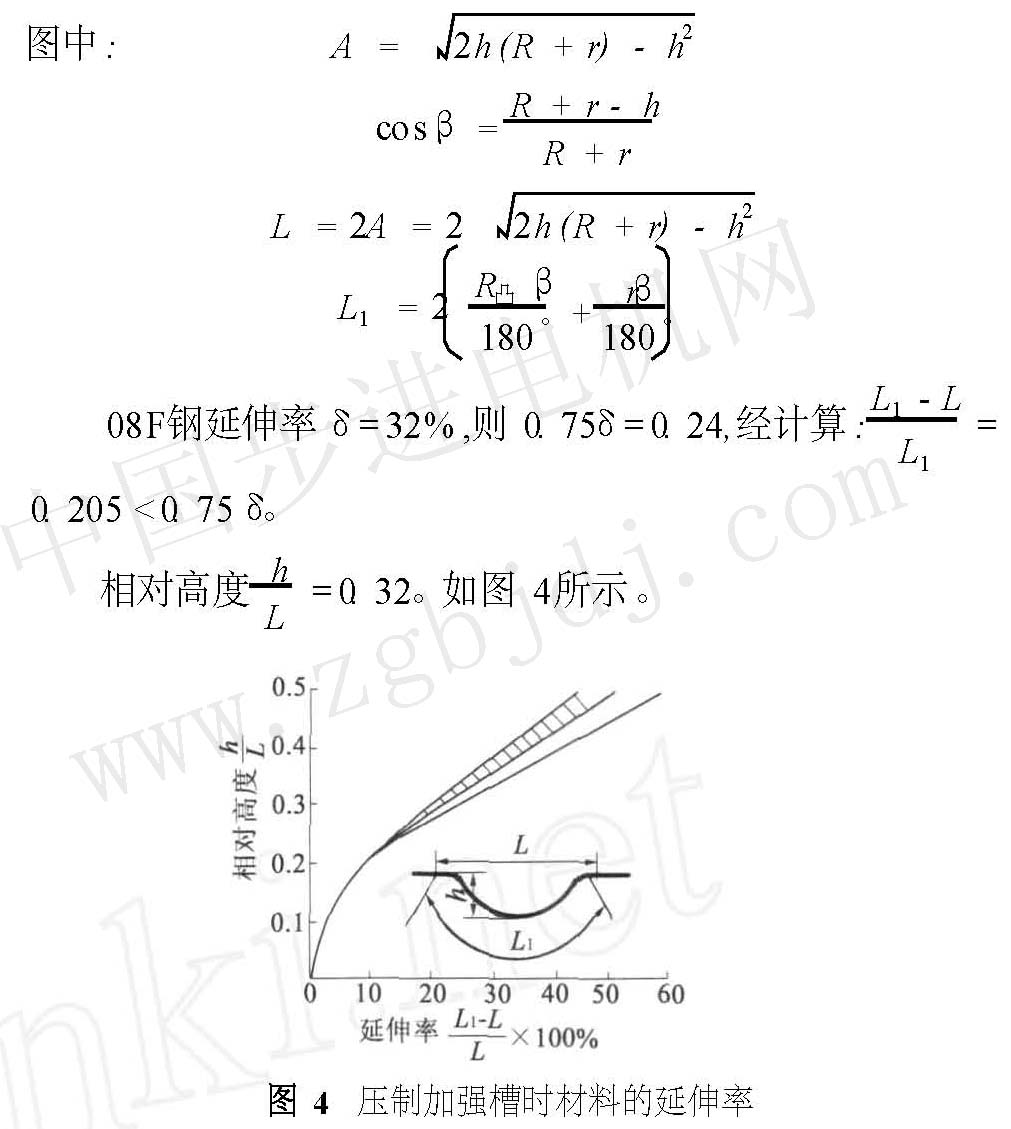

凸模片的有關數據參數照表1確定。
參考文獻
[1]李新華，固克定關于釹鐵硼永砭單相同步電動機產品化的肓甚[LIll湖北工學院學報，2000，1 5(3)：10．12
[2]王泵定，李新華，固克定單相永砭同步電動機起動過程的計尊札阿真[LI Jl電工款學進展，1995：20．25
[3]熊浩，李新華單相永砭同步電動機的變頓調違研究[J]徽特電機，2002，30(4)：23．25，2 9_
[4]葉東，張鋒奇礬麗玲，等稀土永砭同步電動機起動過程研氣L『1l中國電機工程學報，1998，18(5)：335．339，344
[5]熊浩，李新華，固克定基于MAllI．AB單相永砭同步電動機的建幢與時真『LI Jl磁特電機．2002．30f2)：6
