| 電動機功率分析儀監測軟件設計
雷鴻，趙繼敏，李小海，張國軍
(1上海交通大學，上海200240；2上海睿英電氣有限公司，上海200040)
摘要：電動機功率分析儀監測軟件是電動機功率分析儀的重要組成部分。基于windows操作平臺，利用c#編寫了電動機功率分析儀監測軟件，實現了人機交互。該軟件具有數據采集、曲線顯示、歷史數據分析、計算機通信等功能，用戶能夠方便地監測多臺電動機的運行狀態，確保電動機的正常運行。
關鍵詞：電動機功率分析儀；監測軟件；c#
O引 言
隨著大功率電機的廣泛運用，實時監測電機、確保電機正常運行成為了一項艱巨的任務。功率分析儀能夠精確地計算出三相異步電動機運行的有功功率、無功功率、有功電能、無功電能、功率因數、電壓諧波、電流諧波、電壓有效值、電流有效值、電流平衡度、電壓平衡度、三相電動機的運行效率和綜合效率等多項指標，監測和調整三相異步電動機的運行，提高電機的工作效率，防止電機故障的發生。功率分析儀監測軟件更是解決了電機裝配環境差、監測電機數量少、分析數據困難等問題，成為功率分析儀中一個重要的組成部分。
本文介紹功率分析儀監測軟件的設計，詳細介紹了功率分析儀監測軟件的功能、結構以及其它重要模塊的設計。
1軟件功能與結構
功率分析儀監測軟件主要包括監測配置、監測控制、監測數據處理、監測數據查詢等功能，具體包括以下功能：
(1)組建監測網絡，與多臺功率分析儀通信，監測多臺電機的運行。
(2)配置各個功率保護儀的運行參數。
(3)實時地反映各個監測電機的狀態。
(4)實時獲取各個監測電機的各項運行數據，并直觀地反映各參數的變化趨勢。
(5)實時記錄各個監測電機的故障類型、故障時間以及故障時刻對應的各參數值。
(6)方便查詢和分析監測電機的歷史運行數據。
上述功能主要由通信模塊、人機交互模塊和數
據處理模塊三大模塊完成，系統數據流程圖如圖1所示．
2通信模塊
通信模塊主要是完成上位機與多臺功率分析儀之間的通信方式、數據交換和傳輸參數識別。
2．1通信協議
系統采用基于RS485總線的MODBus—RTu協議來完成上位機和功率分析儀之間的通信。RTu模式的MODBus協議是一種主從協議，上位機采用輪詢的方式向多臺功率分析儀發送讀請求數據幀，功率分析儀則采取中斷的方式應答上位機輪詢數據幀。MODBus協議的數據幀包括地址碼、功能碼、數據碼和cRc校驗碼，幀格式如表1所示。
2．1 1地址碼
幀的開始部分為地址域，由1個字節組成，用來表征用戶指定功率分析儀的地址。每個功率分析儀的地址是****的，只有被尋址到的功率分析儀才和上位機交換數據。
2．1．2功能碼
功能碼告訴被尋址到功率分析儀執行何種功能。表2給出了系統中功能碼的定義。
2．1．3數據碼
數據碼有三種類型：(1)讓功率分析儀執行特定功能的數據；(2)要讀取參數變量的編號；(3)對應參數的數據。
2 1．4校驗碼
校驗碼是上位機和功率分析儀檢查傳輸過程中數據正確與否的依據。出錯校驗?zāi)鼙ＷC上位機或功率分析儀不響應傳輸過程中的錯誤數據，提高了系統數據的安全性和可靠性。系統中的出錯校驗采用了16位循環冗余(cRc)方法。
2．2上位機通信方式
功率分析儀監測軟件采用輪詢的方式與每一臺功率分析儀通信。首先，上位機對串口進行初始化，然后對設備層的每一個功率分析儀進行輪詢，以0．5 s為一個周期，發送讀取運行參數請求幀后，等待功率分析儀的響應，如果超時進行下一個功率分析儀的數據讀取，并且實時判斷功率分析儀的響應消息是否正確，無論數據幀錯誤還是響應超時都將產生一個錯誤，在實時數據庫系統中記錄下來，并顯示給管理員。調試時，在連續三輪中對同一地址輪詢都出錯時，此地址對應的功率分析儀將被屏蔽，直到調試人員來重新調整。然后，對網絡檢測正常的功率分析儀進行輪詢。第一次監測時，上位機讀取協議規定的所有參數，以后如果整個系統都正常，既沒有調整參數也沒過載時，上位機將以0 .5 s為周期，發送讀取運行參數請求幀一直輪詢。上位機監測軟件的讀數據流程圖如圖2所示。
2．3功率分析儀通信方式
功率分析儀采用中斷方式接收數據幀，其流程圖如圖3所示。數據幀與數據幀之間的間隔標志用時間來判定，當(1／波特率)10 3．5時間內沒有接收到新的數據時，則表示接收一個完整的數據包結束，反之則接收數據包還未結束。
功率分析儀在與上位機的通信時，主要對兩種上位機數據幀做出應答，分別為上位機讀數據幀和上位機配置數據幀。當功率分析儀接收到上位機讀數據請求幀后，功率分析儀就會將對應的數據按規定的數據幀格式應答給上位機。如果收到配置數據幀，功率分析儀就會按數據幀格式解包，然后將對應的數據存到配置參數的對應位置，并按新的配置參數運行功率分析儀。
3人機接口模塊

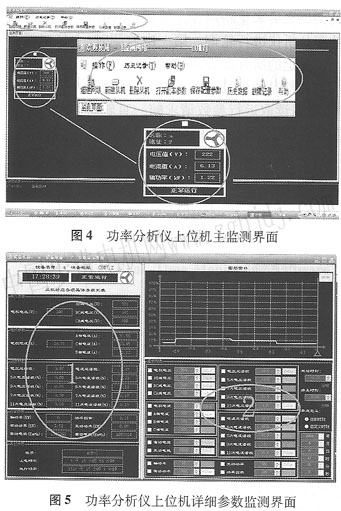

人機接口模塊實現人機交互，用戶可以方便地查看所有電動機的運行。監測界面主要包括監測主界面和詳細參數界面，如圖4和圖5所示。
監測主界面主要顯示監測網絡中所有被監測電機的運行狀態和主要參數值，包括電壓值、電流值和軸
功率值。另外，在監測主界面巾還具有新建從機、刪除從機、啟動監測、停止監測、組建網絡等功能。
詳細參數界面主要顯示某一臺被監測電機的所有參數值。圖6顯示了當前電機在某一時刻的所有
運行參數值，并以ls的速度刷新參數值。根據圖7中的選擇和****值設定，圖形窗口以圖形的方式直觀地顯示11次電壓諧波的變化趨勢(如圖5中的波形)，并以1 s的速度刷新圖形顯示。
4數據處理模塊

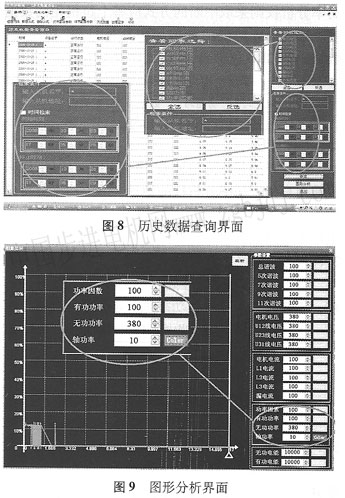

數據處理模塊的主要功能是查詢功率分析儀的歷史運行數據，如圖8所示，分析歷史運行數據如圖9所示，和記錄功率分析儀的故障。
歷史運行數據查詢按照不同的檢索條件進行檢索，其中包括按沒備名字檢索、按設備地址檢索、檢索特定時間內的歷史數據、檢索特定參數的歷史數據等。圖8給出了參數列表窗口和時問檢索窗口，圖中還顯示名字為a的電動機檢索到的所有運行數據。
圖9給出了圖8中檢索數據的圖形分析，從圖9可以方便地分析任意一臺電動機任意時間段內任意參數的變化趨勢，進而判定電機是否為正常運行，或分析在該時間段內出現故障時各個運行參數變化的特點。
5 C#實用技術
5．1 c#數據庫操作
在軟件設計中，系統涉及到了大量的數據處理，需要一個龐大、方便的數據庫操作技術來完成。
ADO．NET是NET namework提供的一組專門用于存取數據的類，其中包含的一些對象可以配合sQL語言對數據庫進行操作。在ADO NET中，包含有用于連接數據庫、執行命令和檢索結果的各種組件，能夠方便地操作數據庫。
ADO NET對象主要包括與數據庫直接連接的聯機對象和與數據庫斷線的斷線對象。本系統需要保存大量的運行數據，如果頻繁地使用聯機對象將影響系統的運行速度，如果使用斷線對象又容易丟失大量的數據，因此，本系統將兩種數據庫方法進行了整合，采用定時間隔存取的方法，以一定的時間為間隔，運用斷線對象的方式存取數據，既降低系統資源的消耗，提高了運行效率，又能防止數據丟失，提高了系統的安全性。
5 2 C#GDI+繪圖
為了直觀地分析各個電參數的運行趨勢，圖形分析各個電參數的變化趨勢是必不可少的。在c#中，cDI+繪圖技術可以方便地繪制各種圖形。
GDI+是一種構成windows xP操作系統的子系統應用程序編程接口(API)，其中Graphics類封裝了豐富的繪圖功能，使程序員方便地繪制文本、線條、矩形、曲線、多變形、橢圓和貝塞爾曲線等。在本系統中，監測界面中的監測窗口和歷史數據分析窗口都是基于GDI+的應用。
5．3 c#線程操作
線程處理使c#程序能夠進行并發處理，以便用戶同時進行多個操作。systems．Threading命名空間中提供了支持多線程編程的類和接口，使用戶可以方便地執行創建和啟動新線程、同步多個線程、掛起線程以及終止線程等操作。
在監測軟件的設計中，啟動了兩個線程：一個線程為主線程，主要負責響應用戶的各種操作；另一個線程為通信線程，主要負責與功率分析儀的通信和數據測存儲。
6結語
本文利用c#語言在數據庫操作、線程處理、圖形處理等方面的強大功能，采用基于RS485的MODBus—RTu通信協議，開發出了一套實用的實時電動機功率分析儀監測軟件，成功地實現了多臺電動機的運行監測，較好地防止了電動機故障運行，同時，提供給了用戶方便、快捷的電動機性能分析方法，成功解決了監測環境限制、可監測電機數量少、分析數據困難等問題。
|
