| 1 mm金屬柱微超聲波電機定子模態分析
曲建俊，陳會國
(哈爾濱工業大學，黑龍江哈爾濱150001)
摘要：對彎曲旋轉實心金屬柱微超聲波電機的定予進行理論和實驗研究，找出了影響電機定子振動模態的
主要因素，提出了設計原則。制作了三個定子直徑lmm微超聲波電機，它們的長度為22ram，其工作頻率23kHz，
在激勵電壓峰一峰值為220V時，其****堵轉力矩為12μN(yùn)·m，空載轉速為1500r／min，并測試了該電機的空載特性。
關鍵詞：實心柱式微超聲波電機；定子振動模態；影響因素
0引言
超聲波電機是20世紀80年代以來發展起來的新型驅動器，其工作原理是由壓電陶瓷在彈性體的表面激發出橢圓運動，依靠定子和轉子之間的摩擦力推動壓在彈性體上面的運動體運動。
因此它具有普通電磁電機所沒有的低速大轉矩、動態響應快、無電磁干擾、慣性小、控制特性好、定位精度高、重量輕、結構簡單等突出特點，因而在工業控制、精密儀器儀表、航空航天、汽車專用電器、智能機器人等領域中有著廣泛的應用前景。超聲波電機還可直接驅動負載，避免了使用齒輪變速而產生的振動、噪聲、間隙以及低效率、難于控制等一系列問題。
超聲波電機是一種全新的自動控制執行和驅動元件，也是一種嶄新的傳動形式，是對傳統電磁驅動原理的突破和有力的補充。二十世紀末期以來，超聲波電機技術得到了迅速發展，日本、美國、德國、新加坡、英國、韓國、意大利、荷蘭、瑞士等國的許多大學和科研機構都有人在研究和開發超聲波電機技術。其中，日本和美國處于世界****地位。近年來，我國在這方面也取得了長足進展。在可以預見的未來，超聲波電機將在全世界范圍內獲得廣泛的應用，并將部分取代傳統的微、小型電磁電機，使人們的生產、生活更為便利.超聲波電機按照其特性有很多種分類方法，按定子振動模態不同分為：行波型超聲波電機，駐波型超聲波電機，行波駐波混合型超聲波電機；按電機自身的形狀與結構可以分為：圓盤或圓環型電機，柱狀電機，平板電機；按能量輸出方式分為：旋轉型電機，直線移動型電機等。在所有的超聲波電機里，柱狀彎曲旋轉超聲波電機被認為是最易微型化、最易細長化的超聲波電機，同時由于其制備工藝相對簡單，也是最容易實現產業化的超聲波電機。
柱式超聲波電機按定子基體材料和結構的不同又可以簡單的將其分類如下：
其中壓電片夾心式、壓電管式和壓電柱式超聲波電機出現的比較早，各自都有其獨特的特點，也部分在某些領域開始應用，但要再進一步實現微型化和產業化在工藝上都有難以克服的困難和不足之處。
本文研究了實心金屬柱彎曲旋轉超聲波電機，它的定子是由一個粘貼壓電片的形狀為半圓半方形的金屬柱組成，具有結構簡單，易于微型化的優點。并用有限元軟件對定子進行分析，找出了影響電機定子振動模態的主要因素，得出了一些對定子設計有參考價值的數據。制作了三臺定子直徑lmm微超聲波電機，并初步測試了其空載特性。
1金屬柱微超聲波電機的結構和原理
本論文所研究的金屬柱微超聲波電機，主要由定子、輸出力矩的轉子以及給轉子加壓的預壓力機構和封裝外殼組成，如圖所示，圖1為電機結構示意圖，圖2為組裝好的電機樣機照片。其封裝外殼的尺寸比較大，是考慮到組裝和調試的方便，其實可以做的非常小。
該結構的主要特點是整個驅動機構罩在一個金屬外套里面，上套筒通過微軸承、聚四氟乙烯墊圈給小彈簧提供預緊力。上套筒和軸之間通過小軸承連接。轉子置于定子之上，是電機的動力輸出部分。定子的下端直徑稍大的一段金屬柱做為它的夾持端，通過這一部分和固定裝置相連。

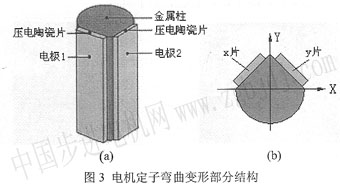

本文所述電機定子結構如圖3所示。在構成定子的金屬柱的側面加工出兩個相互垂直的平面，并在平面上貼上兩個帶有電極的矩形壓電片。壓電陶瓷片采用橫場振動模式的PzT-4壓電陶瓷長薄片，壓電片在交變電壓的激勵下會產生長度方向上的伸縮運動。當壓電片受到交變電壓作用產生伸縮振動時，就會帶動和它粘接在一起的金屬柱作彎曲振動。
而為了改進摩擦接觸界面間的壓力，把定子端面加工成錐形，從而增大了接觸壓力，改善了，接觸狀況。如圖3b所示，當以接近共振頻率的交變電壓激勵x片時，定子會在x方向上激發出彎曲振動；當同樣激勵y片時，定子會在Y方向上激發出彎曲振動。利用這兩個空間和時間上都相差90o的彎曲振動，可以合成定子的彎曲搖頭運動；此時定子端面邊緣質點作橢圓運動。
定子的振動模態對超聲波電機性能有重要影響，為此，必須搞清楚哪些因素會影響定子的模態。本文研究了定子的長度、固定夾持方式和兩平面夾角等對定子的振動模態的影響。
2電機定子模態分析
電機設計的關鍵是定子設計，對其要求是使定子能夠在超聲頻段內正常振動，并且能量轉換效率又不能太低。下面我們主要從三個方面對影響定子振動模態的岡素進行研究。
2 1長度對定子振動模態的影響
長度對定子振動模態的影響主要表現在對振動頻率的影響上，電機定子長徑比過大時，它的共振頻率就會很低，反之，就會很高。而當定子的共振頻率低于20 kHz時，電機工作在非超聲頻段內，將會產生噪音。當定子的共振頻率高于100kHz時，將會增加電能轉換的高頻損耗，降低電機效率，增加控制難度。所以，為了降低噪音、節省能量和控制上的方便，我們一般選擇電機工作頻率在20～100 kHz之間。
通過對直徑為1mm，兩平面夾角為90o，不同長度的定了進行建模，并借助于ANsYs有限元分析軟件對其進行模態分析，得到了它們的二階共振頻率，計算結果如表1所示：
從表中可以看出，隨著定子長度，的增加，定子兩個方向的固有彎曲頻率f2x和f2y都減小，當長度為12 mm時，f2x和f2y比較接近。由此，我們可以推斷，當用這兩個頻率之間的任一頻率來激勵定子時，會產生兩個相互垂直的彎曲模態，從而使定子產生彎曲搖頭運動；這就說明此定子在結構尺寸上是合理的。
2 2固定方式對定子振動模態的影響
在電機的整個結構中，對定子安裝固定是非常重要的，但這勢必會影響到定子振動模態的振型和共振頻率，固定方式對電機定子的模態也有很大的影響，為了找尋合理實用的定子模態，我們對各種固定方式進行了嘗試，圖4是電機定子同定方式示意圖：
在分析過程中，我們選擇了兩種方案：一是在四個方向緊固，并變換軸向和周向位置。二是在兩個方向緊固，變換軸向和周向位置，以選取比較合理的振型和頻率。

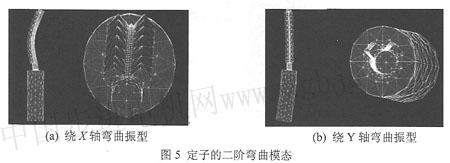

圖5是我們的計算結果，從圖中可以看出，定子有兩個在空間上相互垂直的二階彎曲振型，繞X軸的二階彎曲振型和繞Y軸的二階彎曲振型，其頻率分別甩fx和fy表示。長度為12 mm，直徑為l mm的定子的二階彎曲固有頻率fx=2l. 315 kHz，fy=21. 828 kHz。可以看出定子的這兩個相互垂直的二階彎曲固有頻率比較接近，當用這兩個頻率之間的任一頻率來激勵定子時，會激勵出這兩個相互垂直的彎曲模態，從而使定子產生所需要的彎曲搖頭運動；這說明本論文所采用的電機定子固定方式是合理和符合實際的。
通過分析和電機樣機的組裝、調試，得出以下兩個結論：
(1)固定位置適合在定子固定部分1／3以上，否則會引起定子彎曲變形部分結點上移，減弱定子的振幅，并且出現偏振現象，既振動方向和x軸或y軸不是垂直的而會出現一個夾角。
(2)不適合用兩個方向固定，因?yàn)檫@種情況下可能出現兩個相互垂直的模態其共振頻率之間差別較大，從而增加控制和調試的難度。
2 3兩平面夾角對定子振動模態的影響
以上所述的兩個平面在實際加工中，小可避免的會存在加工精度的問題，出現兩個平面不完全垂直的情況，下面來分析一下當這理論上相互垂直的兩平面問的夾角大小改變時，對其振型和固有彎曲頻率的變化。我們?nèi)匀贿x擇定子的直徑D=1mm、長度 l，=12mm，計算結果如表2所示。
從表中可以看出，隨著兩側平面的夾角φ的增大，彎曲頻率f2x和f2y都有增大的趨勢，但是兩個方向上的頻率f2x和f2y在φ=90o時最接近；同時在定子的振型陶中還發現，兩平面不相互垂直時，兩個二階彎曲振型方向不再垂直與對稱軸的方向。這樣定子端面質點的橢圓運動軌跡也會不一致，定轉子間的能量轉換效率將會下降，影響電機的輸出性能
3微電機樣機的特性
做出了樣機，測試了定子直徑為1mm微電機的基本輸出特性。包括頻率一轉速特性、電壓轉速特性、相位差一轉速特性。
3 1轉速隨頻率的變化
在激勵電壓的峰-峰值Vp-p=222 v 下，初步測試了在兩路激勵電壓的相位差φ為90o時，空載轉速Ⅳ隨頻率的變化。如圖6所示。
從圖中可以看出，當激勵電壓的頻率f在14～28 kHz之間時，電機會轉動，而且隨著頻率的增加，電機的轉速先增加后降低。出現這種現象的原因是因?yàn)閷?duì)于一個振動系統而占，當激勵頻率發生變化時，它的振動狀態也會發生變化，必然導致輸出特性發生變化。當激勵
頻率接近諧振頻率時，振動會逐漸增強；當頻率遠離鑿振頻率時，振動會逐漸減弱；所以圖中會出現一個極大值。
3 2轉速隨電壓的變化

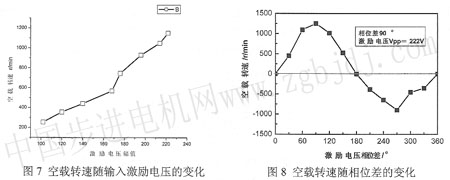

圖7是在頻率,f=22 kHz時，測得的相位差φ=90o時，電機的空載轉速Ⅳ隨激勵電壓V的變化曲線。從圖中可以看出，在相位差φ=90o時，轉速都隨著輸入電壓的增大而升高。出現這種現象的原因是，電機的定子是利用壓電陶瓷片來實現能量轉換的，由壓電陶瓷的壓電性能可知，當外加電場的電壓增大時，其縱向形變也會增大，從而導致整個定子振動的振幅也隨之增大。而振動振幅的增大可引起撓曲響應增大，導致定子邊緣質點橢圓運動的軌跡也隨著擴大，所以會使電機的轉速隨外加電壓的增大而升高。
3 3轉速隨相位差的變化
圖8是在工作頻率f=22 kHz、電壓Vp-p=220V下，測得的電機空載轉速Ⅳ隨著相位差φ的改變而變化的曲線。
從圖中可以看出電機在φ=90o左右時，順時針?lè)较蜣D(zhuǎn)速N達到極大值；而電機在φ=270o
左右時，逆時針?lè)较虻霓D(zhuǎn)速N達到另一個極大值；當φ=0o和φ=180o左右時，電機的轉速N為零。
從理論上來講，當激勵電壓相位差從0o到：360o改變時，轉速圖應該符合正弦規律，但圖示卻出現了偏差。出現這種偏差的原因可能為：電機定子的兩個平面在加工時存在著誤差，兩平面并不相互垂直，而且整體結構關于對稱軸也不完全對稱，所以定子在兩個方向上的彎曲振動并不垂直，而且也不同型；使定子端面質點橢圓運動軌跡不完全一致，所以轉速圖象偏離了理論值。
4結論
針對電機定子振動模態的影響因素進行了理論及實驗研究，找出了三個豐要的相關因素的影啊結果，得出了對結構設計和調試有指導意義的結論，制作了l臺定子直徑lmm超聲波電機。該電機的定予為實心金屬圓柱體。這種電機比壓電柱電機有更犬的優點：制造成本低，結構簡單，可以做的非常小，適合微型化和產業化。在工作頻率f=22 kHz、激勵電壓Vp-p=220 v條件下，測試出該電機的堵轉力矩約為T(mén)0=12 uN·m，空載轉速N=1500 r／min左右。
參考文獻
[1]褚祥誠，李龍土壓電超聲微電機的研究壓電與聲光2001、23(4)：279-282
[2]羊全剛，張凱，周鐵英，等彎曲旋轉超聲電機接觸截面錐形角的分析與實驗聲學學報，2002，27(5)：413—419 |
