| 微小型超聲波電機的制造工藝
摘要：敘述了各種微小型超聲波電機的驅動機理、工藝方法利性能指標。詳細討論了電機制造工藝中應注意的一些關鍵問題，并通過對電機的兩相阻抗特性的對比，分析了加工工藝、邊界條件以及裝配安裝使用等制造工藝對不同尺寸電機精度的影響。
關鍵詞：微小型超聲波電機；制造工藝：阻抗特性
O引言
1980年日本學者指田年生成功地制造出第一臺可以滿足實際使用要求的超聲波電機，近30年來各種類型和結構的超聲波電機不斷地被研制，其性能指標也越來越接近實際工程應用的需要。超聲波電機發展也經歷了從大到小，從小型到微型的一個過程。隨著微電子機械系統(MEMs)開發的深入，作為微電子機械系統中關鍵執行部件的微電機的研制越來越受到人們的關注。超聲波電機不會因尺寸的減小而功率急劇下降、轉換效率降低，具有功率體積比大、結構簡單靈活，且更能滿足MEMs對電機的輸出力矩要求的特點，使其成為****發展?jié)摿Φ尿?qū)動器。事實證明，微型超聲波電機在航空航天、半導體工業、醫療器械等領域已經起到了電磁電機、靜電電機等不司替代的作用㈣。
1微小型超聲波電機的類型
目前，國內外微小型超聲波電機主要有三類：在硅基體上沉積薄膜的超聲波電機、在金屬上沉積薄膜的超聲波和陶瓷塊體結構的超聲波電機。1992年麻省理工學院Anita M·Flynn等在2 2㈣×2 2mm的氮化硅薄膜上沉積20nm厚的Ⅲ層，然后沉積460nm的Pt層作為底層電極，再用溶膠一凝膠法沉淀PzT薄膜并覆蓋金膜作為頂層電極，制作出微型行
波超聲波電機，定子的外徑為2㈣，內徑為l 2 mm。平面內的電極分區如圖1所示。每片電極激發出l腿波長的駐波，通過施加圖1所示相位的激勵電壓，在薄膜面內可以激發出兩個波長
的行波，從而推動放置在薄膜面上的透鏡轉動。電機的轉速范圍為100～3【)()r／min。Ic工藝制造的微型電機尺寸小，可以把電機與驅動控制電路很好的集成起來，但工藝過程較復雜。用
薄膜定子時電場與應力場的耦合問題給理論分析帶來了很大的難度，電機的輸出性能很難得以保證。
薄膜壓電陶瓷電機是在金屬基體的表面沉積有壓電薄膜的另一類固態微超聲波電機，日本對微小型超聲波電機的研究和應用始終處于世界****地位。1998年?yáng)|京大學T|akeshi Morita利用水熱法在金屬體表面沉積壓電薄膜的方法研制出種高性能的微型超聲電機。其壓電振子采用PzT薄膜制成，并在薄膜的外表面覆蓋的四個電極，結構如圖2相差90。的交變電壓，中間接地。利用PzT的d3I效應，相對的兩部分陶瓷共同激發出金屬柱體的一個方向的彎振。兩個相位和空間上都相差90。的彎振的合成
使定子形成搖頭運動，定予端面的質點運動軌跡為橢圓運動，進而驅動轉子。電機定子直徑2 4 mln，長10mm，在電壓峰一峰值為15 v下的****轉速為880 r／nlln，
力矩達7 H N·m。2000年nkeshi Morita對這種電機進行進一步微型化，采用相同的工藝制造出直徑1 4 。mm，長5 mm當施加20V。。和5 3mN預壓力的實驗條
件下，輸出力矩為0 67 uN·m的微型電機。
陶瓷塊體結構的超聲波微小型電機是這幾種類型中輸出院下人工智能實驗室研制的贏徑8mm、長3mm的行波電機，工業公司推出的直徑11mm、長2㈣、并將壓電陶瓷縱向振機，其啟動轉矩為70rnN·m。國內清華大學周鐵英教授在微型超聲波電機的研究方面處于****地位。2001年其課題組成功研制出直徑為1mm、長5mm的微型超聲波電機，其結構如圖3所示�！啊痹趬弘娞沾芍捻敳空辰Y(jié)定子I蝎的結構設計，使整個電機加工工藝_人大簡化。工作時，陶瓷柱一端固支，激發出壓電陶瓷柱相互垂直的兩個固一階彎曲振動，形成定子的搖頭運動。通過預壓力的作用驅動轉子轉動。該電機壓電柱的均勻極化對工藝提出了較高的要求，同時壓

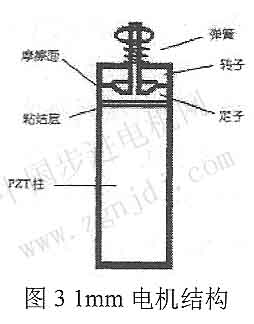

 圖3 1mm電機結構
電陶瓷柱因?yàn)闄C(jī)械諧振而發熱的問題，在一定程度上也會影Ⅱ自電機的性能。
2微小型超聲波電機的制造工藝
2 1壓電材料的制造
一般來說，壓電材料就是陶瓷。作為壓電陶瓷的原材料，在晶體結構上一定是不具有對稱中心的晶體，如氧化鉛、氧化鋯等。將這些原材料在高溫下致密燒結，制成陶瓷，并將制好的陶瓷
在直流高壓電場F進行極化處理，才能成為壓電陶瓷。超聲波電機使用的是鋯鈦酸鉛，該材料具有高機電耦合系數和高穩定性等各種特性，在使用溫度范圍沒有相變點，溫度特性相當穩定，有
較高的居里點。陶瓷性能的好壞與制造工藝密切相關。所采用的原材料是預燒過的粉末，因此陶瓷的制造工序主要有研磨、壓粉、排膠、燒結、被電極、極化等。其中最重要的工藝是燒結致密化和人工極化這兩個關鍵工序。大于l一2mm的陶瓷可以采用傳統的磨削技術加工，而在lnlm以下的陶瓷就必須采用EI』1D工藝。它的磨削力較小。YAG激光切削加工工藝特別是先進的壓電陶瓷的加工工藝的開發極大地促進了微小型電機的發展。激光切割、IC工藝、壓電薄膜的沉積方法、壓電陶瓷的極化工藝和璉電管、柱的加工等都是推動微型超聲電機不斷發展的重要因素。
2 2零件工藝的要求
超聲波電機是利用壓電陶瓷在定子中激發超聲波動，使定子產生柔性振動的一類非電磁電機，其振幅一般在微米級，加工定子幾何尺寸的準確性是電機性能的保證。因此要求保證匹配塊
所開槽的位置精度和深度，匹配塊與壓電陶瓷配合面的平整性以及零件配合面的精度要求。另外各零件加工處理后，需要按照所選材料進行適當?shù)臒崽幚砗蜁r(shí)效處理，以消除熱應力和組織應力，使定子振動性能長期穩定。
為了能夠使定子振動能有效地轉化為轉子的動能，需要對定轉子接觸表面提出較高的要求。定轉子接觸表面的平面度、粗糙度關系到噪聲、能量轉化效率、運轉平穩性等性能。定轉子必須
盡量保持面面接觸，使預壓力在整個接觸面上均勻分布。接觸面的表面粗糙度及平整度要求是必不可少的，所以要對定轉子接觸面進行研磨和拋光。同時對壓電陶瓷進行性能檢驗，觀察壓電陶瓷表面，去除有裂紋的陶瓷片，然后使用曲s測試儀測量壓電陶瓷的壓電系數，要求其坊3大于
400p(m_哆
2 3粘結層的要求
定子彈性體與壓電陶瓷之間是粘結在一起的。實驗證明定子的振動模態頻率隨粘結層厚度增加而略有增加。因?yàn)槌暡姍C(jī)定子在粘結之前，定子彈性體和壓電陶瓷均需經過打磨處理，使
得粘結表面具有一定的粗糙度，因此定子彈性體和壓電陶瓷之間的粘結層厚度并非均勻，由此可知二者之間在部分位置是導通的。激勵電壓實際是加在這兩部分j二，但是粘結層上的壓降小，
可以忽略粘結層介電性對定子振動特性的影響。粘結層密度增加時，定子模態頻率略有下降。選用較高彈性模量的粘結劑，有利于增加電機定子的軸向和切向振動位移幅值，從而增加電機定、轉子之間的摩擦驅動力和切向相對速度，提高電機的輸出力矩和效率�！啊蓖ㄟ^(guò)表面處理、烘干、粘結、加壓固化等工藝過程，提高粘結層抗剪切和抗剝離強度，采用較薄的粘結層厚度(一般控制在壓電陶瓷片厚度的1左右)可以提高壓電陶瓷與定子彈性體之間的粘結效果。
2 4不同直徑電機的阻抗特性比較
超聲波電機定子的電導納特性能夠綜合反應定子的性能指標，而且通過其阻抗特性的掃描，能夠估計定子等效電路的元件值，從而對電機的性能進行預測和評估。實驗中采用HP 3522阻抗特性測量?jī)x、GPIBJ、f墓訊卡和基于L曲vleW的測試平臺對樣機進行掃頻測試。并通過對超聲波電機定子的A、B兩相的輸入阻抗曲線的對比，分析制造工藝對601nm行波型超聲波電機和15rnm柱體搖頭型超聲波電機2種不同尺寸電機的精度的影響。
首先對直徑60nun行波型電機定子進行測量，激勵電壓有效值為5v，頻率在30～501d{z之間，測量點為200個。得到特性曲線如圖4、圖5所示�？芍�，工作模態B(O，9)的A相諧振頻率為39 7kHz，B相諧振頻率也為39 7kHz，兩相的諧振點重合。
四

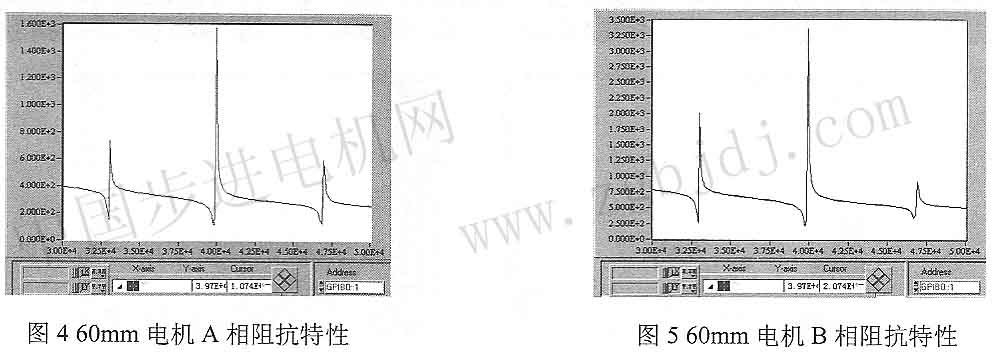

圖4 60nnm電機A相阻抗特性 圖5 60mm電機B相阻抗特性
接著對直徑15nlin柱體搖頭型電機定子進行測量，電機裝配圖及實物照片如圖6所示。激勵電壓有效值為5V，頻率在45～48kHz之間，測量點為100個，得到特性曲線如圖7(a)(b)所
示。可知，丁作模態的A相諧振頻率為45 95kHz，B相諧振頻率為46．22kHz，兩相的諧振頻率相差270Hz。當如圖6所示，下匹配塊帶“耳朵”時，在同樣的測量條件下，得到如圖7(c)(d)所示的特性曲線。A相諧振頻率為45 59kHz，B相諧振頻率為46．28kHz，兩相的諧振頻率相差690Hz。當“耳朵”固支時，特性曲線如圖7(e)(f)所示。頻率略有升高，A相諧振頻率為46 04kHz，B相諧振頻率為46 37kHz，兩相的諧振頻率相差330Hz。
加上轉子后，測量得到的15且抗特性曲線如圖7(g)(h)所示。A相諧振頻率為43 57kHz，B相諧振頻率為44 18kHz，兩相的諧振頻率相差61Hz。
圖715ram柱體電機自I自、帶“耳朵”、“耳朵”固支和整機情況卜的阻抗特性
3結語
電機兩相的諧振點不重合有多種原岡，比如1、電機實際使用的壓電陶瓷材料的不均勻性。這與壓電陶瓷燒結前，材料混合的均勻性、電極極化電壓的強弱等因素有關；2、電機零件加工
中存在誤差；3、電機的粘結層的厚度、彈性模量、抗剪切和抗剝離強度的影響；4、通過阻抗特性的對比，可以看出當電機尺寸越小，加工工豈、邊界條件、裝配安裝使用等制造工藝對其精度的影響越大。
微小型超聲波電機由于能量密度高、結構簡單、緊湊、低速大力矩、動態響應快、無電磁干擾、可實現直接驅動等一系列顯著優點，在民用驅動器、機器人系統、醫療設備、精密儀器以及
航空航天領域有著重大前景。電機制造工藝，特別是壓電材料加工工藝的發展，將成為微小型超聲波電機發展的極大推動力。下一階段微小型超聲波電機的研究不再滿足于電機能運動，而是在現有電機設計及加工工藝基礎上進一步提高電機的力矩、效率和穩定性以滿足工程應用的實際需要【1,1 5-i6]。
