幾個影響行波型超聲電機真空低溫性能的因素
田秀，曲建俊，周寧寧
(哈爾濱工業大學，黑龍江哈爾濱150001)
摘要：在真空低溫的苛刻環境下，測試了盤形行波型超聲電機的機械特性和負載穩定性。引入輸出總功率的概念，來分析在真空低溫下超聲電機性能的變化情況。針對超聲電機結構的特點，探討了幾個影響非常態F超聲電機性能的因素，如膠粘劑、摩擦材料、壓電陶瓷等，以指導非常態下的超聲電機設計。結果表明，采用低溫膠制作定子時，超聲電機在低真空和低溫-80℃環境下仍能運行。Ekon01基復合材料的摩擦性能受溫度的影響較小，適合低溫使用：
關鍵詞：行波型超聲電機；真空；低溫；摩擦材料
O引言
超聲電機是借助摩擦傳遞彈性超聲波振動以獲得動力的驅動機構[1]。與傳統的電磁式電機相比，它具有“低速大轉矩、結構簡單重量輕、無電磁干擾、高分辨率、摩擦自鎖以及耐真空低溫等優點，這與太空環境驅動器的要求相吻合。目前，真空、高／低溫、濕熱交變以及輻射等非常態極限環境下的超聲電機應用，已逐漸成為國內外的研究熱點。九十年代，真空低溫下的超聲電機應用研究機構主要有美國的MIT[3]、JPL[4,5]、NASA和日本的東京工業大學[6]。近年，New scale Tech公司與NASA聯合開發出一種商用低溫超聲電機，可工作在-269℃[7]。Doilg等[8-9]利用新型耐低溫壓電單晶體PMN-PT取代傳統壓電陶瓷，研制出一種可工作在-196℃下的直線型超聲電機。然而，對影響超聲電機設計制作的因素，研究報道較少。在行波型超聲電機的結構中，摩擦材料、壓電陶瓷、粘結壓電陶瓷與定子間的膠粘劑和軸承等因素，均可能受真空低溫環境的影響。因此，本文針對上述因素，對超聲電機的結構進行了考察。
本文在低真空5Pa下，逐漸降低環境溫度到低溫-80℃而后逐漸升高至常溫，研究了B13模態盤形行波型超聲電機的負載特性和負載穩定性隨環境溫度的變化情況。并針對低溫真空環境，考察了壓電陶瓷與定子基體間的膠粘劑，PTFE、Ekon01、PF為基體的摩擦材料，壓電陶瓷等因素對超聲電機性能的影響，進而改進了超聲電機的結構。此后，利用改進的超聲電機，測試了其在真空低溫下的性能。旨在探索超聲電機及其摩擦材料在真空低溫、F的性能，為真空低溫下的電機的設計提供試驗依據。
1實驗部分
1．1試驗裝置
試驗采用的超聲電機特性測試臺的結構組成如圖l所示。
圖1中間部分為超聲電機加載結構，它采用40盤形行波型超聲電機，其定子的內圓固定，振動模態為B13模態，該結構導熱性良好。壓電陶瓷粘于定子基體上，厚度為1mm。摩擦材料粘在轉子上，由下端的彈簧給定、轉子加載預壓力。試驗臺上方裝有磁滯制動器，通過彈性聯軸器與轉子軸連接，給超聲電機提供負載，并由接近傳感器和壓力傳感器測試超聲電機的轉速和轉矩。試驗臺下板纏有銅管，利用液氮為整個試驗臺降溫。定子底座上布置溫度傳感器測試定子溫度，將試驗臺放入真空低溫腔內。真空低溫測試系統如圖2所示，它由真空腔、真空控制部分、超聲電機控制部分和低溫控制部分組成。真空控制柜可使真空腔內實現從常態到高真空狀態5×10-3Pa連續變化。低溫控制部分可使真空腔內實現由常態到低溫-192℃的連續變化。二者共同作用可使真空腔內獲得真空低溫的特殊環境。
1．2實驗方法
試驗采用B13，模態40盤形行波型超聲電機。在低真空5Pa環境下，將環境溫度從室溫降至-80℃。在試驗中，超聲電機的激勵頻率均選在高于該溫度下的共振頻率0．2KHz處，激勵電壓300V，預壓力17.4N。①當考察膠粘劑對電機性能的影響時，用愛牢達膠(Araldile 2011)和低溫膠(Dw一3)2種膠粘劑，粘定子金屬體和壓電陶瓷，并采用Ekonol基摩擦材料，測試了超聲電機的機械特性；②當考察摩擦材料對電機性能的影響時，使用以PTFE、Ekonol和PF為基體的摩擦材料，測試超聲電機的機械特性和-80℃時的空載轉速穩定性。③最后，使用低溫膠和Ekon01摩擦材料，測試了改進后的超聲電機的機械特性和在負載13N mm下的轉速穩定性(其中80℃時的轉速為空載轉速)。
1.3超聲電機性能試驗分析方法
一般的，超聲電機的機械特性曲線走勢有3種情況，如圖3所示。當機械特性呈下凹的斜線時，稱為超聲電機的軟特性；當機械特性曲線呈上凸的斜線時，稱為超聲電機的硬特性。將坐標軸與機械特性曲線下方所圍成的面積定義為
這里，P稱為輸出總功率，N、M0、Mf、Md分別為超聲電機的轉速、空載轉速、轉矩和堵轉力矩。P表征了超聲電機從空載到堵轉的輸出功率總和，它兼顧了超聲電機的轉速和轉矩特性，綜合反映了超聲電
機驅動能力的大小。因此，可以用P的大小來評價超聲電機在不同環境下的驅動性能的好壞，以及評價不同摩擦材料的優劣。認為當輸出總功率P的值較大時，超聲電機取得性能較好；反之亦然。前述試驗表明[10]，超聲電機的結構受低真空的影響較小。而在超聲電機結構中，定子彈性體與壓電陶瓷間的膠粘劑、摩擦材料、壓電陶瓷和軸承等因素都可能受低溫環境的影響。下文對膠粘劑、摩擦材料、壓電陶瓷3個因素加以探討。
2結果與討論
2．1膠粘劑的影響

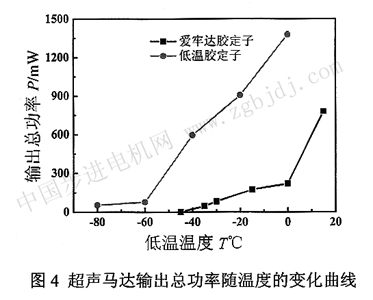

超聲電機依靠壓電陶瓷使定子彈性體產生超聲波振動，粘結壓電陶瓷和定子的膠粘劑，起傳遞振動的重要作用。分別以愛牢達膠和低溫膠為膠粘劑，測得了不同膠粘劑在真空低溫環境下的超聲電機機械特性，并由機械特性數據求出輸出總功率。圖4為使用2種膠粘劑時，超聲電機的輸出總功率隨溫度的變化曲線。由圖4可見，當使用愛牢達膠粘劑時，超聲電機在真空常溫下的輸出總功率較大，為780mW，而隨著環境溫度下降，輸出總功率迅速下降，當環境溫度降至O℃時，輸出總功率下降了70％，而后，隨環境溫度下降，輸出總功率下降速度變緩，當環境溫度降至一45℃時，該電機不能運行；而當使用低溫膠粘劑時，超聲電機在真空O℃時的輸出總功率是使用愛牢達膠時的6.3倍，隨環境溫度下降，輸出功率也下降，當環境溫度降至-60℃時，下降幅變緩，超聲電機在-80℃下仍能運行。表明，環境溫度對愛牢達膠的粘結韌性影響較大，隨著溫度降低，該膠的脆性增大，彈性減小，傳遞振動
能的效果變差；而該種低溫膠粘劑可以在260℃下使用，溫度在-80℃以上時，低溫對該膠的粘結韌性影響較小。因此，在制作真空低溫使用的超聲電機時，應選用低溫膠粘劑來粘結定子彈性體和壓電陶瓷。
2．2摩擦材料的影響

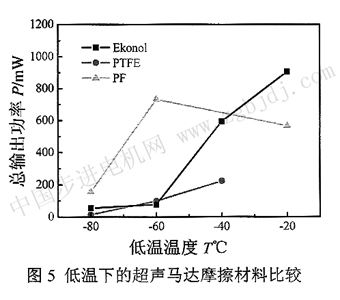

使用低溫膠粘的定子央真空低溫環境下，測試了使用PTFE、Ekonol、PF基基摩擦材料時的超階級聲電機機械特性，并計算出輸出總功率（圖5）�？梢姡S著環境溫度下降，超聲電機的輸出總功率減小。在3種摩擦材料中，PF對應的輸出總功率較大，Ekonol次之，PTFE最小。但是，使用FT摩擦材料時其磨損量較大，在試驗結束后的超聲電機定子表面附著大量的黑色粉末。此外，該材料在-20℃時對應的輸出總功率比-60℃時的小，表明該摩擦材料的摩擦性能不穩定。進一步由超聲電機空載情況下的轉速穩定性，來對比3種摩擦材料。圖6給出了使用PTFE、

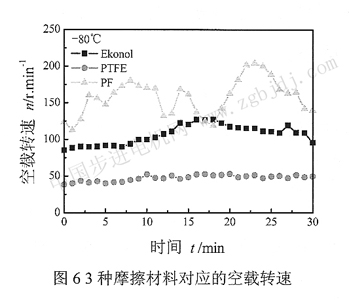

Ekon01、PF基摩擦材料時，在-80℃下超聲電機的空載轉速曲線。可見，隨著時間增加，Ekon01
基和PTFE基摩擦材料對應的空載轉速較穩定，而PF基摩擦材料對應的空載轉速波動較大。這是丁在真空低溫環境下，PF基摩擦材料的磨損較大，磨掉的磨屑形成磨粒磨損，硬磨粒不定期的出現在摩擦材料和定子之間，造成了摩擦小穩定，導致電機運行不穩。因此，綜合比較3種摩擦材料所對應的輸出總功率和空載轉速穩定性，Ekonol基摩擦材料受環境溫度影響較小，是較好的低溫摩擦材料。
2.3壓電陶瓷的影響
壓電陶瓷在環境溫度發生改變時，各項物理性能將變差。其溫度穩定性是評價壓電陶瓷的個指標。壓電陶瓷的工作溫度極限是在0℃和居里溫度之間的一半處。若高于該溫度區間，壓電陶瓷會產生熱退極化現象；而溫度低于0℃以下時，壓電陶瓷的性能稍有下降。受低溫影響，壓電陶瓷的電容容量升高，使壓電陶瓷的介電常數、機械品質因數等性能均下降。因此，當超聲電機在低溫環境中使用時，應選擇受溫度影響小的壓電陶瓷。本文使用低溫膠粘的定子，測試了不同環境溫度對應的超聲電機共振頻率和空載轉速的變化情況(圖7)。所采用的壓電陶瓷為山東淄博的PZT-4。

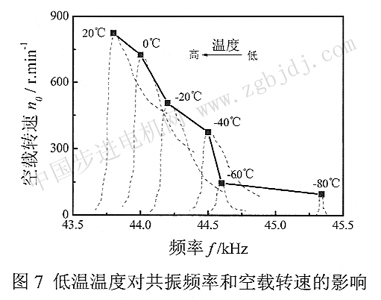

由圖7可見，隨著環境溫度下降，超聲電機的共振頻率逐漸升高，空載轉速降低。當溫度從常溫20℃降至-80℃時，共振頻率約上升l.5KHz，空載轉速從850Lr.min-1降到50r.min。當溫度低于-40℃時，空載轉速下降較快。
2.4真空低溫下的超聲電機特性

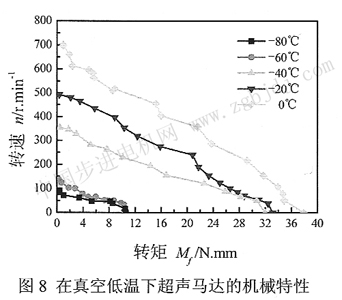

使用低溫膠粘的定子和Ekonol基摩擦材料，測得超聲電機在80℃～0的機械特性(圖8)�？梢姡S環境溫度降低，超聲電機的轉速、轉矩均下降，其機械特性變差。當環境溫度在-40℃以下，機械特性較差，與O℃相比，-80℃時的轉速和轉矩分別減小了80％和70％。

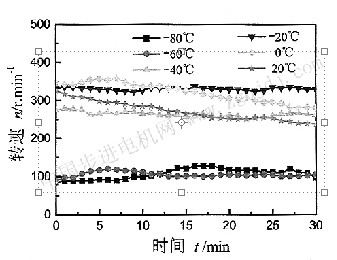

超聲電機的負載穩定性如圖9所示�？梢姡�-20℃以下時，隨著時間增加，超聲電機的轉速幾乎不變；而高于-20℃時，隨著時間的增加，轉速有所下降。這是由于，在低溫下超聲電機摩擦驅動產生的熱量可被低溫零件吸收，因而熱量迅傳導出去。而在溫度較高時散熱較慢，累積的
熱量影響了轉子摩擦材料性能，從而使轉速下降。
3結論
在超聲電機結構中，其定子彈性體與壓電陶瓷間的膠粘劑、摩擦材料、壓電陶瓷等都會受到低溫的影響。因此，制作真空低溫使用的超聲電機時，應注意以下幾點：
1)應使用低溫膠粘劑粘結壓電陶瓷和定子彈性體，避免膠在低溫下因冷脆開裂，無法傳遞振動。
2) Ekonol基復合材料的摩擦性能受溫度的影響與其它材料相比較小，適合低溫使用。
本文的超聲電機在低真空和低溫-8O℃的環境下仍能運行。隨著環境溫度下降，超聲電機的共振頻率逐漸升高，空載轉速降低，超聲電機的輸出總功率減小。
此外，壓電陶瓷易受環境溫度的影響。為保持超聲電機的運行穩定性，可對壓電陶瓷作低溫老化處理，這些將在今后的工作中進一步研究。
|
