摘要：建立了雙饋發電機轉子側矢量控制系統的控制模型，討論了基丁定子磁場定向的解耦控制方法，在此基礎上對系統進行了仿真，通過對仿真結果的分析，驗證了控制策略的正確性和有效性。
作為一種新型發電技術，雙饋發電機實現的變速恒頻的發電是一種新型的發電技術，非常適用于風力、水力等綠色能源開發領域，尤其是在風力發電方面，變速恒頻體現出了顯著的優越性和廣闊的應用前景。
山于雙饋發電機變速恒頻控制方案是在轉子電路實現的，流過轉子電路的功率是由發電機的轉速運行范圍所決定的轉差功率，僅為定予額定功率的一部分，因此其雙向勵磁變換器的容量僅為發電機容量的一小部分，成本將會大大降低。交流勵磁雙饋型異步發電機的控制方案除了可實現變速恒頻控制、減小變換器的容量外，在磁場定向矢量控制下還可實現P、0解禍控制，進而實現風力發電中的****風能追蹤，對電網而言可起到無功補償?shù)淖饔谩?/DIV>
轉子側PwM變換器的控制對象是雙饋感應發電機(D0ubly—Fed Induction Generator(DFIG))。為了實現有效控制，必須對轉子側PwM變換器的控制對象DFIG進行充分r解，以此為基礎來建立轉子側PwM變換器控制分析的理論基礎。本文研究了轉子側基于定子磁場定向的矢量控制仿真模型，并對D FIG中各種有功功率之間的關系進行分析，以期找出實現****風能追蹤的DFIG有功功率之間的關系，實現控制系統的有效設計。
1雙饋發電機中雙PwM變換器控制基本原理
該風力發電系統的原理如圖1所示，采用的發電機為轉子交流勵磁的雙饋感應發電機，定子繞組直接接人電網，轉子繞組由頻率、幅值、相位可調的電源供給三相低頻勵磁電流，在轉子中形成一個低速旋轉磁場，這個磁場旋轉速度與轉子的機械轉速相加等于定子磁場的同步轉速。從而在發電機定子繞組中感應出T頻電壓。
當風力機拖動發電機轉子轉速nr，小于發電機同步轉速n1、時，雙饋發電機處于亞同步運行狀態，此時轉子旋轉磁場相對于轉子的旋轉方向與轉子旋轉方向相同，雙PWM變換器向轉子提供交流勵磁，定子向電網饋出電能，此時對于雙PWM變換器電網側為整流狀態，轉子側為逆變狀態，其控制方法是基于定子磁場定向的矢量變換控制；當風力機拖動發電機轉子轉速n，大于發電機同步轉速n1時，雙饋發電機處于超同步運行狀態，轉子旋轉磁場相對于轉子的旋轉方向與轉子旋轉方向相反，此時定、轉子均向電網饋出電能，此時對于雙PwM變換器轉子側為整流狀態，電網側為逆變狀態，其控制方法將采用電網電壓定向矢量控制方式。當風力機拖動發電機轉子轉速n，等于發電機同步轉速nr時，雙PwM變換器向轉子提供直流勵磁，此時電機作為普通隱極式同步發電機運行。
2基于定子磁場定向的矢量控制方案
與普通的三相交流電機一樣，三相靜止坐標系F DHG的數學模型是一個高階、多變量、非線性、強耦合的系統，很難進行控制系統的分析與設計。為了實現對DFIG有功、無功功率的有效控制，_-者必須解耦，因而可把交流調速中的矢量控制技術應用于DFIG的有功、無功解耦控制中，即通過坐標變換，使轉予電流的有功分量與無功分量實現解耦，控制轉子電流的有功分量和無功分量就可以實現DFIG的有功和無功功率的有效、解耦控制，從而實現變速恒頻雙饋風力發電系統的控制目標。
首先列寫靜止坐標系下的DFIG數學模型，為了便于分析問題，通常作如下的假設：1)忽略空間諧波，設三相繞組對稱，在空間中互差120。電角度，所產生的磁動勢沿氣隙按正弦規律分布；2)忽略磁路飽和，認為各繞組的自感和互感都是恒定的；3)忽略鐵心損耗；4)不考慮頻率變化和溫度變化對繞組電阻的影響；5)如無特別說明，轉子側的參數都是經過折算到定子側的參數，折算后的定子和轉子繞組匝數相等。
(1)電壓方程
三相定子電壓療程為：
式中：uA，uB，uC，ua，ub，uc分別為定、轉子相電壓瞬時值；iA，iB，iC，ia，ib，ic分別為定、轉子相電
流瞬時值；ΨA，ΨB，ΨC，Ψa，Ψb，Ψc分別為定、轉子各項繞組磁鏈。
將其轉化為矩陣形式：
u-Ri-pΨ （3）
(2)磁鏈方程
式中：Lms是定子一相繞組交鏈的****互感磁通所對應的定子互感值；Lmr，是轉子一相繞組交鏈的****互感磁通所對應的定子瓦感值；Lls，Llr分別為定、轉子漏電感：θ為轉子的位置角。
(3)轉矩方程
運動方程
式中：TL為風力機提供的拖動轉矩;J為機組的轉動慣量。
進一步將靜止坐標系下的DFIG數學模型轉化到同步旋轉坐標系下，其電壓方程和磁鏈方程為：
考慮到雙饋電機不論是電動狀態還是發電狀態，都始終運行在工頻50Hz樣的頻率下，定子電阻壓降遠比電抗壓降和電機反電勢小，通常可以忽略電機定子繞組電阻。由定子電壓表達式可以看出，忽略電機定子繞組電阻后，定子磁鏈?zhǔn)噶喀?SUB>1，比定子電壓矢量u，****90。當選擇M—T坐標系的M軸沿ψ1定向時，有：
為了進行發電機有功功率P和無功功率Q的獨立調節，寫出M-T坐標系下發電機定子的功率表達式為：
式中，3/2為按模不變原則引入的坐標變換系數，將式（9）代入（11）得：
根據磁鏈方程（8）導出定子磁鏈方程并得出：
轉子磁鏈方程轉化有：
根據同步旋轉電壓方程得到轉子電壓方程：
式中：
；
為實現轉子電壓、電流解耦控制的解耦項；△umr, △umr為消除M、T軸轉子電壓、電流分量間交叉耦合的補償項。將轉子電壓分解為解耦項和補償項，就獲得實惠P，Q獨立調節的M-T坐標系中的轉子分量電壓，通過2；/3；旋轉變換，可得到發電機轉子三相電壓，此電壓可用做勵磁變頻電源所需的PWM指令。控制PWM變頻器產生所需頻率、大小、相位的三相交流勵磁電壓，就可最終實現發電機功率控制，轉速調節以及****風能捕獲運行。

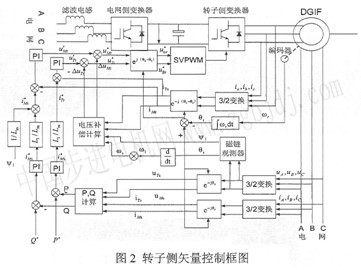

描述定子磁鏈定向矢量控制系統的控制框如圖2所示。由圖可見，整個系統采用雙閉環結能原則給出，無功指令Q根據電網要求設定rc饋值進行比較，差值經PI型功率調節器運算，得到定子電流有功分量和無功分量指令imr，its；進一步計算得到轉子電流有功和無功分量指令imr 和iTr；imr 和iTr 與轉子電流反饋值imr和imr，its比較后經PI型電流調節器，可輸出轉子電壓解耦項。uMr和uTr，加上轉子電壓補償項△uMr和△uTr后，就得到轉子勵磁電源的電壓控制指令uMr和uTr。坐標旋轉變換所需定子磁鏈空間位置θs以及轉子位置角θr可以通過定子磁鏈ψ1觀測器和轉子同軸光電編碼器得到。
3轉子側變換器控制仿真
為了驗證論文理論分析和建模的正確性，運用所構建的交流勵磁變速恒頻風力發電系統仿真模型進行了****風能追蹤控制方面的仿真研究。仿真所用的是一臺國產的8kw，380v，50Hz的6極電機，經折算后的參數如下：定子電阻2. 8Ω，自感0. 286H，轉子電阻2 .52Q，自感0 286H，激磁電感(互感)0. 270H，轉動慣量O. ool kg m2。
首先假定風速為4 5m／s所對應的雙饋發電機定子輸出參考有功功率為2kw，在5s后，風速上升為7．5 m／s所對應的雙饋發電機定子輸出參考有功功率躍變?yōu)?kw，整個過程的定子參考無功功率為150Var。圖3為定子輸出功率的仿真波形，其中P1的變化體現了****風能的追蹤情況，而P1變化時Q1保持不變，不但實現了****風能追蹤，還實現了P、Q解耦。
圖4、圖5為DHG轉子電流i2和定子電流i1仿真波形。隨著轉子角速度的變化，i2的頻率發生變化，當轉子角速度接近同步角速度時，i2的頻率接近為零. i1的頻率不受轉子角速度變化的影響，始終保持為工頻50Hz。當轉子角速度變化時，通過改變i2的頻率保證i1頻率恒定，這就是“變速恒頻”的基本原理。隨著轉子角速度的變化，i1幅值發生明顯的變化，在電網電壓恒定的條件下，i1幅值變化反映了P1的變化。圖6為DFIG轉子電壓u2的變化過程。在整個過程中，
I2和u2；的幅值、頻率、相位發牛變化。通過調節轉子勵磁電壓、電流的幅值、頻率、相位，實現DFIG的變速恒頻運行和P、Q解耦控制，這正是“交流勵磁”的本質和優勢。
4結論
本文結合交流勵磁發電和矢量變換控制的優點，建立了雙PWM變頻器供電的雙饋發電機控制系統轉子側變換器模型，并對該系統進行了較為全面的仿真研究。結果表明，本文研究所獲得的交流勵磁變速恒頻風力發電系統的理論分析和控制策略是正確的，可行的，對以后的實驗研究具有指導意義。
參考文獻
[1]周秋燕，劉文勝，曹志斌雙PWM變頻技術的應用研究變頻器世界，2008，(7)
[2]陳曉麗，林忠岳，孫筠基于DSP的新型雙PWM變頻調速系統的研究，2004年廣西自動化學會學術年會論文集．2004年
[3] 徐殿圍．張學廣，郎永強交直交雙PWM變換器在風力發電中的應用與發展2006中國科協年會論文集（下冊)，2006年
[4] 許洪華，倪受無，常振炎．等20kw變速恒頻風力發電機的運行及其控制電工電能新技術，1992，(1)
[5] 葉杭冶風力發電機組的控制技術，北京：機械工業出版社，2002
本課題為遼寧省教育科學“十一五”規劃立項課題
