微電機柔性制造技術發展趨勢
高志杰 （西安微電機研究所）
（摘 要）微電機制造特點是多品種、小批量、高精度，發展柔性制造技術是一個必然趨勢。文中介紹柔性制造系統的構成、運行特點等，指出柔性制造系統可解決中小批量生產效率低、周期長、成本高、質量差等問題，對我國微電機制造技術的發展有重要意義。
（敘詞）微電機，制造，柔性制造系統，結構，綜述
0引 言
多品種、中小批量生產是國內外微電機制造業的基本特點。據統計，小批量生產成本比大批量生產約高百分之50，產品質量受人為影響也大得多。為解決這一問題，微電機制造業必須研究和采取相應的對策。企業的生產手段、模式和管理組織方法必須調整，以適應現代產品更新?lián)Q代的速度和對產品質量的要求。
當代發達國家正致力于計算機集成制造系統(CIMS)技術的研究，并認為CIMS系統要比單獨開發計算機在生產中的應用技術(如CAM)有更大的經濟效益。國外近幾年發展了柔性制造系統( FMS)為CIMS技術開發作出了技術準備。由計算機網絡控制，以數控機床和數控加工中心為主，其配置以實覡****生產組織、空間和時間的高度適應性為原則，自動處理物料流和信息流，滿足多品種、小批量、高效率、低成本生產的要求。這種技術用于多品種、小批量生產所耗用的工時，接近于大批量連續生產所耗用的工時。據資料介紹FMS可提前百分之30—60的新產品交貨期，零件加工成本可降低百分之90，占用工時縮短百分之60以上，在制品的庫存可降低百分之90。另外還有提高產品質量、縮短投產周期等明顯的效益。縱觀我國微電機技術進步和國民經濟發展需求的形勢，努力開發FMS，并最終實現CIMS，是社會發展和生產發展的必然趨勢，是我國微電機制造業提高效益，趕超世界水平的關鍵，應當成為微電機制造企業技術發展明確追求的目標。圖1表示微電機技術發展?fàn)顩r。
DFA-考慮工藝的產品設計
CAM-計算機輔助制造
CAD-計算機輔助設計
CAPP-計算機輔助工藝
GT-成組技術
EMC-簡易加工中心
CAQ-計算機輔助質量管理
CAMP-計算機輔助材料計劃
MRP-制造資源計劃
AD-自適應控制
FMC-柔性制造單元
DNC-直接數字控制
CNC-計算機數字控制
MIC—債息管理系統
DSS-決策支援系統
FMS-柔性制造系統
MHS-材料運貯系統
PHS-零件運貯系統
THS-刀具工具運貯系統
CHS-冷動液運貯系統
WHS-廢料運貯系統
HIMS-人工智能錯造系統
CIMS-計算機集成制造系統
HIS-專家系統柔性制造系統(FMS)
柔性制造系統(FMS)突出特點是柔性，是自動優選的隨機加工能力，即同時制造一種以上工件的能力。控制系統將按比例安排各種零部件，滿足產品的進度計劃。FMS中的機床出現故障，系統將自動選擇線內其他機床代替，而使系統接近正常運行，同時也不受產品設計和刀具變化的影響。系統還具有可擴展性，能按要求擴大生產能力或可分階段安裝、使用，提高設備的利用率，減少一次投資的費用
1.1FMS系統基本構成
FMS指利用計算機控制的、具唷多個獨立的生產工位和物料運貯網絡，用于在中小批量生產時，高效率地制造多品種產品（零件）的生產系統。這個系統由其構成各個環節的硬件和通訊、控制、數據和信息處理組成，如圖2所示。FMS的主要特征是把機床、輸送系統和控制網絡密切結合起來，在保證系統有較高乘性的條件下，獲得更高的生產率。
FMS主要由三部分組成
a．能獨立工作的數控機床；
b．-個在機床和各工位間輸送工件、材料和刀具的運輸網絡；
c．協調各工位機床、加工過程、工件、刀具輸送裝置的總體控制系統。
1.2 FMS運行概況
在FMS中，工件在機床外的一個或一組工位上被裝夾在隨行托具上，由運貯系統送到加工機床旁排隊，并按照要求進行加工。隨行托具傳送系統是環形傳送帶、直線傳送帶、工業機器人、輸送小車或這些裝置的組合。FMS的計算機始終監控著系統內每一工件和機床的工作狀態，并力圖使所有的機床負荷飽滿。只要機床前有工件排隊，計算機便會啟動在排隊中的傳送機構（通常稱為梭式傳送裝置），將隨行托具移到梭式傳送裝置上，輸送裝置騰空，在接到新的輸送請求時離開。工件和隨行托具在梭式傳送裝置上等候，直到該機床完成加工，兩個工件和隨行托具換位，待加工的工件移送到機床上，相應的加工程序由FMS的計算機實現，開始加工新工件。同時，在梭式傳送裝置上的已加工好的工件，被傳送到下一個指定地點或檢查工位。在加工過程中，在線測量系統（如果某一工序有）自動鑒定加工誤差，并通過數據處理系統自動補償或調用相應工藝規程，消除或減少加工誤差。
在裝卸工位，工作人員卸下加工好的零部件，換上毛坯或待加工的工件。這些工件實際上是計算機選擇的，主管工程師按企業總體計劃，將制造資源計劃(MRP)輸入主控計算機，計算機將按落后于生產指標最多的工件排序，以滿足生產要求。
2典型FMS結構和基本配置
2.1 FMS的分級結構
FMS是一個復雜系統，可在分級結構的基礎上建立，它和目前微電機行業的采用四級管理模式相類似。

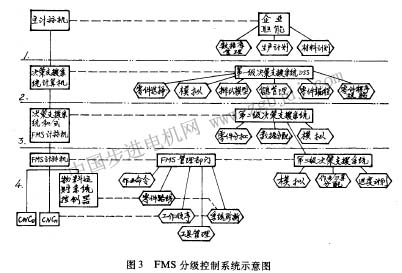

第一級提出體現企業重點和經營指導方針的總體計劃，明確材料需求和生產總進度；第二級是生產系統的支援計劃、技術改造、發展規劃、工時定額、流動資金等；第三級完成生產管理職能，根據企業總體計劃和現有車間生產能力，制定生產零部件具體進度，下達生產命令，跟蹤每項生產指令通過車間的情況，進行調度；第四級即車間生產現場，通常由工段長或車間主任根據零件生產的緩急、設備的現狀和工人的出勤情況來決定機床工作任務，使零件在本工段延誤時間最短，在制品的庫存量最少等。工段長必須隨時向管理部門提供設備技術狀態（必要時修理或更換）、刀具、工裝的需求等信息，這些在FMS中將由計算機輔助實現（見圖3）。
如圖3所示，這種結構的特點是每一級不依賴其以上各級，即上級計算機的故障不會使下級停止工作，上級的目標是支持和促進下級的工作。圖3左側硬件還應包括數據存貯器、打印機和通訊網絡等外圍設備，右側的轉件還可以（或必須）包括若干子功能。
2.2 FMS的基本配置
為便于了解，把美國公司1983年設計安裝使用效果良好的FMS系統配置示意圖按微電機行業企業開發FMS可行構想簡化如圖4所示。
微電機行業FMS技術開發，可首先從加工回轉體零件人手，把具有加工軸類、盤類工件能力的CNC車床組合起來，形成小規模的柔性制造單元FMC。利用臥式或立式的三座標機床，增加一個或兩個座標軸一一隨行托具旋轉（通常稱為第四座標），主軸頭傾料或在立式機床上增加可傾回轉工作臺（通常稱為第五座標軸），形成加工中心。利用成組技術GT可大幅度提高多品種生產的效率。當前我國微電機行業所使用的數控機床（尤其是經濟型），納入FMS系統必須研究總體監控、通訊接口、自動診斷和自動補償功能，保持經濟型特點，滿足生產的柔性要求。FMS的配置還要考慮與物件運貯系統的連接和刀具的存貯。加工中心通常采用鏈?zhǔn)交蚬男蔚毒邘欤贔MS中，零件品種的變化，刀庫的存貯容量可能會相當大，刀具和物料傳送的可靠性亦應充分重視。某些機床必須配備隨行托具和梭式傳送裝置才能結合到FMS中，企業在技術改造和機床購置時，應考慮這一因素。
2.3物料運貯系統(MHS)
物料運貯系統是FMS的重要組成部分，是影響FMS生產率的關鍵因素之一。MHS必須具有體現FMS柔性和產品的特征。MHS的設計要使物料流充分合理，必須高度可靠、快速而又易于維護。為了系統的柔性，在FMS中出現故障時，MHS必須具備緩沖存貯功能，沖存貯的基本形式是附加的進出料道或單獨回路，從而可使輸送其他工件的輸送裝置仍可在直接線路中運行。
有線導引的輸送小車是一種簡單而又安全的輸送裝置（系統軟件可防止輸送小車進入被占用的軌道）。它可從埋在地下的導線中接受命令，只要FMS計算機確定了哪個工位，何時需要輸送工件，這根導線就控制了輸送裝置的運動方向和停止位置。只要在地下75mm埋設一股導線，就可在該FMS中增設新工位。籠統講運貯系統要完成五個方面的工作：原材料(MHS)，刀具和工模具( THS)， 冷卻液(CHS)， 零件(PHS)（毛坯和成件）和廢料切屑( WHS)等，其中THS和CHS可由加工中心的控制計算機在機床系統內完成，WHS -般不在線內。
2.4裝配工位
FMS在線的自動裝配過程實質上是生產全過程信息管理縱及設備柔性和準確的時空適應性的具體化。微電機裝配過程的工藝環境對某些精密的微電機質量有影響，需要防塵和空調的環境。有些宜采用成組裝配，在線上完成部件，離線總裝，這樣可簡化裝配工位的設備復雜性和提高裝配工藝軟件可靠性。對于結構精巧，裝轉過程中隨時進行質量檢查，甚至邊裝配、邊測試、邊調整才能達到指標的產品，則采用離線裝置更為合理。
2.5檢驗系統
在線測量系統可通過事先編制好的程序鑒定制造誤差，并通過數據處理對刀具和加工工藝進行補償，但并非所有誤差都可用這種方法進行修正。在線檢測****的優點在于能迅速確定制造中的問題，但檢測速度比生產慢得多，而且檢測處于機床加工的環境中，工件處在被夾緊狀態，不是合理的檢驗條件。離線檢驗也是必不可少的。
2.6離線部分
微電機生產過程中沖片及鐵心制造，去毛刺、熱處理、塑壓、絕緣處理等必須考慮離線作業。在FMS中一道工序開始前，如果零件必須從隨行托具上卸下，則該道工序應離線。但是必須考慮離線作業的工件離開和返回系統所產生的控制問題。所以在某些情況下，盡管有些工序不必自動化，但提供在線設備較合算，并應安排在線上。
3成組技術是實現微電機FMS的基礎
成組技術(GT)起源于蘇聯，我國在60年代曾研究推廣。在“六五”、“七五”期間對一些工廠（如濟南二機床廠、1 16廠、北京人民機床廠等）進行了以GT為基礎的技術改造，取得了明顯的技術經濟效益。
GT是根據零件結構特征、工藝過程和加工方法的相似性，把類似的零件按類別分組、編碼，并以此進行產品設計和制造的管理技術。開發GT -定要應用計算機，從計算機輔助工藝(CAPP)人手，首先要把產品零件有關技術要索轉換成生產信息，并駐留在計算機數據庫內，其次必須保證數據共享，以減少重復輸入的工作量。按零件的相似性，針對特定企業，將產品零件分類、分族，限制在一定范圍內，有效地防止信息“爆炸”，建立CAPP數據庫使應用微機成為可能。目前某些386微機，硬盤300兆，時鐘60兆，輔以外存，已能勝任FMS中央控制用。實質上，1FMS和CIMS軟件的基本功能都是通過公用數據庫起作用的，因此GT是FMS的基礎。
我國微電機行業目前使用的設備絕大多數還是通用機床，數控化率很低，實現FMS現代化手段還要做長期而艱巨的工作。開發GT，建立以通用機床為主的GT
生產單元和生產車間，在單元內進行數控改造，應用CNC、DNC和加工中心取代通用機床，同時努力開發微機在各生產環節的應用，促進局部信息處理的自動化。當前，企業實施物流自動化相當困難，投資亦大，但信息處理，如CAD、CAPP、CAM、CAMP以及CAQ比較容易，形成局部信息自動化，提高工作效率，為企業積累資金。而后逐漸聯網，并最終實現企業信息流的自動化。通過設備更新，改造通用設備，分期、分步實現物流處理自動化。
GT在微電機行業企業的開發應用，將產生明顯的敷益。它將打破行業傳統的生產組織模式，即以產品為對象的封閉車間及機群式機床布置形式，代之以應用計算機進行系統管理，以零件組為對象的生產單元模式，為實施FMC格FMS，最終實現CIMS奠定基礎。
4微電機制造技術發展的長遠目標
CIMS是國外機械制造業的基本趨勢，其核心是把生產的全過程作為一個不可分割的整體進行系統分析和決策，通過計算機網絡對企業的信息流和物料流進行集中而有效的控制。管理科學化，生產集成化，比單獨、分散地使用計算機能獲得更大的經濟效益。
CIMS的關鍵問題是“集成化”。在微電機行業企業當前這種多層次、多環節的離散型生產系統中，各子系統一直都是分散的隨機的運行。由于信息處理能力的限制，信息的傳輸、積累、判斷、決策滯后甚多。因此如何正確劃分層次，明確子系統功能，解決子系統與主系統，子系統與其他子系統之間的信息處理，有效集成是FMS向CIMS發展的關鍵課題。
5結語
柔性制造系統是近幾年來多品種、中小批量生產制造技術的重要發展。它解決了中小批量生產效率低、周期長，成本高、質量差等問題，可增強企業對市場的應變能力和競爭能力。成組技術可為企業帶來明顯的效益，也可為柔性制造技術做好技術準備。FMS和GT已引起專家們的普遍重視。積極引入，開發，努力推廣，對我國微電機行業的發展將有重要戰略意義。
|
