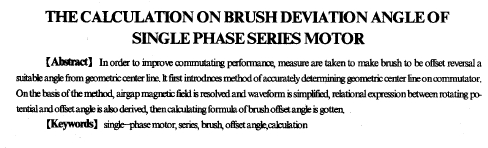

【摘 要】在單相串勵電動機中，為了改善換向性能，采用將電刷逆轉向偏離其幾何中性線一個適當?shù)慕嵌�。文中首先介紹準確確定換向器上的幾何中性線的方法，在此基礎上對氣隙磁場作分解和波形簡化處理，推導出旋轉電勢與偏移角的關系式，從而得出電刷偏移角的計算式。
單相串勵電動機的容量都較小(一般輸出功率不超過lkW)。由于結構上的限制，不能設置換向極來改善電機的換向。此把電刷從換向器上的幾何中性線逆轉向偏移一個適當?shù)慕嵌嚷�，使換向區域也跟著從電樞上的幾何中性線逆轉向偏移同樣的角度而進入主極之下，以主極磁場來代替換向極磁場的作用，達到改善換向之目的，如圖l所示。這里所謂適當?shù)慕嵌仁侵福?/DIV>
①β必須大于氣隙磁場物理中性線的偏移角優，這時換向元件切割氣隙磁場產生的旋轉電勢ek的方向與其中電抗電勢P，的方向相反，當ek= ex時，電機換向改善。
②β角不能過大，原因是電刷的逆向偏移使電樞繞組產生去磁的直軸電樞反應，偏移角B過大，則去磁過大，為保持主磁通不變而應增加的定子勵磁安匝也過大，電機的耗銅量大為增加；同時過大的偏移角p也使電樞繞組的有效安匝數明顯減小，兩者使電機的效率和功率因數明顯下降。
根據結構需要電刷可固定在任何位置上。電刷的逆轉向偏移是通過順轉向偏移電樞元件與換向器的焊接位置，使電樞繞組在換向器上的幾何中性線順轉向偏離電刷中心線一個適的角度β來等效的，如圖2所示。因此準確確定換向器上的幾何中性線是計算電刷偏移角β的前提。
換向元件中除存在旋轉電勢ek和電抗電勢ex外，還存在因主磁通交變感應產生的變壓器電勢el由于et在時間相位上滯后電流90度，其方向時而對換向起超前作用，時而起滯后作用。故不能通過增大電刷偏移角β，從而增大在時間上與電流同相位的ek來抵消el。在計算偏移角β時，只需考慮ek 、ex及兩者的關系。
1換向器上的幾何中性線
《電機學》中闡述的確定電樞繞組在換向器上的幾何中性線的方法只適用于每槽內只有一個元件的電機，實際上很多電機每槽內有2個或3個以上的元件。普遍適用的確定換向器上的幾何中性線的方法是：無論電樞繞組每槽內有幾個元件，應將同槽內的所有元件視作一個“元件”，當這個“元件”的軸線（即同槽內所有元件的公共軸線）與主極軸線重合時，該槽內所有元件所接換向片的中心線為換向器上的幾何中性線。
圖2所示為每槽內有2個元件的電樞繞組，實槽節距為5，當槽1和槽6處于主極軸線對稱位置時，同在兩槽內的2個元件的公共軸線與主極軸線重合，故這兩槽內的元件所接的3片換向片的中心線即為換向器上的幾何中性線。為改善換向，此幾何中性線順轉向偏離電刷中心線3／2片換向片。
2旋轉電努ek
換向元件切割氣隙磁場產生旋轉電勢ek。由于氣隙磁密分布復雜，難以用算式表示。為使ek算式的推導簡化，對氣隙磁場作近似簡化處理，認為氣隙磁場是由下述兩個磁場疊加而成，旋轉電勢ek就是換向元件切割下述兩磁場產生的電勢之和，再引入修正系數來考慮近似簡化的影響。
2.1偏移電勢eβ
由勵磁繞組的勵磁磁勢、電樞繞組的直軸去磁磁勢和交軸等效直軸去磁磁勢共同建立的對稱于主極軸線的磁場，及換向元件切割該磁場產生的偏移電勢eβ。
該磁場就是計算總勵磁磁勢時的等效磁場，它的氣隙磁密分布為平頂波，在保持每極磁通不變的條件下，可將氣隙磁磁分布波形簡化為梯形波，如圖所示。圖中的Bδ就是磁路計算時的氣隙磁密，是電機額定運行時交變磁密的****值，單位G。在簡化時磁密波的面積保持不變。對偏心氣隙，為使簡化的梯形波合理，圖3中的
當電刷置于換向器的幾何中性線上時，換向元件的元件邊位于主極的對稱位置，其切割該磁場產生的電勢相互抵消，換向元件中電勢為零；
當電刷逆轉向偏角后，換向元件邊產生的電勢相互不能抵消，換向元件中就產生偏移電勢ep。根據右手定則可知e的方向與元件換向前的電流方向相反。因偏移角
故換向元件邊都處于磁密梯形波上升和下降部分之下，如圖4所示。梯形波上升和下降的斜率均
電刷逆轉向偏移角后，換向元件的兩元件邊處的磁密較偏移前分別增加和減少值，換向元件中的偏移電勢ep自然是其元件邊電勢變化值的2倍，eβ的計算公式
所以一條元件邊電勢的增大值等于另一條元件邊電勢的減小。
2 2交軸電樞反應電勢ea
由電樞繞組的交軸電樞反應磁勢建立的對稱于主極間中心線的磁場，及換向元件切割該磁場產生的交軸電樞反應電勢ea
該磁場的氣隙磁密分布如圖5所示，圖中畫出了電刷放在換向器幾何中性線上和電刷逆轉向偏移盧角的情況。計算ea首先要求出換向元件邊處的磁密Baq 換向元仵邊處的磁密Baci基本不變。電刷放在換向器幾何中性線上，所以電刷偏移前后換向元件切割該磁場產生的交軸電樞反應電勢ea的計算式均為
根據右手定則可以判定e的方向與元件換向前電流的方向相同。
換向元件切割氣隙磁場產生的旋轉電勢ek為其切割上述兩磁場產生的電勢之和。若設ek的方向與元件換向前的電流方向相反，則ek與偏移電勢ep同向，與交軸電樞反應電勢ea反向，再引入修正系數趕（考慮推導過程近似簡化的影響），ek的計算式為
顯然，當電刷逆轉向偏移角β大于氣隙磁場物理中性線的偏移角。引入修正系數趕的原因主要是磁路飽和使電樞繞組的交軸電樞反應造成的實際的氣隙磁密分布與上述兩磁場的疊加結果有差異，在極靴的電樞轉入處磁密的增大值小于極靴的電樞轉出處磁密的減少值。圖6中的曲線a為實際的氣隙磁密分布，曲線為疊加獲得的氣隙磁密分布，由此可知電刷逆轉向偏移β角，換向元件切割實際氣隙磁場產生的旋轉電勢較切割疊加獲得的氣隙磁場為小，這就是k小于1的理由。對氣隙小，磁路飽和程度高的電機，ks取小值；反之取大值。
3電抗電勢ex
ex是漏磁場在換向元件中感應出的電勢，包括換向元件本身的自感電勢和同槽內同時換向的其他元件對它產生的互感電勢。根據電磁感應定律，電抗電勢ex的方問與元件換向前的電流方向相同。ex計算式為

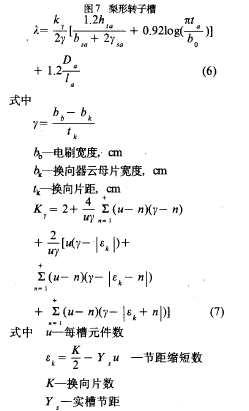

單相串勵電動機多采用圖7所示的梨形轉子槽。故
4電刷偏移角β
電刷逆轉向偏移角盧適當，則換向元件中的旋轉電勢ek的方向與其中電抗電勢ex的方向相反，在電機額定運行時，ek與ex應有如下關系
上式中引入超前系數kx的原因是，當電機過載使電流增大時，因產生 ex的磁路中空氣隙占的比例較產生eβ的磁路大得多，故前者磁路的飽和程度較后者低得多，隨電流增加的速度較快。若在額定運行過載時因隨電流增加值較大，使ek< ex對換向不利。所以必須在電機額定運行時使ek略大于電機的換向略為超前。對于經常過載運行的電機，k取大值，反之取小值。
將偏移電勢ep的計算式代入ek與ex的關系式，經整理得電刷逆轉向偏移角盧的計算式。
均勻氣隙
偏心氣隙
由于電刷逆轉向偏移使電樞繞組產生去磁直軸電樞反應，它的去磁磁勢Fβ為
為使主磁通保持不變，定子勵磁安匝必須增加略這使得電機耗銅量增加，效率和功率因數降低。從產生電磁轉矩的角度看，要求主極靴下的電樞導體電流方向一致。
從限制直軸去磁電樞反應角度看，電刷偏移角為宜，此時R約占定子總勵磁安匝的百分之10—20。
