微電機定轉子沖片CAD／CAM系統概述
尚 靜 張子忠(哈爾濱工業大學)
【摘 要】隨著自動CAD軟件和c語言的應用，電機的CAD／CAM系統有著廣闊的發展前景。文中介紹我國電機cAD／CAM的發展狀況，指出電機的CAD／CAM一體化結構是現階段的研究課題。
【敘 詞】微電機 定子轉子；中片cAD cAM系統綜述
1引 言
80年代初，我國的電機研究人員就利用計算機系統進行電機的設計和圖形輸出方面的工作，到80年代中、后期，一些關于電機CAD／CAM的探索和實踐性研究如雨后春筍。隨著自動繪圖軟件和C語言等交互式浯言的應用和功能的完善，電機的沖片和總裝圖形及其設計、制造加工的CAD／CAM系統將有著廣闊的發展前途。
電機的CAD／cAM系統既有與機械設計加工相交又的部分，同時又具有自己獨特的電磁設計部分。它主要包括以下幾個方面：
a．電機結構參數的設計和優化軟件。
b．電機電磁場的計算及其分布圖形繪制。
c．電機沖片、裝配圖的繪制軟件。
d．圖形輸出系統的研制以及與加工設備接口的設計。
其中電機沖片、裝配圖的繪制軟件是以顯示為目的，以計算機繪圖為基礎的產品，并不參與設計全過程，其設計模擬過程見圖1。
本文就電機沖片、裝配圖的繪制軟件中的幾個主要組成部分綜述我國電機CAD／CAM發展狀況。
2成組技術和奧匹茨編碼系統
在微特電機；中片制造一體化系統中的應用
成組技術(Group Teclinology)是將不相同但又具有相似性的事物采用統一的處理方法以達到優化處理的目的，其基本原理是相似性原理，主要包括：
a．產品構造的相似性。研究表明，結構復雜程度適中的相似件占零件總數量70％左右。標準件占總數的20％～25％．而專業性強、結構復雜的特殊件只占總數的5 9／5～10％。
b．零件構造的相似性。任何零件都具有一定的形狀、尺寸、結構、精度等要求，而在這些方面都有非常相似的出現率，這是機械產品零件結構功能要求的必然結果。
c．工藝過程的相似性。零件構造的相似性在一定條件下決定了制造工藝的相似性。加工零件表面所用方法和設備相同，零件加工工藝路線相似。各工序所用夾具相同或相似，以及檢驗所用的量具相同或相似。
d．零件材料相似性，零件材料種類、毛坯形式及所需熱處理相似。
e．生產組織和管理的相似性，單機加工相似零件的某些工序，零件全部加工集中在一個機床組內的成組加工單元，成組技術相似性的流水線加工生產等。
奧匹茲編碼系統由9位10進制數組成，每位都包括指定的信息。如5位主碼(1—5)表示零件的結構形狀，又稱形狀碼；4位輔助碼(6—9)表示零件尺寸范圍、材料、毛坯和加工精度，又稱工藝碼。國內外采用編碼系統用于一個系統或用于一個企業。國內現已采用該系統對均勻槽形的定、轉子沖片及定、轉子凸極等類型沖片進行了歸類。
成組技術的采用主要是為關系數據庫建立提供手段。由于微特電機鐵心沖片的形狀是多樣的，但仍具有很大的相似性，如多數是由兩條閉合的輪廓線構成。作為構成閉合輪廓的槽(或極)，沿圓周有規則的排列著，如圖2所示。
通過對收集的大量圖樣進行分析，可以認為沖片是由基本形狀、槽和外形等組成。圖
3是沖片的數學模型。
在沖片數學模型的基礎上，對照各種類 型的沖片圖，可以得到?jīng)_片分類圖，如圖4所示。
3沖片數據圖形庫的建立和設置
微特電機沖片種類繁多，又各具特色，但其基本上可以分為4類：均勻分布槽定子(均布定子)，均勻分布槽轉子(均布轉子)，凸極
定子,凸極轉子。由沖片數學模型可得，每一類型的定子有3個組成部分，即基本形，槽(或極)對糟粕壤翼分教普通和特殊2類。按照這樣的規定，就可以建立沖片圖形庫。
3.1沖片分類編碼系統
對于一種形狀的沖片總有固定的一個特征字與其對應。特征字由4位16進制碼組成，前兩位槽極碼，后兩位為外形碼。現以槽極碼為例。說明編碼的構成：
編碼組成：D7D6D5D4D3D2D1D0
a.D7D6為基本牲碼。
00：均勻定子 01:均布轉子
10:凸極定子 11:凸極轉子
b.D5D4為基本補充碼，表征基本形狀和特殊開關。
00：常用 01:特殊極形
10:二級特殊 11:自定義
c.D3D2D1D0為形狀碼。
3.2 沖片模型層次數據庫

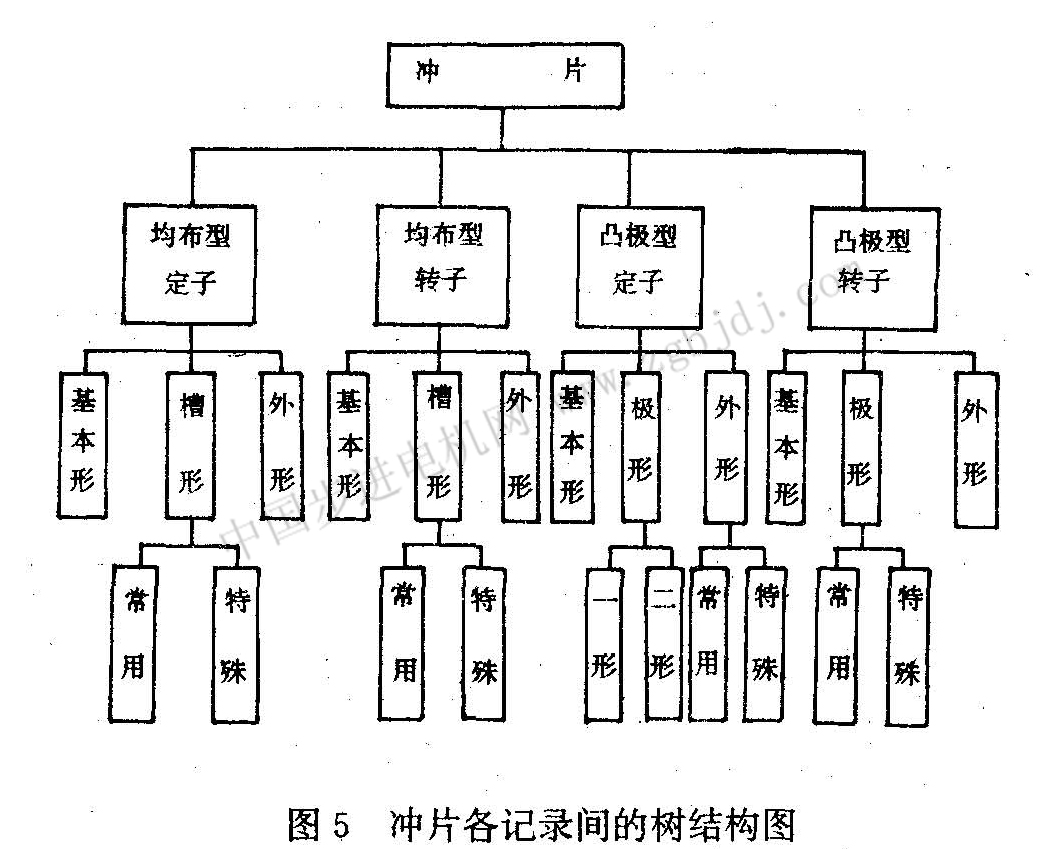

沖片數據庫中的數據的關系要用數據模型刻畫，用層次數據模型表征的邏輯記錄之間連接應為單向的，從總體上看，諸記錄類型構成一個多極樹。任意兩個結點間只存在一條路徑，如圖5所示。
3．3 中片圖形數據庫
在完成確定數據庫的數據模型及各個邏輯記錄之間的總體邏輯關系之后，就要實現將一個邏輯記錄與它的物理記錄相對應，即實現多級映射過程，并完成庫的基本繪圖模塊，輸入模塊及圖形的輸出模塊，這是沖片圖形數據庫的基本內容。
3．3．1多級映射
70年代提出的四級映射模型，包括數據結構級、信息結構級、存儲結構級和存儲分配級。在采用Auto—CAD軟件建立圖形數據庫時，對其內部的兩個級(存儲結構級和存儲分配級)無法控制，所以實際中是在圖形數據

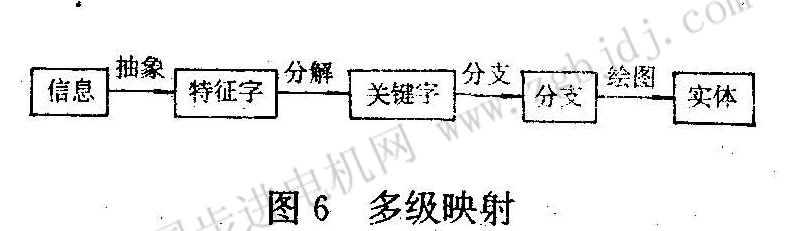

庫的基礎上開發的專用圖形庫軟件，其數據變換分為特征字級、關鍵字級、分支級和實體級，其過程可用圖6表示。通過這樣四個過程，任意一個圖形信息，就可以變?yōu)閷?yīng)于它的實體圖。
3．3．2庫的基本繪圖模塊

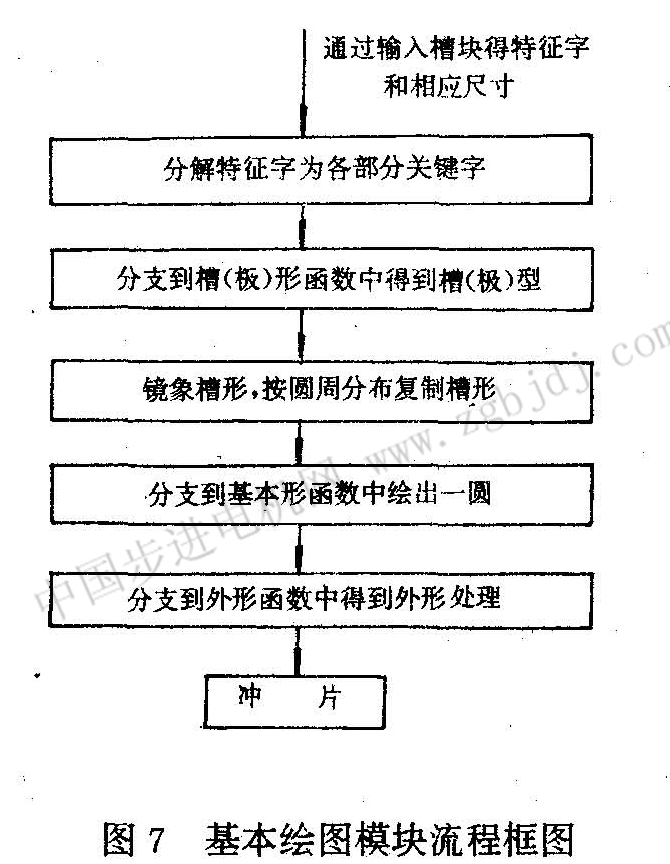

通過輸入模塊得到?jīng)_片圖形的特征字和尺寸以及有關參量，根據特征字基本繪圖模塊要進行關鍵字分解，取得基本形、槽(極)形、外形關鍵字，然后依次分支到相應的函數中去，給出各部分圖形。圖7為基本繪圖模塊的流程圖。
3．3．3庫的輸人模塊
Auto—CAD軟件編程為用戶提供了交互和直接兩種輸入手段，對應于不同的圖形選擇、參數選擇和尺寸選擇方式。
3．3．4圖形輸出
3.4 庫的應用管理
在現行使用的管理模塊中，大致分為沖片機械制圖、樣品圖和線切割圖的生成。
4 用線切割機切割微特電初宦轉子沖片的編程系統
在微特電機領域中，對小批量電機生產經常采用線切割機進行定、轉子沖片的加工，現通過采用接口方法將自動編程軟件裝入線切割機編程器中，實現線切割機的自動編程過程，這就要求必須選用現成的機械設計編程系統，例如制造業專門設計研制的用于準備NC機床控制帶的計算機程序APT(Alltomatically Programmed’Fool，即自動編程系統或語言)，它為NC機床提供各種語句，這些語句將幾何數據和刀具的運動聯系起來。我國目前線切割機采用3B語言，應用3B語言進行編程，要求有一個繪圖軟件與線切割軟件共用的圖形數據庫。
4．1 3B語言
線切割機的工作臺有x、y相互垂直的自由度，用直線和圓弧逼近曲線。3B語言是我國****的線切割機床語言，目前廣為使用。通常．3B語言實現編程后要在單片上直接輸入到線切割機上，完成加工任務，其指令是逐條輸入的，如能在計算機上自動完成編程后，再將轉換成的3B語言輸入至線切割機完成自動加工過程，更為理想。
現簡單介紹一下3B語言。3B語言格式為：
Bx，By，BJ G Z
B——分隔符
x，y——坐標值
G——計數方向
J一計數值
4．2 Auto—lisp實現圖形到3B語言的轉換程序
繪圖軟件產生的模具或樣品圖形經過該程序就變?yōu)榉从硤D形信息的線切割機床所用的3B語言程序。實際上，該程序就是由圖形至U 3B的接口程序，即CAD與CAM的接口程序。

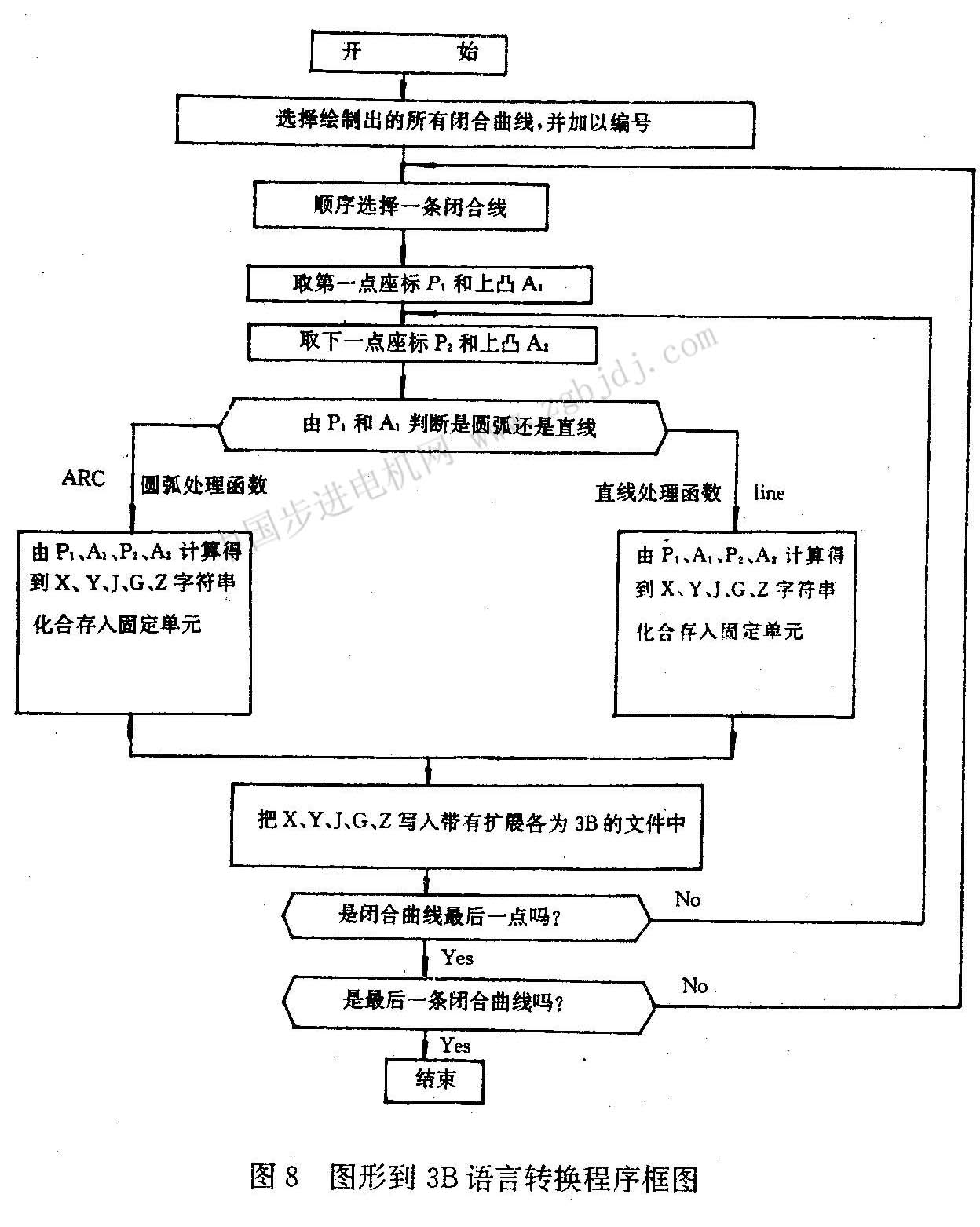

這個程序的設計適用于任何在Auto—CAD中繪制的閉合曲線，不局限于沖片。它的功能在于把繪制的每一條閉合曲線都變?yōu)橄鄳?yīng)的3B語言程序，并且?guī)в行蛱柤右詤^(qū)別，其流程圖如圖8所示。
其中閉合線只能是多義線，線上任一點都有兩個參數：點的坐標值和上凸，上凸的一個弧段是其所含角度1/4的正切，負值代表弧從起點到終點是順時針方向，上凸為0，代表直線。
弧處理函數和直線處理函數就是根據相鄰兩點坐標值和上凸產生這兩點間曲線的3B語言。
5 微機與線切割機的CAD／CAM系統的聯接
CAD的主體是計算機系統，CAM的主體是線切割機床。CAD和CAM的聯結在軟件上就是圖形到3B語言的轉換程序，從硬件上講，就是計算機系統和線切割機床的通訊。
5．1計算機的輸出設備
計算機的輸出設備有打印機、繪圖機、顯示器、串并行接口和錄音機接口。
在并行口LT1上接的行式打印機可以進行硬拷貝信息到打印紙上，串行口的RS232接口可以和各類異步通訊進行串行通訊，錄音機接口則可以從計算機里轉換信息。
5．2線切割機的種類
線切割機的種類很多，這里介紹的是用單極機控制的線切割機床的幾種輸入方式。
a．小鍵盤輸入，直接輸入3B語言程序。
b．錄音機接口輸入，把轉貯到磁帶上的3B語言數據格式信息通過錄音機口還原。當
然，不同的微機類型使用的轉貯數據格式可能不同。
c．紙帶穿孔輸入。這是最原始的輸入方式，利用穿孔紙帶通過光電轉換裝置還原3B，這種方法現在瀕于淘汰，而根據紙帶穿孔接收裝置改進的并串行數據輸入已有產品。當然，這部分尚未形成標準。
d．并串行口的開發運用。
5．3計算機與線切割機的傳遞信息途徑
考慮到計算機與線切割機相互的輸出輸入關系，可以歸結出傳遞信息的3種途徑。 a．把計算機硬拷貝得到的3B語言清單輸入到線切割機的U1鍵盤上。
b．錄音機磁帶轉貯。
c．兩機的同、異步通訊。
這種方法是CAD／cAM一體化溝通兩部分****方案，也是方向，它的結構見圖9。
6結語
電機生產實現由設計到加工一體化工藝過程是我國電機工作者現階段要解決的課題，它是由單個加工轉換成整體加工的問題。任何一個零件都需要多道工序完成，這些工序間是有順序的，而且工序之間還需要傳遞。因此，在考慮其CAD與CAM一體化時，要有完整的思路——運用黑箱理論，可認為是一邊進去的是設計參數，另一邊出來的是成品，如圖10所示。
交互輸入?yún)?shù)后，實用繪圖軟件系統查找CAD數據得到產品的圖形信息，通過轉換接口得到控制邏輯和機器語言，送入控制中心，控制中心根據控制邏輯分時給分散的控制器傳送其數控機器語言，各個控制器解釋機器語言為加工指令，順序地執行加工工序，最后，成品在最后一道工序完成。 |
