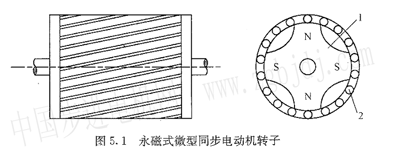

微型同步電動機與交流同步電動機一樣.轉子轉速恒為同步轉速。,使用在轉速要求恒定的裝置中,如電唱機、錄音機、電視設備、電鐘、時間機構、記錄儀表裝置,陀螺儀等。 微型同步電動機定子結構與異步電動機定子一樣,有單相的,也有三相的。 釘子繞組懂點后建立氣隙旋轉磁通勢。轉子的極數與定子極數相同,依據轉子不同的類型,微型同步電動機分成永磁式、反應式和磁滯式等。 1 永磁式微型同步電動機永磁式微型同步電動機的轉子是一個****磁鐵,N、S極沿著圓周方向交替 排列。當電動機運行時,定子產生轉速為m的旋轉磁通勢,轉子則以m轉速隨之同步旋轉,圖5.1所示為永磁式微型同步電動機永磁轉子,其中1為****磁鐵,2為啟動繞組。

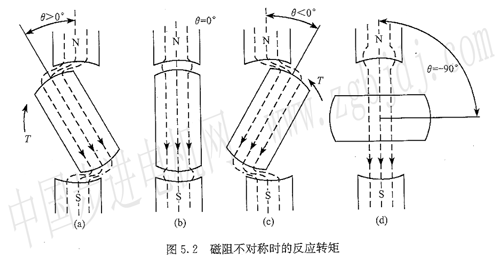

 轉子****磁鐵磁力線與定子磁力線的夾角為θ,永磁式微型同步電動機電磁轉矩大小與sinθ成正比。當θ=0°時,電磁轉矩T=O;當θ=90。時.T=Tmax,T-θ曲線為正弦曲線永磁式微型同步電動機采用異步啟動.即在轉子上裝上鼠籠啟動繞組,在啟動過程中產生異步轉矩啟動。待到轉子轉速接近同步轉速n、旋轉磁通勢與轉子相對速度很小時.轉子被牽入同步.轉速升到n。在同步電動機運行時,鼠籠繞組不再起作用。 2 .反應式微型同步電動機反應式微型同步電動機的轉子由鐵磁材料制成,其縱軸與橫軸方向的磁阻大小相差比較多,縱軸方向的磁阻最小.橫軸方向的磁阻****,縱軸與橫軸相差90°空間電角度。縱軸與定子磁極軸線夾角為θ,規定轉子縱軸逆時針方向****定子磁極軸線時,θ為正。 轉子處于磁場中.其縱軸與橫軸磁阻不對稱時,磁通必然要走磁阻最小的路徑。圖5.2所示為轉子位置不同時磁通路徑的幾種情況。在磁場中,轉子受力。

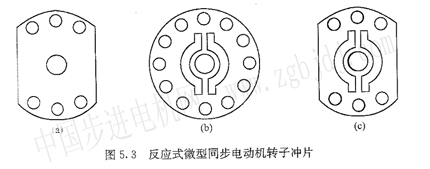

 由于磁通的路徑不同,轉子受力的大小與方向也都不同,規定轉矩的逆時針方向為正。 分析磁場力的方向可以采用電磁場課程中所講的法拉第力線的看法.形象的比喻就是把每根磁力線都看成為被拉長的橡皮筋,它有縱向收縮、橫向擴張的趨勢,由此對磁場中的導體或鐵磁體產生力的作用.即磁場力。按照這個方法,圖5.2(a)中,O°<目<90°時.定子與轉子之問的磁力線都有縱向收縮的趨勢,因此磁力線連著的定子和轉子沿著磁力線方向互相吸引,也就是轉子受到電磁轉矩丁的作用,方向為順時針.按照正方向規定,T<0。同理,圖5.2(b)中,θ=O°,被磁力線連著的定子和轉子互相吸引的電磁力方向在轉子縱軸上,因此 轉矩T一0。不言而喻.圖5.2(c)中, 90°<θ<0°,T>0;圖5·2(d)中-,θ=90。,T、=0。這種由于轉子橫、縱軸磁阻不對稱而使轉子在磁場中受到轉矩的作用,該轉矩稱為反應轉矩,或稱為磁阻轉矩。該轉矩即為凸極同步電動機的凸極電磁轉矩。 由于反應轉矩的存在,定子磁通勢若以同步轉速n旋轉時,轉子也隨之同步旋轉。反應式微型同步電動機以n轉速負載運行時,其T一TL,也就是說θ的大小由負載轉矩TL決定。 反應式微型同步電動機轉子上也裝有鼠籠繞組,用來啟動。同時鼠籠繞組還可以作為阻尼繞組,消除轉子的振蕩。圖5.3所示為不同形式的轉子沖片,沖片上的小圓孔內系裝鼠籠條。

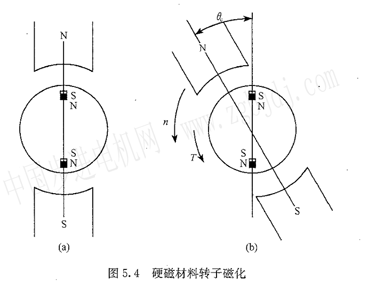

 3. 磁滯式微型同步電動機磁滯式同步電動機轉子由硬磁材料制造。 硬磁材料的磁滯現象非常顯著,其磁滯回線寬、剩磁與矯頑力數值很大,反 映出硬磁材料化時,阻礙磁分子運行的相互間摩擦力甚大。鐵磁材料在交變磁化時,磁滯現象表現為B滯后于H一個時間角,如圖5.4所示。磁滯式同步電動機轉子,是處于旋轉磁化狀態,磁滯現象表現為鐵磁材料的磁通勢滯后于外磁通勢一個空間角,具體分析如下:
 圖5.4中電機轉子是一個硬磁材料的實心轉子,大小不變的定子磁通勢在空間固定方向,轉子處于恒定磁化狀態。轉子上的磁分子沿定子磁通勢方向排列,轉子總磁通勢F與定子磁通φ方向一致,轉子受轉矩T—O。若定子磁通勢逆時針方向在空間旋轉,如圖5.4(b)所示,轉子處于旋轉磁化狀態,其上的磁分子都不停地改變方向,以使其磁通勢的方向與定子旋轉磁通勢的方向一致.但是磁分子旋轉時彼此甚大的摩擦力,使得它們不能及時跟上定子旋轉磁通勢的速度,而始終落后一個空間角度θc,這就是轉子磁通勢F與定子磁通西的空間夾角,稱作磁滯角。旋轉磁化時由于磁滯角存在,轉子轉矩Tt≠O,是逆時針方向,稱為磁滯轉矩。磁滯式同步電動機啟動時,轉子之所以能隨定子旋轉磁通勢旋轉并達到同步轉速n,其原因就在于磁滯轉矩的存在。磁滯式同步電動機中,磁滯角θc的大小只取決于硬磁材料的磁化特性,與旋轉磁通勢的轉速無關。當φ一定時.在O~n范圍內,θc與Tc都為常數。磁滯式同步電動機可以自行啟動,而且轉矩大,這是它的優點。當轉子轉速到達n同步運行以后,旋轉磁通勢與轉子之間無相對運動,轉子也從旋轉磁化變?yōu)楹愣ù呕蔀橐粋****磁鐵,帶的負載大小可以從O到Tc定子磁通勢與轉子磁通勢夾角θ相應地從0到θc。 磁滯式同步電動機轉子多數采用環形硬磁材料,可用沖片疊壓而成,也可用整塊鑄造而成.里面有套筒,如圖5.5(a)所示。套筒可由非磁性材料制成, 轉子磁路如圖5.5(b)所示;套筒也可由磁性材料制成.轉子磁路如圖5.5(c)聽示。無論是哪一種套筒.磁通都必經硬磁材料的有效環。
 功率較小的磁滯電動機,定子可以采用罩極結構,與罩極式單相異步電動機的定子一樣。轉子則可由硬材料的薄片組成.薄片的形狀還可以是磁路不對稱的,即有縱軸與橫軸之分。這樣運行時轉矩既有磁滯轉矩又有反應轉矩。電鐘里常常采用罩極式磁滯電動機。 上面所述的永磁式同步電動機啟動時除用鼠籠繞組產生異步轉矩以外,也可以采用轉子上裝上硬磁材料的圓環,既產生較大的啟動轉矩,又增加運行時的同步轉矩。
|
