1．要設計工作安全可靠的微機控制裝置，必須善于對其裝置進行故障分析，防患于未然
對整個系統而言，引起微機控制裝置故障的原因可分為兩個方面：一是裝置內部自身產生的；二是不良的外界環境條件引起的。諸如不完善的微機軟硬件設計、元器件的失效、焊接點的虛焊或脫焊、接插件的導電接觸面氧化或腐蝕、連接線的開路或短路等，都是引起裝置故障的內部原因。而工作電源異常、電磁干擾、機械沖擊和振動等，則是引起故障的不良環境條件。根據故障的來源，還可把故障分為硬件故障和軟件故障兩大類。
(1)硬件故障是指元器件及其電路發生故障，它又可分為邏輯故障、參數故障、電源故障等。
1)邏輯故障是指電路中某個單元的輸出或輸入邏輯值與應有值相反的故障，這類邏輯錯誤主要是由于設計錯誤和加工過程中的工藝性錯誤造成的。它包括各種錯線、斷路、短路、碰線以及元器件失效，其中碰線是最常見也是最難于排除的故障。由于印制電路板的布線密度越來越高，工藝制作的失誤常常會造成引線與引線之間碰線。斷路常常是由于印制板上的金屬化孔制作不良，或接插件接觸不良而造成。元器件失效的原因有兩個方面：一是元器件本身損壞或性能差，如集成電路損壞，或速度、功率等技術參數不合格；二是組裝錯誤造成元器件失效，如電容、二極管、三極管的極性接錯，集成電路安裝方向顛倒等。
2)參數故障是指元器件某些參數的變化超出了允許范圍。這些參數包括元器件的特性參數和環境參數。任何元器件的特性參數并非只有正常和失效兩個狀態，兩者之間還存在一個漸變過程。例如邏輯門的“閾值”電壓、驅動能力、交流特性，使用期間都有一個漸變過程。當漸變到將近失效，就可能出現元器件間歇失效。此時系統的暫時性故障愈來愈多。
要查找間歇失效的元器件是比較困難的，往往要找很長時間，甚至要到元器件完全失效后才能找到。至于環境參數，指的是使用條件，如電源電壓、環境溫度、時鐘頻率等。使用不當，超出允許范圍，自然會造成故障。
3)各項環境參數中，電源應特別引起注意。常見的電源故障包括：電壓值不符合設計
要求或超過元器件工作電壓正常值；電源額定功率偏低，導致長期過載運行；電源極性錯誤；電源之間碰線；電源技術指標(如紋波值、穩壓性能等)不合格等。如果試制的樣機存在電源故障，則加電后很可能造成元器件損壞。由于地線或電源線配置不當而引起器件之間的信號交聯，造成信號模糊，也可看作環境參數不合乎元器件的要求而造成的故障。一般可在元器件旁加上退耦電容以消除器件之間不應有的交聯。
(2)軟件故障是指編制的程序有錯誤。軟件故障包括程序運行時對某些輸入量不能正確執行，運行結果出錯，程序“走飛”(即進入死循環或走人意想不到的空間)等。這些軟件故障有可能在系統總體安排階段形成，也可能在程序設計或程序指令化階段形成。從本質上說，這是一種設計性故障。一般而言，樣機通過實驗室聯機仿真，一個一個模塊進行反復調試，一定能找到程序出錯的原因。可修改程序后再調試，直至排除故障為止。根據故障持續時間的不同，故障又可分為固定性故障和暫時性故障。①固定性故障是由電路元器件失效、內部電路短路或斷路、環境參數不合要求、軟件有錯誤等原因引起的，它的特點是故障連續重復出現，在系統無自動切換等措施的情況下，只有人工切換、修理，系統才能恢復正常；②暫時性故障是由電源電壓波動、電磁干擾、振動沖擊、元器件間歇失效、電路連接點虛焊等原因引起的偶然性故障，它的特點是持續時間短，隨機出現，因此很難對它進行診斷定位。暫時性故障雖然持續時間短，但由它引起的后果有時卻是很嚴重的，如引起程序“走飛”或系統誤動作等。在系統運行過程中，暫時性故障占全部故障中的大多數，因此在系統設計、制作和采用可靠性技術措施時，必須加以仔細考慮。
根據故障的后果，故障又可分為災難性故障和非災難性故障。①災難性故障將引起系統癱瘓或影響人身安全；②非災難性故障只是使系統的部分或全部功能失效。對于可能出現的災難性故障隱患，為了確保人身安全和避免整個系統嚴重?fù)p壞，必須增加出錯邏輯(硬件)和出錯程序(軟件)雙重保險設計，并采取特別報警措施，使可能出現的災難性故障轉化為非災難性故障。根據故障發生的原因，又可分為操作錯誤故障和系統硬件故障。由于微機控制系統是由人操作的，所以要考慮人的誤操作。操作錯誤引起的故障有時還可能是災難性故障，必須設法避免。可以采用容錯鍵盤(包括硬件和軟件)、連鎖開關、操作容錯程序等加以檢查、警告和屏蔽。
由此可見，有的故障可以通過完善的設計加以預防和排除，有的則不能。設計錯誤引起的硬件和軟件故障，在系統研制時，可通過系統仿真和調試，以及故障模擬等加以排除。它的特點是：一旦排除，不再重現。元器件的缺陷引起的故障可通過老化篩選預先剔除。元器件特性參數漸變故障有的可通過裕度設計加以改善。元器件的環境參數故障以及參數離散性引起的故障可通過調試而排除。但是，實際設計的微機控制系統，在使用過程中總有可能存在著因設計不完善、元器件性能變差、元器件失效以及外界干擾等原因引起的故障，有些是無法預防的。因此設計的系統必須具有容錯能力，要充分利用微機芯片所具有的快速運算能力、精確定時計數手段、強大的邏輯組合判斷功能以及靈活的軟件設計方法，在系統的硬件和軟件兩方面采取各種抗干擾措施，以提高系統的可靠性。
2·在微機控制裝置設計中，更不可忽視干擾來源及其抗干擾設計，否則4系統不能正常工作
(1)干擾來源工業生產中的干擾一般以脈沖的形式進入微機控制裝置，干擾竄入裝置的渠道主要有3條：①空間干擾(場干擾)，通過電磁波輻射竄入系統的干擾；②過程通 道干擾，干擾通過與主機相連的前向通道、后向通道及其他與主機相互聯系的通道進入；③供電系統干擾。一般情況下，空間干擾可用良好的屏蔽與正確的接地、濾波加以解決，故接口設計中應重點防止供電系統與過程通道的干擾。
微機控制裝置與接口電路的可靠性及控制精度是由多種因素決定的，其中供電電源的質量好壞對其影響極大。任何電源及輸電線路都存在內阻，正是因有內阻才引起電源的噪聲和干擾。如果沒有內阻存在，無論何種噪聲都會被電源短路吸收，就不會在線路中建立起任何干擾電壓。根據電源電壓變化持續時間△≠的大小，可以把電源干擾分為以下幾種：①過壓、天壓、停電，△t>l s；②浪涌、下陷、降出，10ms<△t 過壓、欠壓、停電的危害是顯而易見的，解決的辦法是使用各種穩壓器、電源調節器，對短暫時間的停電則可通過配置不問斷電源(uPs)來解決。浪涌與下陷使電壓快速變化，如果幅度過大則會毀壞裝置，即使變化不大(10％～15％)，直接使用不一定會毀壞裝置，但由于裝置中接有反應遲緩的磁飽和或電子交流穩壓器，往往會在這些變化點附近產生振蕩，由此造成的振蕩能產生30％～40％的電壓變化，從而使裝置無法工作。解決辦法是使用快速響應的交流電源調壓器。

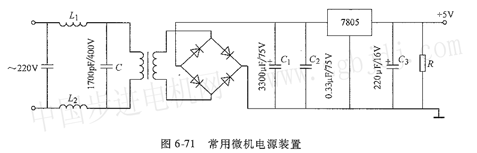

(2)微機電源的抗干擾設計為了防止從微機電源引入干擾，可采用圖6—71所示的微機電源裝置，它由以下幾部分組成：
1)交流穩壓器，用來保證供電的穩定性，防止電源裝置的過壓或欠壓，有利于提高整個微機控制裝置的可靠性。
2)隔離變壓器，考慮到高頻噪聲通過變壓器時主要不是靠一、二級線圈的互感耦合，而是靠一、二級間的寄生電容耦合的，因此，隔離變壓器的一、二級之間采用屏蔽層隔離，以減小其分布電容，提高抗共模干擾的能力。
3)低通濾波器，由諧波頻譜分析可知，電源裝置的于擾源大部分是高次諧波，因此采用低通濾波器可以讓50Hz市電基波通過，濾去高次諧波，以改善電源波形。因受元器件耐壓能力的限制，在低壓情況下，當濾波電路載有大電流時，宜采用／』、電感和大電容構成的濾波網絡；當濾波電路處于高壓時，則可采用小電容和允許的****電感構成濾波網絡。在整流電路之后亦可采用雙T濾波器，以消除50Hz工頻干擾。其優點是結構簡單，對固定頻率的干擾濾波效果好。
4)分散獨立功能模塊供電。在每塊系統功能模塊上用三端穩壓集成塊7805、7905、一812、7912等組成穩壓電源，每個功能塊單獨對電壓過載進行保護，不會因某塊穩壓電源故障而使整個系統遭到破壞，也減少了每個模塊公共阻抗的相互耦合以及和公共電源的相互 耦合，可大大提高供電的可靠性，也有利于電源散熱。為了抑制浪涌干擾，在電源變壓器的輸入端增加了雙軛流圈濾波器，如圖6-71所示。當電流通過軛流圈L1和L2兩繞組時，所產生的內磁通是互相抵消的。若工頻電流通過L1和L2，由于頻率低，阻抗極小，很容易通過；而當高頻干擾電流通過時，雙軛流圈的阻抗將呈現很大值，因此在微機控制裝置和電網之間起到高頻隔離作用。對進入電源線上的差分干擾信號，雙軛流圈的濾波作用不大。為了彌補這一不足，在軛流圈的輸入和輸出端并上濾波電容，使這一類干擾信號被旁路。
(3)微機接地技術的應用 在微機控制裝置中，接地是抑制干擾的主要方法之一。在設計和施工中如能把接地和屏蔽正確地結合起來使用，可以解決大部分于擾問題。所以，在微機控制裝置設計中對接地方法也必須加以充分考慮。誠然，接地技術并不是一門高精密的科學；然而因?yàn)椋紫冉拥伢w的幾何形狀比較復雜；其次，地層的結構也各有差異，不同土壤的電阻率相差很大，其變化范圍為500～50000,／m，而河水的電阻率也能相差20倍左右，變化范圍為30～3000,／m；另外接地電阻的測量也難以做到很精確。正是由于這些原因，設計中應該避免兩種極端，一種是只考慮了理論上的完備，而使計算相當復雜，脫離了工程實際的需要和可能；另一種是只簡單地規定一個接地電阻值作為接地標準，而忽視上述多種因素的綜合分析。
接地設計有2個基本目的：①消除各電路電流流經一公共地線阻抗時所產生的噪聲電壓；②避免磁場和地電位差的影響，即不使其形成地環路，如果接地方式處理不好，就會形成地環路，造成噪聲耦合。眾所周知，地球是導體而且體積非常大，因而其靜電容量也非常大，電位比較恒定，所以人們常把它作為基準電位，也就是零電位。當然，當雷雨云集結并靠近地面時，由于正負電荷相吸引，往往也會使地面上部分地區的電位產生變化，但一般情況下都是恒定的。
當用導體與大地相連時，即使有少許接地電阻，只要沒有電流流人大地，則導體的各部分以及與該導體連接的其他導體全都和大地一樣，仍為零電位。但微機及其他電氣設備在工作時，和基準電位之間存在著微小的電位差，實際上要完全不讓電流流人接地點是很困難的。因此，接地電位的變化是產生干擾的****原因之一。接地可分為保護接地和工作接地兩大類，保護接地的主要目的是為了避免工作人員因設備的絕緣被破壞或下降時遭受觸電危險和保證設備的安全；工作接地則主要是為了保證控制系統穩定可靠地運行，防止地環路引起的干擾。微機控制裝置的地線標準要求比較高。就地線形式而言，一般應在機房周圍埋設網狀地線，其阻值禁忌大于10n，****限制在4～5n之內。
1)微機控制裝置地線分類①數字地(又叫邏輯地)。這種地作為邏輯開關網絡的零電位。
②模擬地。這種地作為A／D轉換前置放大器或比較器的零電位。當A／D轉換器在獲取O～50mV這類小信號時，模擬地必須認真對待，否則將會給系統帶來不可估量的誤差。
⑧功率地。這種地為大電流網絡部件的零電平，如內存磁芯體的驅動電路、打印機電磁鐵的驅動電路的地。
④信號地。這種地通常為傳感器的地。
⑤交流地。50Hz交流電的地線，這種地線是噪聲地。
⑥直流地。直流電源的地線。
⑦屏蔽地(也叫機殼地)。為防止靜電感應和磁場感應而設的地線。
以上這些不同的地線如何處理，是浮地還是接地，是一點接地還是多點接地，是分散接地還是集中接地等，是計算機控制系統中設計、安裝、調試的一個大問題，必須認真對待一2)接地原則①一點接地和多點接地的應用原則。根據常識，高頻電路應就近多點接地，低頻電路應一點接地。在低頻電路中，布線和元件間的電感并不是大問題，然而接地電路形成的環路卻可能產生較大干擾，因此常以一點作為接地點。但一點接地不適用于高頻電路，因?yàn)樵诟哳l電路中，地線上具有電感，因而增加了地線的阻抗，同時各地線之間又產生電感耦合。當頻率很高時，特別是當接地線長度等于1／4波長的奇數倍時，地線阻抗就會變得很高，這時地線變成了天線，可以向外輻射噪聲信號。所以這時的地線長度應小于25m，并要求地線鍍銀。一般來說，頻率在lM，Hz以下時，可用一點接地；而高于10lHz時，應多點接地；在1~10MHz之間時，如用一點接地，其地線長度不得超過波長的1／20，否則應采用多點接地。
②交流地與信號地不能共用。因?yàn)樵谝欢坞娫吹鼐�的兩點間會有數毫伏甚至幾伏的電壓降，這是一個非常嚴重的干擾，因此必須加以隔截和防止。
③浮地和接地的比較。全機浮空即機器各個部分全部與大地浮置起來，這種方法簡單，但全機與地的絕緣電阻不能小于50MΩ。這種方法具有一定的抗干擾能力，但是一旦絕緣下降便會帶來干擾；另外浮空容易產生靜電，導致干擾。還有一種方法，就是將計算機機殼接地，其余部分浮空。這種方法抗干擾能力強，而且安全可靠，不過制造工藝復雜，在國產計算機系統中比較少見。日本生產的HQc-700E計算機系統屬于這種形式的接地，其接地電阻約為3．3Ω，接地引線長度為15～20m，由直徑為10～15mm的多股銅線編織而成。邏輯地與大地的絕緣電阻不得小于50MΩ。
⑧數字地。主要是TTL、cMOs印制板的地。印制板中的地線應成網狀，而且其他布線不要形成環路，特別是環繞外周的環路，在噪聲干擾上這是很重要的問題。印制板中的條狀線不要長距離平行，不得已時，應加隔離電極和跨接線或屏蔽。印制電路板上的接地線要根據電流通路逐漸加寬，****不要小于3mm。印制電路板的旁路電容引線不能太大，特別是高頻旁路電容器不能帶引線。還有，每塊集成芯片(Ic)的電源與地之間****加裝旁路電容器，并注意極性。當安裝大規模集成電路芯片時，要讓芯片跨越平行的地線和電源線，這樣可以減少干擾。
⑤模擬地。A／D轉換器采集O～50mV的微弱信號時，模擬地接法極為重要。為了提高抗共模干擾的能力，可以采用圖6—72所示的三線采樣雙層屏蔽浮地技術。所謂三線采樣，就是將地線和信號線一起采樣，這樣的雙層屏蔽技術是抗共模干擾最有效的辦法。
由于傳感器和機殼之間容易引起共模干擾，所以A／D轉換器的模擬地一般采用浮空隔離，即A／D轉換器不接地，它的電源自成回路。
A／D轉換器和微機的連接通過脈沖變壓器或光耦合器實現。
⑥功率地。這種地線因電流較大，所以線徑較粗，而且應與小信號地線分開，并與直 流地相連。
⑦信號地。傳感器的地，一般以5t2導體(接地電阻)一點接地，這種地不浮空。
⑧屏蔽地。這類地用于對電場的屏蔽。根據屏蔽目的的不同，屏蔽接法也不一樣。電場屏蔽解決分布電容問題，一般接大地。電磁場屏蔽主要為了避免雷達、短波電臺的于擾，這種屏蔽地可利用低阻抗高導流金屬材料制成，可以接大地也可以不接，以接大地為好。磁路屏蔽以防止磁鐵、電動機、變壓器、線圈等磁感應、磁耦合，其屏蔽方法用高導磁材料使磁路閉合，一般以接大地為好。當信號電路是一點接地時，低頻電纜的屏蔽層也應一點接地。如果電纜的屏蔽層接地點有一個以上時，將產生噪聲電流。對于扭絞電纜的芯線來說，屏蔽層中的電流會在芯線上耦合出不同的電壓，形成干擾噪聲源。當一個電路有一個不接地的信號源和一個接地的(即便不是接大地)放大器相連時，輸入端的屏蔽應接至放大器的公共端。相反，當接地的信號源與不接地的放大器連接時，即使信號源接的不是大地，放大器的輸入端也應接到信號源的公共端。
(4)電纜和接插件的屏蔽在用電纜連接時，常會發生無意中的地環路以及屏蔽不良現象，特別是當不同的電路在一起時更是如此。正確的布線走線應該清除這些現象，這里應該注意下面幾點：
1)高電平線和低電平線不要走同一條電纜。當不得已時，高電平線應組合在一起，并單獨加屏蔽。同時要仔細選擇低電平線的位置。
2)高電平線和低電平線不要走同一接插件。不得已時，要將高電平端子和低電平端子分立兩端。中間留備用端子，并在中間接高電平引線地線和低電平引線地線。
3)設備上出入電纜部分應保持屏蔽完整。電纜的屏蔽體也要經接插件予以連接。當兩條以上屏蔽電纜共用一個插件時，每條電纜的屏蔽層都要單獨用一個接線端子。否則，易造成地環路，使電流在各屏蔽層中間流動。
4)低電平電纜的屏蔽層要一端接地，屏蔽層外面要有絕緣層，以防與其他地線接魅相碰。
3·微機控制裝置設計和應用要時刻關注常會遇到的技術問題，謹防多走彎路，禁忌陷入誤區
計算機控制裝置內含有各種豐富的功能，設計和應用中經常會遇到的技術問題有以下各種內容：
(1)輸入數據處理對模擬量來說，一般要進行采樣、增益****化、A／D轉換、規格化、合理性檢查、零漂校正、熱電偶冷端補償、線性化處理、超限判斷、工程量變換、數字濾波、開方計算、上下限報警等處理，以及對脈沖序列進行瞬時值變換及累積計算等。
1)數據的采樣速率。按系統不同的需要，采取不同的掃描采樣頻率。流量、壓力、液位、溫度等采樣頻率，的經驗數據是1／5～1Hz、1／10～1／3Hz、1／8～1／5Hz、1／20～1／15Hz，電動機拖動快速系統采樣頻率是幾百赫茲或幾千赫茲。
2)增益****化。模擬量信號在A／D轉換之前要進行前置放大，以使被轉換量落在A／D轉換線性范圍之內(通常在50％～100％滿度范圍內)，以提高通道的相對測量精度。因此要選擇合適的量程，增益****化即能自動挑選****增益。
3)模擬信號的規格化。模擬量信號的規格化是指1～5V的模擬信號經A／D轉換電路變成規格化的數字量。
4)合理性檢查。假如A／D轉換超出限定時間或接到指令后根本未進行變換，則應故障置位，而給出不合理標志。如果是A／D轉換超量程或欠量程(小于下限值)，該數據將進一步處理，給出讀數不合理標志。
5)零漂校正。由溫度、電源等環境因素變化引起放大器零點漂移，可通過軟件進行校正。通常是把輸入短路時采集的放大器零原碼取平均值存入內存，然后在當前測量結果中扣除此零點漂移值。
6)工程量變換。上位機需顯示或打印時，還應將規格化的數據轉換成工程量單位值。
7)超限判斷。參數值超限時、一般均需報警，通常分為****值報警、偏差報警、速度報警以及累計值報警等。
8)熱電偶冷端補償。對于安裝在現場多路切換箱中的熱電偶，其冷端溫度自動補償是通過一支專用的冷端溫度檢測熱電偶進行的；輸入處理時先接通一次，測量短路電勢；再短一次，測量短路電勢；兩者相減即可消除外線路影響。
9)非線性校正。對于溫度與熱電勢毫伏數或熱電阻歐姆數值間的非線性關系，可通過折線近似或曲線擬合的方法加以校正。采用內線擬合法時，多采用高次方程。
10)開方處理。對于平方特性的數據，例如節流式流量計的差壓信號與流量成平方關系，需進行開方處理，才能使信號與流量成線性關系。
11)熱電偶開路檢查。測點在被切斷之前，用一小電流流過模擬信號線、多路切換電路和變換器，假如通過外電路的壓降超過正常值，就表明熱電偶已經開路。
12)數字濾波。數字濾波就是為克服隨機干擾引入的誤差而進行的數據平滑處理。常用的數字濾波算法有程序判斷法、中位值法、算術平均濾波、遞推平均濾波、加權平均濾波、一階慣性濾波和復合濾波等。
(2)輸出處理計算機系統的輸出一般分模擬量輸出和開關量輸出。模擬量輸出時，cPu算出的數字結果再經D／A轉換成4～20mA模擬信號送端子板輸出，在輸出帶限幅信號時可經限幅處理。在D／A轉換之前，數據先與限幅信號作比較，正常時將輸出送D／A，反之將限幅值送D／A。在開關量輸出時，由主機電路送出數字信號，先存輸出鎖存器，再經驅動電路進行功率放大，去控制現場執行機構。數字輸出可有三種不同的形式：
1)瞬時輸出。信號一消失，觸點就斷開。
2)延時軸出。信號消失，延時一段時間后觸點才斷開。
3)鎖定輸出。觸點閉合后，待下次信號來時才斷開。
(3)控制功能控制部分是計算機控制系統的核心。按所具有回路數的多少，可分為單回路、雙回路和多回路控制；多回路的控制最可達400個回路。控制算法的數目從幾十種到上百種。隨著微機技術和控制理論的發展，控制功能越來越強。控制方式也從早期只有連續控制功能的傳統控制，已發展到今天普遍具有邏輯控制、順序控制、批量控制和各種智能控制方式的現代控制。
1)連續控制。嚴格說來，計算機控制全部是離散控制，但為區別于順序控制和邏輯控割，還是稱它為連續控制。連續就是調節器隨輸入信號的不斷變化按一定規則輸出，不間斷地修正輸出值的大小。連續控制算法一般有PID控制、選擇性控制、自適應控制、非線性控制、smith預估控制、多變量解耦控制等常規傳統控制算法，還有模糨控制和神經網絡控制等智能控制算法。除了各種算法之外，連續控制還必須具有一些附加功能才可以完成實際的 過程控制。
①手動方式。操作人員根據計算機的指導，通過控制開關與儀表對生產過程進行控制。
②自動方式。以設定值為基準進行運算，實現閉環控制方式。
③串級方式(cAs)。以另一個控制回路的輸出值作為本回路的設定值進行自動運算，實現串級控制方式。
④計算機方式(cOMtP)。由數據通信線路接受計算機的輸出數據，作為本回路設定值進行自動運算的控制方式(sPs)，或者直接接受計算機的輸出數據作為輸出值的控制方式(DD(：)。
⑤PV跟蹤。PID算法必須具有PV跟蹤功能，即在手動狀態時，使本回路的設定值不再保持原來的設定值，而跟蹤PV值；PV跟蹤時，從手動切換到自動偏差總為零。因此，P1D輸出值不會產生擾動，實現了平滑切換。切換到自動后，再逐步把設定值調整到所要求的數值。
⑥輸出值跟蹤。PID算法在設置PV跟蹤的同時，還需要設置輸出值跟蹤功能，即在手動狀態時，使內存上次輸出單元的數值跟蹤手操輸出值。這樣，在切換到自動時，由于輸出單元數值與手操輸出值相等，從而實現無擾動切換。
⑦預置。PTD算法在偏差為零時，輸出為一不定的常值。構成串級控制時，次級回路在處于串級斷開狀態時，把次級回路的設定值(LsF)送到主回路的輸出單元(OP)，稱為預置。這樣，當串級的主回路設置Pv跟蹤，次級回路設置預置和Pv跟蹤，則串級調節回路從任何非串級調節狀態值切換到串級時，都是無擾動切換。
⑧反算。當串級調節主回路PID算法輸出插有靜態偏置，算法必須具有反算功能，即算法塊(例如加法功能塊)必須反算出(逆運算)一個平衡無擾的輸入值，作為主回路的輸出。
2)邏輯控制。根據輸入變量的狀態，按邏輯關系進行的控制稱為邏輯控制。在計算機控制系統中，由邏輯塊實現邏輯控制功能。它們可直接用于過程控制進行工藝連鎖，也可作為順序控制中的功能塊，進行條件判斷、狀態變換等。
3)順序控制。順序控制是根據預定順序或邏輯，逐步進行各種信息處理的控制方法：
兼有連續控制、邏輯控制和輸入／輸出監控的功能。
4)批量控制。批量控制就是利用順序程序控制一個間斷的生產過程，以得到規定的產品。例如研制生產一種催化劑溶液，需經投料、加放一定量溶劑、攪拌、加熱控制到一定溫度、保溫至規定時間、最后過濾排放。每個操作都不是連續的，但有規定的要求，每步的轉移又都必須有一定的條件。這里除了要進行連續常規的溫度、流量閉環調節外，還需要執行打開閥門、起動攪拌等開關控制及判斷，因此要用順序程序把這些操作按次序連接起來，定義每步操作的具體條件和要求，直接指揮有關的現場控制設備，以得到滿意的產品。因此．批量控制是順序控制的一種應用。
(4)人機接口功能按照現場控制的連接方式，計算機控制系統的人-機接口可分為現場簡易接口和cRT操作站兩種。人一機接口直接與現場裝置相連，或經過通信網絡和現場裝置相連。簡易操作接口如開關、電位器、按鍵、數碼顯示等器件，使現場工作人員能完成對系統進行操作、監視和設定的基本功能。cRT操作站不僅能在屏幕上、鍵盤上實現上述基 本功能，還能自動地對信息進行分析、判斷和綜合。人一機接口的主要功能歸納起來有以下幾個方面：
1)對全部過程變量進行各種格式的顯示，并允許操作人員對過程進行干預、狀態切換、緊急處理等。
2)對過程變量的歷史數據進行處理和存儲。
3)顯示和打印過程報警。
4)編制和調用各種用戶顯示畫面。
5)編制和打印各種報表。
6)狀態和狀態監視、控制和管理軟件。
7)對通信總線上所連接的設備進行組態。
8)完成系統的自診斷和故障維修。
(5)通信功能通信功能是計算機控制系統的重要支柱，執行分散控制的各單元以及各級人一機接口要靠通信系統連成一體。它是一個高通信速率、低誤碼串、快速響應的網絡，具有組態靈活、易于擴展、資源共享的特點。
(6)自診斷功能為了提高可靠性，計算機控制系統的各裝置具有較強的自診斷功能。
系統投運前，用離線診斷程序檢查各部分工作狀態；系統投運中，各設備不斷執行在線自診斷程序，一旦發現錯誤，立即切換到備用設備，同時經過通信網絡在cRT上顯示出故障代碼，等待及時處理。通常故障代碼可以定位到插件板，用戶只需更換插卡。
(7)冗余技術 自診斷可以及時檢查出故障，但須保證計算機控制系統的運行不受故障的影響，這主要靠冗余技術的應用。冗余有兩種方式：工作冗余和后備冗余，俗稱“熱備用”和“冷備用”。操作站常采用工作冗余的方式。對現場控制器，各冗余方式不同，有的采用1：l冗余，也有的為Ⅳ：1冗余，但均采用無中斷自動切換方式。計算機控制系統特別重視供電系統的可靠性，除了正常的交流供電外，還要有備用電源、不間斷電源uPs以及各種掉電保護措施。計算機控制系統中大多數采用兩套相同通信網絡的冗余形式，但具體工作情況有所不同，工作冗余和后備冗余的情況都有。
除了硬件冗余外，計算機系統還采用了信息冗余技術，就是在發送信息的末端增加信息位，以提高檢錯及糾錯的能力。
4．要進行微機控制裝置(系統)設計，必須時刻關注計算機控制系統的新發展，與時俱進，禁忌因循守舊，使所設計的微機控制裝置(系統)落后于時代發展，缺乏競爭力
(1)計算機控制系統的發展概況 自1946年世界上第一臺電子計算機在美國問世以來，計算機控制技術迅猛發展，20世紀50年代便應用于軍事領域，如導彈和飛機的控制。
1956年首先用于工業過程控制的，是由TRW航空公司與德克薩克公司提出方案，設計了一個煉油廠的聚合裝置計算機控制系統。
1959年，第一臺過程控制計算機系統在美國得克薩斯州的POMAJthur煉油廠正式投入運行，由一臺Rw一300計算機進行數據采集和操作指導，實現26個流量、72個溫度、3個玉力和3個成分的控制。基本功能是保持反應器壓力為最小，確定5個反應器之間進料的優化分配，通過測量催化劑的活性來控制熱水流量。這項有意義的工作標志著計算機過程控制的開始。 1961年IBM公司推出一種專門用于過程控制的數字計算機——IBM1700，先后安裝于 印第安那美國石油公司、加利幅尼亞標準石油公司和杜邦公司。
1962年，英國帝國化學工業公司用一臺計算機代替所有用于過程控制的模擬儀表，實現了244個數據采集量、129個控制閥門的直接數字控制系統(DD(：)，創立了計算機控制系統的新紀元。此時，計算機平均無故障時問從早期的50～100h提高到1000h以上。
1972年誕生的微型計算機，以其速度快、體積小、可靠性高和價格便宜等優點被廣泛應用于過程控制，計算機控制技術取得了突飛猛進的發展。計算機控制系統的數量猛增而成本急劇下降，從1970年的約5千臺上升到1975年的5萬臺。1980年，一臺與1975年時售價為10000美元的小型機性能相當?shù)奈C(jī)價格，僅為500美元。
與此同時，計算機控制理論也與計算機技術同步發展，為計算機控制系統提供了分析設計的理論基礎。
1949年香農完成的采樣定理，解決了采樣值復現信號的理論問題，1952年，被定義的z變換經改進，在50年代末成熟并引出脈沖傳遞函數的概念，提供了分析設計采祥系統的有效數學工具。當時，可用差分方程描述離散系統，用差分方程的特征根來定義系統穩定性。
1962年，針對現代工業日趨復雜的問題，龐特里亞金確定了****化控制的極大值理論，Kdman建立了控制系統的狀態空間表示法，奠定了現代控制理論發展的基礎。由于現代控制理論應用于現代航天工業取得的輝煌成果，20世紀60年代初到70年代末，掀起了現代控制理論向過程控制領域推廣應用的熱潮，除線性多變量系統和****控制理論外，隨機控制、自適應控制、大系統控制及模糊控制、神經網絡控制等理論逐步成熟起來。極大地推動了計算機控制理論及應用的高速發展。
20世紀70年代中期到80年代初，計算機控制系統的應用出現了********的高潮，世界上幾個主要計算機和儀表制造廠于1975年幾乎同時生產出分散控制系統(DCs)，如美國H0neweIl公司的TDcs2000和日本撈河公司的cE TuM等。80年代末又推出具有計算機輔助設計(cAD)、專家系統、控制和管理融為一體的新型分散型控制系統。國內在20世紀70年代未和80年代初開始引進和研究計算機控制系統，各類工廠紛紛上馬了大量的計算機控制方面的項目，也研制出一些有一定影響的計算機控制系統。作為微型計算機另一個發展分支的單片微型計算機，更以其小巧、多功能、廉價等優點，在控制領域中得到普遍應用。20年來的應用實踐證明，單片機性能穩定可靠，微機控制技術通過單片機較好地實現了以軟件取代模擬或數字電路硬件，并提高了系統的功效，改變了傳統的控制系統設計思想和設計方法。許多國內外廠家生產的工業控制計算機系統的各類插板或功能塊也較多采用單片機系列芯片，如美國Honewell公司TDc--3000系統的過程管理機PM等。
從本質上講，微機控制系統的工作過程可歸納為以下三個步驟：
1)實時數據采集，對來自測量元件和變送單元的被控量的瞬時值進行檢測和輸入。
2)實時數據處理，對采集到的被控量進行分析和處理，按一定的控制規律運算，進行控制決策。
3)實時控制輸出，根據控制決策，適時地對執行裝置發出控制信號，完成工作任務。
工程實際中上述過程不斷重復。所謂“實時”，是指信號的輸入、運算處理和輸出能在一定的時間內完成，即要求微機對輸入信號要以足夠快的速度進行測量與處理，并在一定的時間內作出反應或產生相應的控制。超過這個時間，就會失去控制時機。“實時”概念不能脫離具體過程，如煉鋼的爐溫控制，由于時間慣性很大，輸出延遲幾秒仍然是“實時”的： 而軋鋼機的拖動電動機控制，一般需在幾毫秒或更短的時間內完成對電流的調節，否則，電流失控將造成事故。
在常規模擬控制系統中，系統的控制規律是用硬件電路實現的，改變控制規律需要改變硬件；而在微機控制系統中，控制規律程序化了，要改變控制規律和被控參數，只需改變程序就可以了。
工控微機系統是比較有代表性的微機控制系統，和一般常規模擬系統相比，有如下突出特點：
1)技術集成和系統復雜程度高。計算機控制系統是計算機、控制、通信、電子等多種新技術的集成，是理論方法和應用技術的結合；由于信息量大、速度快和精度高，因此能實現復雜的控制規律，從而達到較高的控制質量。計算機控制系統實現了常規系統難以實現的多變量控制、智能控制、參數自整定等，如原子裂變、衛星軌道監控等。
2)可靠性高和可維護性好。這兩個因素決定著系統的可用程度，由于采取有效的抗干擾、冗余、可靠性技術和系統的自診斷功能，計算機控制系統的可靠性高，而且可維護性好。如有的工控機，一旦出現故障，能迅速指出故障點和處理辦法，便于立即修復。
3)環境適應性強。工業環境惡劣，要求工業控制機適應高溫、高濕、腐蝕、振動、沖擊、灰塵等環境：工業環境電磁干擾嚴重，供電條件不良，一般的工業控制機都有較高的電磁兼容性。
4)控制的多功能性。微機控制系統具有集中操作、實時控制、控制管理、生產管理等多種功能。
5)應用的靈活性。由于軟件功能豐富，編程方便和硬件體積小，重量輕以及結構設計上的模塊化、標準化，系統在配置上有很強的靈活性。如一些工控機有操作簡易的結構化、組態化控制軟件，硬件的可裝配性、可擴充性也很好。
另外，技術更新快、信息綜合性強、內涵豐富、操作便利等，也都是計算機控制系統的一些特點。
(2)計算機控制系統發展方向 計算機控制系統發展很快，促使其高速發展的主要因素是：微處理器及其超大規模集成電路(VLsI)技術的應用。現在的64位微處理器已應用于現場控制站，功能更強、速度更快、存儲器容量不斷遞增；人機接口技術的交互圖形、復合窗口及觸摸屏幕的應用，使操作站更趨完善，操作更為便捷，彩色cRT分辨率更高；專用集成電路(ASIC)和表面安裝技術(SMl)在硬件設計上的使用，使板級上的元件數量更少，硬件的可靠性大大提高；智能半導體器件進入到現場一級成為現場儀表，包括直接數字傳感器、光纖傳感器和智能執行器；標準化的數據通信鏈路和通信網絡技術的發展，影響網絡體系結構的變化。另外，各種公共網絡體系的建立和通信網絡技術的普及，在網絡環境下新的各類控制系統已成為可能；開放式結構和集成技術將深刻地影響著計算機控制系統。作為計算機控制系統代表的DS(：****有典型性，其現狀及發展前景如下：
1)開放化。Dcs的通信，用實現開放系統互連(OSI)來滿足工廠自動化對各種設備(計算機、Dcs、單回路調節器、PLc等)之間通信能力加強的要求，以方便地構成一個大系統。
Dcs各制造商為適應這種發展，競相先期改造自己的專用網絡以符合國際標準，或在自己的專用網絡與普通網絡之間加入網關，使其與以太網、MAP網連接。開放化的關鍵是技術標準的統一。通信標準化MAP／TOP已獲成功，并為世界各國所接受。因此，新推出來的集散 型控制系統均采用開發系統的標準模型、通信協議或規程，以滿足MAP／TOP的要求，提高數據高速公路的吞吐能力，發展寬帶的光纖傳輸介質。新一代的集散控制系統的開放型結構，將方便地與指揮生產管理的上位計算機進行信息交換，實現計算機集成生產系統。
2)小型化。個人計算機的性能不斷提高，價格不斷降低，使得中小規模的Dcs可廣泛采用高檔微機以及加強的工業Pc來構成低價格集散控制系統，以滿足小型工廠和裝置的應用。從規模來看，大量小型計算機和價廉的可編程控制器已開始起著大型Dcs的作用，為此可靠、價廉的Dcs將深受用戶的歡迎，小型系統越來越多的應用是十分有意義的事情。
3)智能化。人工智能特別是知識庫系統(KBS)和專家系統(Es)在過程控制中的應用包括：自整定和自適應控制器、實時數據采集、故障診斷、生產計劃和調度、過程優化、控制系統的計算機輔助設計、仿真培訓和在線維修等。人工智能將在Dcs的各級(從控制到工廠管理)上實現。隨著微電子技術的發展，結合現代控制理論，應用人工智能技術，以微處理器為基礎的智能設備已相繼出現，如智能變迭器、可編程序調節器、數字交直流調速器、智能PID自整定控制、智能人機接口，智能集散控制系統等。
4)基于現場總線的PLc。PLc以其結構緊湊、功能簡單、速度快、可靠性高、價格低等優點，獲得廣泛應用，已成為與Dcs并駕齊驅的主流工業控制系統。目前以PLc為基礎的Dcs發展很快，PLc與Dcs相互滲透、相互融合、相互競爭，已成為當前工業控制系統的發展趨勢。隨著PLc計算機與Dcs和其他控制回路之間接口的迅速發展，將連續控制功能、邏輯功能、批量控制功能、信息處理功能及軟件組態回路等集成在統一的高性能系統中，從而將PI_c和Dcs融合在一起。滿足了協調的需要，以適應離散類和批量工業自動化的要求。PLc將與IPc、Dcs集成，逐漸成為占據自動化裝置及過程控制系統****市場份額的產品。現場總線技術將用于各種現場自動化設備及其控制系統的網絡通信，以及各種現場儀表(包括變送器、執行器、記錄儀、單回路調節器、可編程序控制器、流程分析器等)及計算機控制系統之間進行的數據通信。有人預測，基于現場總線的Fcs將取代Dcs成為控制系統的主角，Intemet和Intranet技術也將進入工程控制領域，計算機自動化系統滲透到企業從生產到管理，直到經營的方方面面。
5)新一代智能變送器。高度集成的智能器件向現場延伸，國外公司已開發生產各類數字式智能變送器，包括溫度、壓差、流量、液位、密度、壓力、轉速、位置等多個品種。如美國霍尼威爾公司的sT系列產品，具有如下顯著的特點：
①測量精度高，誤差僅為O．1％，即使平方根輸出，也能達到0．1％。
②能在控制室設定或變更各種變送器參數，包括測量范圍、輸出線性或平方根選擇、阻尼時間常數、正反作用以及輸出電流等。
③能對溫度或靜壓變化引起的零點和量程漂移進行校正，具有良好的濕度、靜壓特性：
④量程比大(400：1)，使用規格減少，降低采購量和庫存。
⑤能在控制室檢查變送器特性并及時處理問題，減少排除故障的時間和費用。
6)管控一體化綜合集成系統cIMS。20世紀90年代以來，計算機控制系統從功能上贛著制造自動化、過程控制自動化、辦公室自動化和經營管理自動化相結合的方向發展，即構成計算機集成制造系統或計算機集成過程系統，簡稱cIMS或cIPs。
cIMS由決策管理、規劃調度、監控、控制四個功能層次的子系統構成，實現管理控制一體化模式。具體地說，決策層根據生產過程的實時信息和管理信息，發出多目標決策指 令。規劃調度層則按指令制定相應的生產計劃并進行調度，通過監控層對控制層加以實施，使生產結構和操作條件在最短時間內得到調整，跟蹤和滿足上層指令。同時，生產結構和操作條件調整后的信息反饋到?jīng)Q策層，與決策目標進行比較評估。如有偏差，即修改決策，使整個系統處于****的運行狀態。
cIMS代表著工業控制系統的未來，它的研究開發不是以某個區域或某項活動為對象，而是以企業的全部活動為對象。從市場預測、接受訂貨、原料供應、生產計劃、作業排序、過程控制、產品銷售，到用戶反饋、新產品開發、經營管理，整個形成一個動態反饋系統，具有自判斷、自組織、自學習的能力。由此可見，cIMS不僅是對生產技術的變革，也是生產組織和生產方式的變革，因而它不是單純地對現行生產模式進行計算機化及自動化，而是必須按照新的生產組織原理，對現行生產模式進行全面改造。
cIMS把孤立的工廠自動化系統在新的管理模式與工藝指導下，綜合運用信息技術和自動化技術，并通過軟件支持，構成一個完整的系統，對生產過程的物質流與管理過程的信息流和決策過程的決策流進行有效的控制和協調，以滿足新的競爭模式下市場對生產和管理過程提出的高質量、高速度、高靈活性和低成本的要求。
總之，要進行微機控制裝置(系統)設計，就要時刻把握住計算機控制系統新發展的脈搏，做到與時俱進、不斷創新；禁忌因循守舊，使所設計的微機控制裝置(系統)落后于時代發展，缺乏市場競爭力。
|
