由于數字信息處理技術和計算機技術的迅速發展，使得計算機，尤其是微型計算機在工業控制領域中的應用越來越廣泛，傳統的模擬式信息處理和控制裝置正逐步被數字計算機所取代。目前在機電一體化產品中，多數是以微機為核心構成控制裝置。因此，要進行機電一體化產品設計與開發，就必須了解和掌握微機控制技術及其控制系統設計方法。

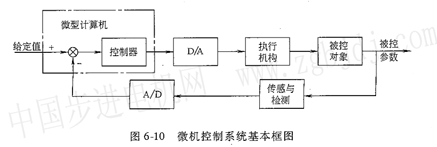

1．微機控制系統的組成及特點(1)微機控制系統的組成微機控制系統是一種離散控制系統，其基本框圖如圖6—10所示。

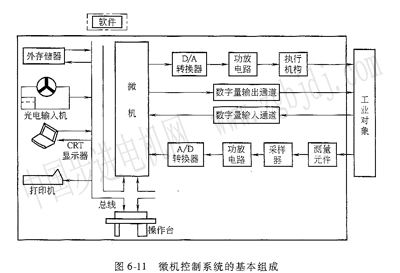

微機控制系統還可看成是由硬件和軟件兩大部分組成的。硬件一般包括微機、外圍設備、輸入輸出通道和操作臺等，如圖6一ll所示。
微機與工業對象之間的輸入輸出通道，包括數字量通道和模擬量通道．是微機控制系統與其他微機系統的主要區翱之處，軟件主要是指支持系統運行、并對系統進行管理和控制的程序系統，其中包括系統軟件和應用軟件。系統軟件是指程序設計系統(指令系統、程序設計語言及相應的編輯、編譯系統等)、診斷程序、操作系統及與計算機密切相關的通用程序等，應用軟件則是用戶針對要解決的實際問題而開發的各種控制程序。
(2)微機控制系統的特點1)具有完善的輸入輸出通道，包括模擬量輸入輸出通道和數字量或開關量輸入輸出通道等，這是微機有效地發揮其控制功能的重要保證。
2)具有實時控制功能，就是具有完善的中斷系統、實時時鐘及高速數據通道，以保證對被控對象狀態及參數的變化以及一些緊急情況具有迅速響應的能力，并能夠?qū)崟r(shí)地在微機與被控對象之間進行信息交換。
3)可靠性高，對環境適應性強，以保證在生產現場應用的要求。
4)具有豐富、完善、能正確反映被控對象運動規律并對其進行有效控制的軟件系統。
|
