摘要：使用大減速比減速器的衛星天線指向機構難以從傳動鏈末端反推獲得電機的精確位置信息。將永磁同步電機(PMSM)定子安裝開關HALL用于細分電角度空間，構成一種位置傳感器是較好的解決方案。本文提出一種基于微步進控制理論的開關HALL輸出信號與電機磁極位置定標方法。該方法無需借用外部設備即可完成多開關HAI Jl_與電機控制用磁極位置電角度信號之間的對應關系。實驗結果表明，依照該方法建立的基于多開關HALL的PMSM矢量控制系統動態響應快、轉速穩定度高，在存在較大摩擦轉矩情況下轉速精度達±2％，具有驅動效率高，易于數字實現、穩定可靠等優點。
關鍵詞：天線指向機構；永磁同步；Hall；微步進；空間矢量脈寬調制；數字信號處理器
0.引 言
PMSM的微步進控制方法將PMSM模擬為一臺步進電動機，進行位置開環控制，可以取得較好定位效果，但是驅動功率恒定，驅動效率無法保證；PMSM的無傳感器控制方法受到各國學者關注和大量研究，但是或者不適合低速應用，或者要求電機具備某些特性比如較高凸極率，不適合普通PMSM應用。
通過在電機定子安裝開關HALL，將開關信號與電機磁極位置信息進行標定，可以獲得足夠精度的位置信息，并可以構成矢量控制系統.也有學者結合稱其為“偽無傳感器”方法。但是安裝誤差、磁極偏差等系統誤差的存在將嚴重影響系統控制精度，增大輸出力矩誤差。本文提出一種基于微步進控制理論的開關HAlll_輸出信號與電機磁極位置標定方法，將空間電角度細分，驅動PMSM步進運行，同時標定HALL信號狀態。通過標定，每種HALL信號狀態即代表電機磁極處于一定的空間電角度范圍內，此時可以使用近似矢量控制或直接轉矩控制。通過一臺安裝9開關HALLPMSM進行實驗，實驗結果表明該標定方法精度較高，依據該方法獲得的電機位置信號精度足夠高性能驅動使用，系統運行良好。
PMSM的步進控制是指使同步電動機的氣隙磁動勢由連續的旋轉磁場變?yōu)殡x散的步進磁場，使轉子以一定步距角前進的控制方法。文獻[3]首先提出一種電壓矢量劃分的步進控制方案，此方案用于電子閥門控制中，實驗結果表明了迅速的轉速響應。文獻[4]詳細敘述了使用6個主電壓矢量控制方法的模型構建原理。仿真和實驗結果表明了轉速響應的迅速性。文獻[5]介紹了一種定子繞組電流相位劃分的方法，使用bH種通電方式，每一種通電方式產生一種特定大小和方向的復位轉矩，力求將電動機的轉子鎖定在一個特定的位置上，所給出的實驗證明12步進方式的有效性；文獻[6]在使用bH種通電方式的基礎上應用了矩角控制方法，改善了轉矩響應特性；文獻[7]提出一種PwM死區開環補償方法，驅動裝置中沒有電流、轉速、位置等閉環控制環節，步距均勻性得到改善，可達到32步一個循環，每轉128步，并給出實驗證明方法的有效性，步進角達到了．8125°。文獻[8]在12步進方式基礎上使用模糊控制器，提高了系統動態響應特性。
本文使用Ⅱ公司生產電機控制專用DsP芯片組建控制系統對PMsM進行定位控制，應用svPwM輸出方式輸出特定轉角的電壓矢量，實現360°電角度的65536劃分。理論上步距角達到19.8″，實驗結果證明所述的控制方法具有較高定位控制精度。因?yàn)榧?xì)分?jǐn)?shù)可以更高，所以稱為微步進控制方法。
1 步進控制方式
1．1 旋轉磁場離散化為步進磁場定子電壓矢量的電角度范圍為[O°，360°]，劃分為k份，稱k為細分?jǐn)?shù)k∈[1，+∞]。則按電角度計算的步進角為：
設電機極對數為pm，則每轉細分的步進數目為pmk，機械步進角為：
理論上k可以無限大，則ae可以任意小，定子電壓矢量以任意小的ae步進，牽引轉子以am步進，最終定位于指定位置；需要高轉速時，定子電壓矢量可以m倍步進角即mae旋轉，m可由轉速調節器輸出。
1．2步進運動的矩角特性
PMSM穩態運行時，忽略定子電阻，并將鐵耗、雜散損耗記入電磁功率，有轉矩公式：
式中，Te為電磁轉矩；pn為電機極對數；職為轉子永磁磁鏈；is為電機定子電流矢量幅值；盧為電
流矢量與轉子直軸夾角；∞為電機電角速度；Ld為直軸電感；Lq為交軸電感。
一般表貼式PMsM磁路對稱，即有Ld=Lq。忽略由磁路不對稱性引起的磁阻轉矩，可得：
由式可知，如果保持電流矢量幅值is不變，改變電流矢量與轉子直軸夾角口，則電磁轉矩與矩
角θ正弦值成正比。使電壓矢量步進旋轉，改變矩角θ，即可增大或減小轉矩，實現定位或調速。
調速穩態運行時，若按電角度計算，電壓矢量旋轉一周，旋轉磁動勢在氣隙中也旋轉了2叮r的
電角度，所以旋轉磁動勢每秒鐘的轉速為：
n1=f/pn (5)
式中，f為定子電流的頻率。
定位控制時，負載轉矩有：
T1=Tem=KUsinθ1 (6)
式中，T1為負載轉矩，θ1為穩態矩角。
控制時我們只需確定參考電壓矢量Uref的幅值U及其初始相位φi，并使其按照我們規定的方向
以m倍電步進角mae步進旋轉，即有：
φ=φi+mae (7)
可在矩角為θ1的情況下控制PMsM步進運行。
2 HAILL狀態標定方法
2．1 HALL狀態獲取
將開關HAI上信號全部引出，經去噪整形電路和調理電路后送入DsP。以9個HALL電機為例，
共將電角度空間劃分為18個區間，如圖1所示：
由圖可知這18個狀態為100001111～000001111等，其十進制數值為15、30……496。
此二進制數可作為位置信號進行電機控制。
2．2轉矩脈動開關HALL個數與細分電角度空間關系如表所述：
根據表1所示，綜合考慮轉矩脈動和安裝復雜度，選用9HAJL_永磁同步電機進行實驗。
2．3磁極位置信息獲取方法在一個控制周期中，在獲得步進角的情況下，必須將步進角與上一次控制輸出電流給定相位角結合以獲得本次控制輸出。此時可以獲得給定的電機磁極位置。理想空載狀態下，由于磁拉力的作用，磁極參考給定位置θr_ref就是磁極的真實位置θr。在實際系統中，由于摩擦阻力等因素的影響，會有一個負載角θ1=θr_ref一θr存在，此時阻力矩為：
ψfissinθ為消除θ1的影響，假設阻力矩是雙方向平衡的，進行以下步驟進行調試：
①使電機進行正轉，當HA LL_狀態發生改變時停止電機運行，記錄當前θr_ref(1)；②使電機反轉，當HALL狀態發生改變時停止電機運行，記錄當前θr_ref(2)；③此HALL狀態跳變處位置記為θr_reC=[θθr_ref(2)]／2。
④由于HALL傳感器安裝難免有誤差的存在，所以可以對每處HALL狀態跳變處位置進行標定。
如果忽略此誤差，則可以進行一次標定，其余取個對稱電角度位置即可。

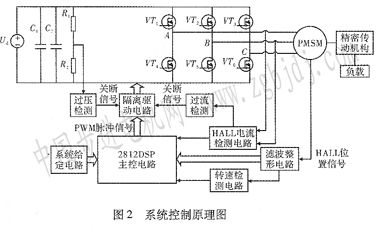

本控制系統主要由穩恒直流電源電路、系統給定電路、數碼顯示電路、主控單元芯片、隔離驅動電路、MOsFET功率電路、HALL電流檢測電路、角位置檢測電路、轉速檢測電路、過壓過流檢測電路和精密傳動機構組成。系統給定電路提供角位置給定信號；數碼顯示電路顯示目前系統控制信息；HA LL電流檢測電路采樣M0sFET功率電路輸出電流，經濾波和電平轉換生成O V一3 V電流檢測信號，送入DSP兩個12位AD轉換單元；9路開關HALL生成9路信號，經濾波整形電路送入DsP芯片作為位置信號。系統結構原理如圖2所示。
2．4系統參數
實驗使用電機參數如表2所示。
2．5步進65536細分控制
將細分?jǐn)?shù)k=65 536。如圖3所示，曲線1為相電流波形。本系統采用的是sVPwM調制方式，在低速時可以呈現比較好的正弦性，而在高速時電流波形將成為馬鞍形。因?yàn)閟VPWM調制本質是一種調制波為三相對稱的馬鞍形渡的、規則采樣的一種變型sPwM。其馬鞍形調制波由對稱正弦波中注入了三次諧波零序分量產生。由于細分?jǐn)?shù)很高，電機相電流波形難以看出有鋸齒狀，這也保證了電機運行平穩。曲線2為一路HALL信號，間距均勻，表明轉速穩定。
2．6 HALL狀態變化
如圖4所示為電機運行產生的HALL信號狀態變化。曲線1為電機相電流，曲線2為HALL狀態信號經過DA輸出。可見一個電角度周期內狀態有18個不同數字，與3節分析一致。經3．節所述步驟進行標定，以狀態10000011l為例，在細分狀況下標定范圍為4500～8140，對應電角度空間為24 7°～44 7°，相比如圖1所示的理論上的電角度位置有4．7°的偏差。偏差的來源是安裝誤差，磁極偏差等誤差源綜合作用的結果。重復標定以完成18個HALL狀態的全部標定。
2．7標定的HALL信號用于矢量控制
當DsP獲得一個電機位置HALL狀態θr_rec時，電機轉子位置所在電角度空間即被確定。如果忽略偏差，在此電角度空間內認為轉子位置為中間值θr_m:
可以簡化控制過程。此時控制電流矢量相位給定為超前θr_m90度電角度，即為簡化的矢量控制。

圖5所示為PMsM矢量控制轉速響應。曲線為相電流響應曲線，曲線2為HALL狀態信號經過輸出。由相電流曲線看出應用開關HAI JIl信號細分電角度空間為18份，則有18個電壓矢量，使得電機電流亦被細分為18份。根據表1已知，此對輸出力矩****轉矩脈動只有l(wèi) 5％。由曲線2可見標定的HAIll_信號輸出均勻，轉速穩定。經實際測量，在電機具有較大軸承預緊力而具有大摩擦力矩特性情況下，轉速穩定度達到±2％。轉速穩定度完全滿足伺服系統設計要求。
3.結論
本文提出的一種基于微步進控制方法的永磁同步電動機HALL信號標定方法，是把步進控制方式、HALL信號與轉子電角度信息相結合的簡單有效的標定方法，標定后的HALL信號可直接用于矢量控制。實驗結果表明所述的標定方法準確性，依據此標定量進行控制，性能滿足控制要求。有很好的應用前景和使用價值。
|
