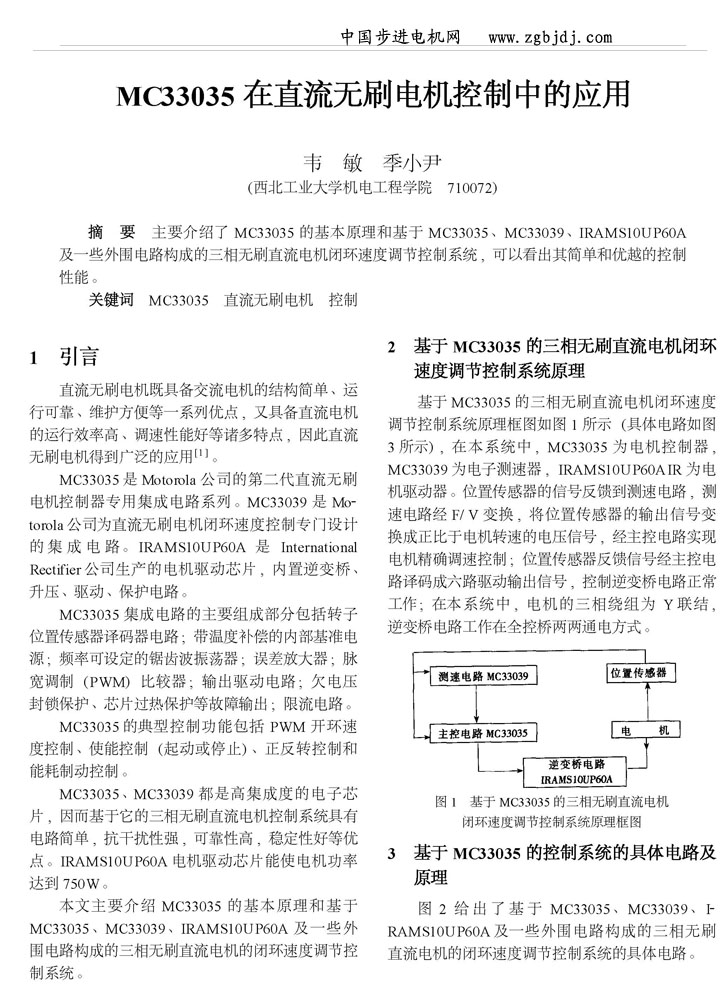

摘 要 主要介紹了MC33035的基本原理和基于MC33035、MC33039、IRAMS10UP60A及一些外圍電路構成的三相無刷直流電機閉環速度調節控制系統,可以看出其簡單和優越的控制性能。
關鍵詞 MC33035 直流無刷電機 控制

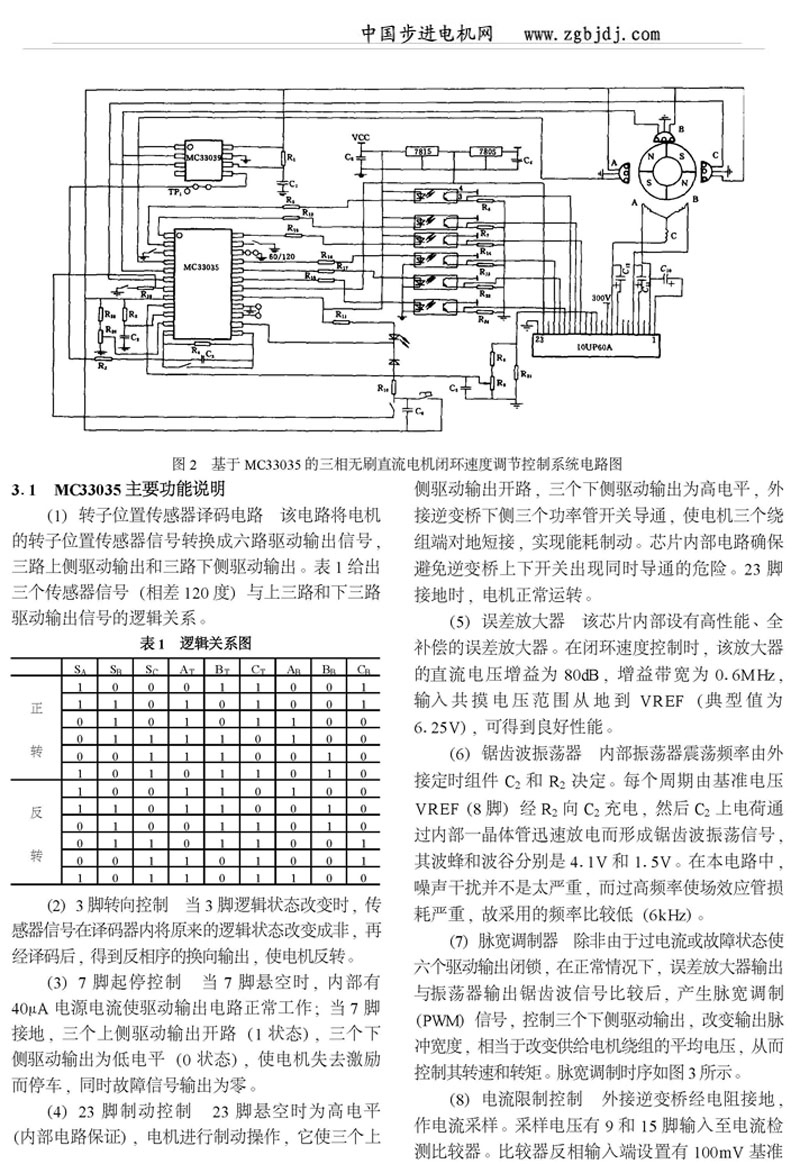

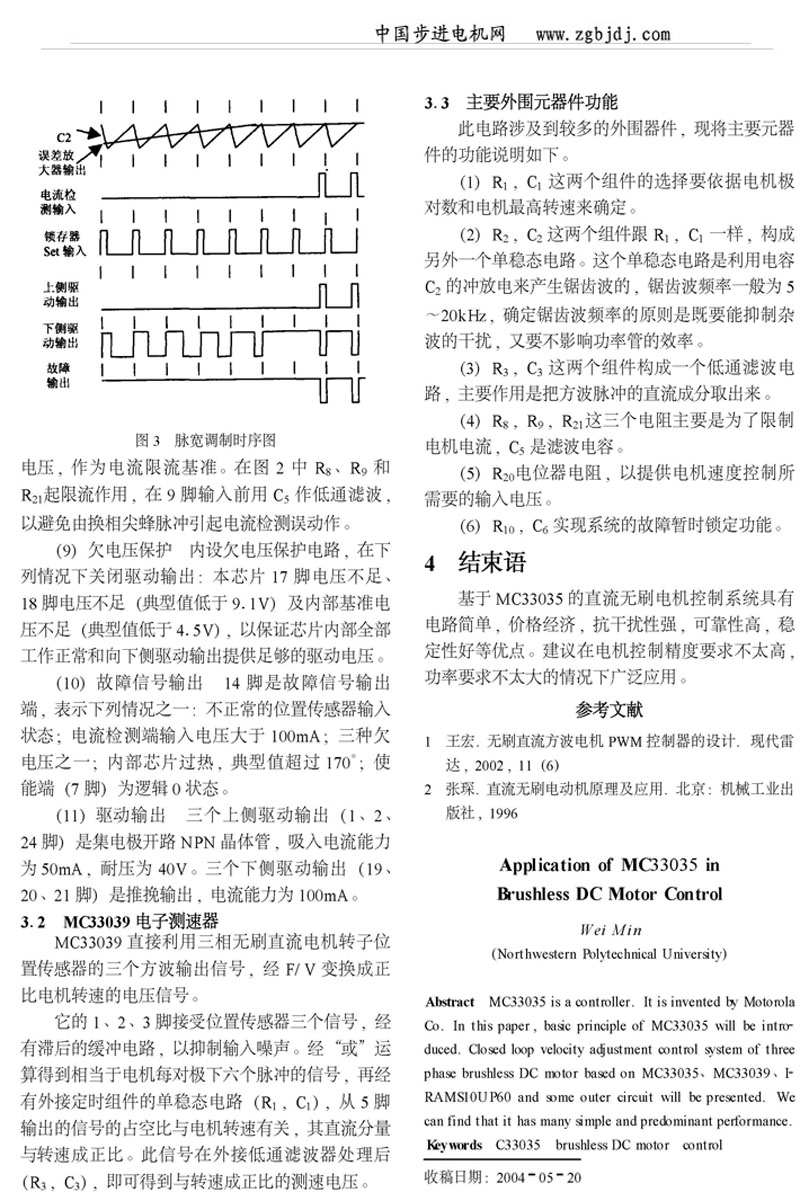

1 引言直流無刷電機既具備交流電機的結構簡單、運行可靠、維護方便等一系列優點,又具備直流電機的運行效率高、調速性能好等諸多特點,因此直流無刷電機得到廣泛的應用[1]。MC33035是Motorola公司的第二代直流無刷電機控制器專用集成電路系列。MC33039是Motorola公司為直流無刷電機閉環速度控制專門設計的集成電路。IRAMS10UP60A是InternationalRectifier公司生產的電機驅動芯片,內置逆變橋、升壓、驅動、保護電路。MC33035集成電路的主要組成部分包括轉子位置傳感器譯碼器電路;帶溫度補償的內部基準電源;頻率可設定的鋸齒波振蕩器;誤差放大器;脈寬調制(PWM)比較器;輸出驅動電路;欠電壓封鎖保護、芯片過熱保護等故障輸出;限流電路。MC33035的典型控制功能包括PWM開環速度控制、使能控制(起動或停止)、正反轉控制和能耗制動控制。MC33035、MC33039都是高集成度的電子芯片,因而基于它的三相無刷直流電機控制系統具有電路簡單,抗干擾性強,可靠性高,穩定性好等優點。IRAMS10UP60A電機驅動芯片能使電機功率達到750W。
|
