摘要：直接轉矩控制是繼矢量控制變頻技術后發展起來的一種新型具有高性能的交流變頻調速技術。針對基于直接轉矩控制的異步電機低速時存在較大的脈動問題，提出了用神經網絡重構直接轉矩控制系統的定子磁鏈觀測器模型和開關狀態選擇模型，并用單個神經網絡訓練的方法來處理直接轉矩控制的復雜運算。實驗結果表明， 用該方案構成的系統具有良好的動態性能，并能有效地改善直接轉矩控制系統的低速勝能。
關鍵詞：直接轉矩控制；神經網絡；重構模型；低速性能
中圖分類號：TM343 文獻標識碼：A 文章編號：1004—7018(2009)10一IJIl46—04
O引 言
直接轉矩控制是在保持磁鏈幅值不變的基礎上，通過正確選擇定子電壓綜合矢量控制定子磁鏈
的旋轉速度以控制轉矩達到控制電機轉速。文獻[3 4]提出了一種利用神經網絡建立直接轉矩控
制系統的定子磁鏈模型，并用離線訓練的方法來處理直接轉矩控制系統中復雜的數學運算，對直接轉控制系統的動態性能有所改善，但需訓練神經網絡；文獻[5—8]將神經網絡用于逆變器的狀態選擇中，以其較強的學習能力、自適應能力、自組織能力及容錯能力獲得較好的控制效果，但需經過多次的迭代才能達到神經元的收斂；文獻[9 10]利用神經網絡具有強魯棒性、并行計算、自學習的優勢，根據直接轉矩控制的特點，將神經網絡DTc分為多個子神經網絡分別訓練，能夠利用神經網絡的優勢可以改變直接轉矩控制系統的性能。
本文在前人研究的基礎上，給出了用神經網絡重構直接轉矩控制系統的定子磁鏈觀測器模型和開
關狀態選擇模型，并用神經網絡分別訓練的方法來處理直接轉矩控制的復雜運算。實驗結果表明，用此方案構成的系統具有良好的動態性能，并能有效地改善直接轉矩控制系統的低速性能。
1基于神經網絡的直接轉矩控制原理

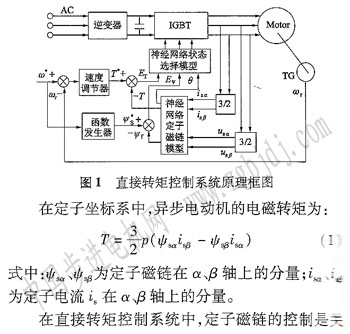

基于神經網絡的直接轉矩控制系統原理如圖1所示。
|
