摘要：分析了逆變器的開關頻率、滯環寬度、電機轉速三者的關系，提出了開關頻率優化的方法；為進一步提高系統的穩定性和響應速度，將模糊控制技術用于永磁同步電動機控制中，提出了一種新的模糊控制方案，并引入零矢量控制，對模糊控制規則進行簡化。仿真實驗結果表明，通過開關頻率優化和模糊控制，不僅能充分利用功率器件的開關頻率，而且模糊直接轉矩控制的磁鏈軌跡更接近于圓形；轉速在較短的時間內上升到穩定值；轉矩快速、平穩地變化。
關鍵詞：永磁同步電動機；直接轉矩控制；模糊控制；開關頻率優化
中圖分類號：TM351；TM341 文獻標識碼：A 文章編號：1004—7018(2009110一0033—04
0引言
直接轉矩控制系統中滯環比較器的滯環寬度值是根據經驗確定的，固定經驗值的選擇通常是根據
系統在較高轉速對轉矩脈動的要求和系統開關頻率的限制來確定的[1]從而產生功率器件開關頻率利
用不充分、在轉速變化過程中功率器件開關頻率波動范圍大且低速轉矩調節性能下降的缺陷，而且在電機穩態時直接導致輸出轉矩脈動大，其繼電特性無法精確地區分轉矩誤差和磁通誤差。因此，如何提高系統穩定性，減小轉矩和磁通脈動，提高系統快速性和平穩性已成為永磁同步電動機控制的研究熱點。近年來，已有學者將模糊控制技術用于永磁同步電動機的直接轉矩控制中，文獻[5]使用模糊控制器，改進轉矩響應速度和減小轉矩脈動；文獻【6—7]將模糊和神經網絡結合提高系統抗干擾能力和控制精度。但這些控制方法算法較復雜，實際應用困難。本文在分析逆變器的開關頻率、滯環寬度、電機轉速三者關系的基礎上，提出了開關頻率優化和滯環寬度調節；同時將零矢量用在模糊控制規則表中，進一步提高控制系統的平穩性，大大加快系統控制時間。
1滯環寬度PI調節
1．1滯環寬度、轉速與開關頻率之間關系
轉矩滯環調節器輸出信號和逆變器開關頻率之間的對應關系如圖1所示。由圖1中[t1t2]開關區
間，可得滯環寬度值和逆變器開關頻率之間的關系：
式中f為開關頻率；U為脈沖幅值；△T為滯環寬度
由式(1)可知，當轉矩上升或下降梯度較大時，系統將以較高的變化率來跟蹤給定轉矩，使得逆變
器開關頻率變高，從而需要較大的滯環寬度來保證逆變器的開關頻率不超過功率器件的****開關頻
率；當轉矩上升或下降梯度變小時，系統只需較低的變化率來跟蹤給定轉矩，逆變器開關頻率也隨之降低，這時需要較小的滯環寬度以便充分利用功率器件的開關頻率及提高轉矩跟蹤性能。總之，滯環寬度值需要不斷變化才能使功率器件的開關頻率得到充分利用：
逆變器的開關頻率受滯環寬度值和轉速兩個因素的影響，當依據經驗確定轉矩滯環寬度值時，將產生兩個問題：一方面系統高速運行時，為將轉矩脈動限制在一定的范圍內，滯環寬度值需要設置的相對較小，這就需要功率器件具有較高的開關頻率；另一方面，如果滯環寬度值設置得較大，雖然降低了系統的開關頻率，但是系統的轉矩脈動卻增大了，導致在轉速變化的過程中功率器件的開關頻率利用不充分和低速轉矩調節性能下降的缺陷。滯環寬度、開關頻率和轉速之間的關系如圖2所示。為解決固定滯環寬度值帶來的滯環寬度和開關頻率之間的矛盾，可以選擇變化的滯環寬度值。
1．2開關頻率優化及其對應的滯環寬度值
為了在滿足系統開關頻率要求的同時，充分利用功率器件的開關頻率，使功率器件工作在****開
關頻率附近，本文采用功率器件的****工作頻率為給定頻率，將逆變器的實際工作頻率作為反饋頻率，PI調節并將調節得到的結果作為轉矩滯環比較器的滯環寬度值，如圖3所示。PI調節器的特點，使得該開關頻率優化方法具有結構簡單、易于實現的優點。根據文獻[5】中功率器件****開關頻率和滯環寬度之間的關系，可以方便地設定滯環寬度PI調節器的飽和值，從而保證逆變器的開關頻率不超過功率器件的額定****開關頻率，保證整個系統的安全運行.

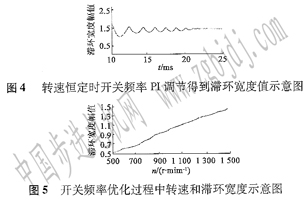

圖4為在給定轉速恒定時開關頻率PI調節得到滯環寬度值的過程。通過開關頻率優化使得功率器件工作在額定開關頻率附件，但是滯環寬度值卻相對經驗值增大了，且高速運行時幅度增加相對較大，因此不可避免地帶來了較大的轉矩脈動，但是卻較好地滿足了系統開關頻率的要求。圖5是在充分利用功率器件開關能力的條件下針對不同的轉速得到的滯環寬度值與轉速之間的關系。隨著轉速的升
高，系統的開關頻率隨之增加，為了保證系統工作在功率器件的****開關頻率附近，由開關頻率PI調節器得到的轉矩滯環寬度值隨增大。
2．1模糊直接轉矩控制系統結構
圖6是永磁同步電動機模糊直接轉矩控制系統結構圖。ωr和ψs分別為轉速給定和磁鏈給定，通
過檢測電流和電壓經過3s／2s坐標變換，送給磁鏈觀測器和轉矩觀測器；另外，通過位置傳感器測出轉子位置信號。系統由轉速、轉矩和磁鏈三閉環控制轉速調節器采用PI調節器。
磁鏈觀測器和轉矩觀測器采用如下算法計算ψs、T和θ:

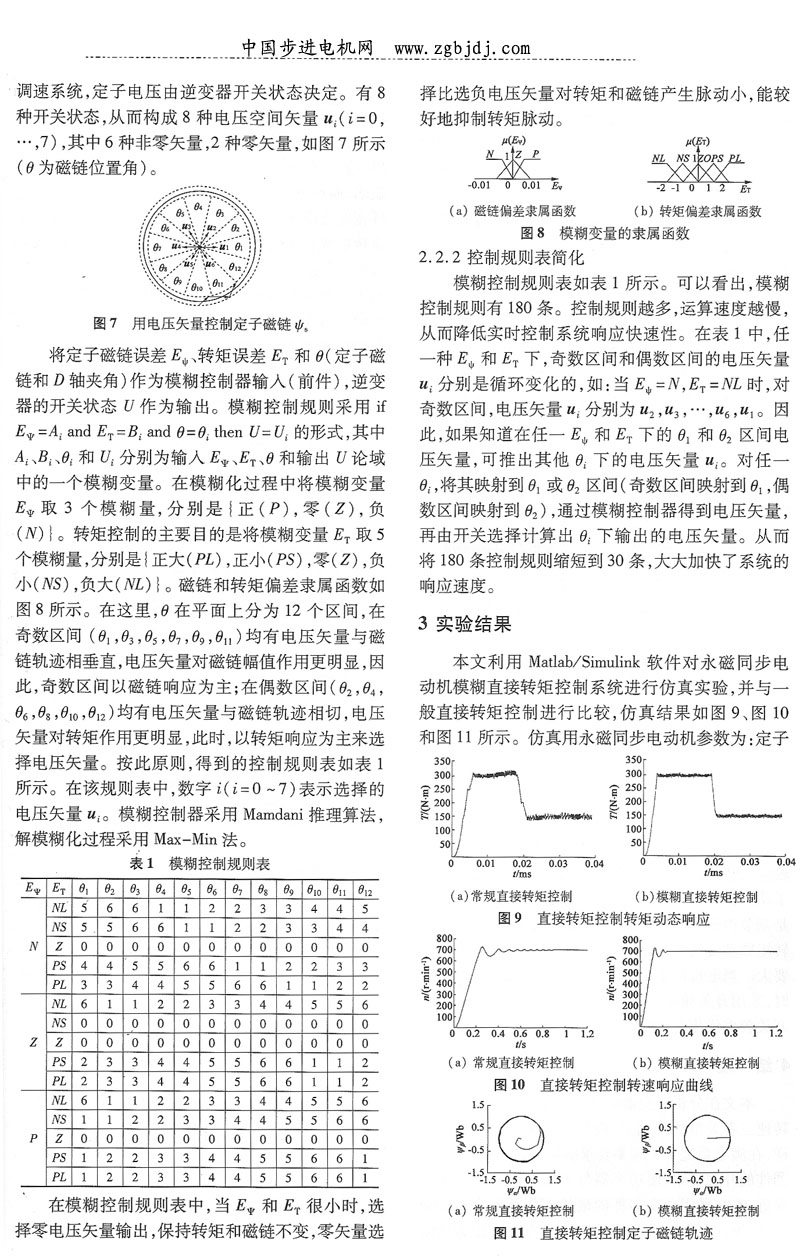

2．2 1模糊控制規則確定
對于三相電壓型逆變器供電的永磁同步電動機
電阻0．081 Ω，轉子電阻O 055 n，定子自感1．39 mH，轉子自感O．79 mH，定子轉子互感18 9 mH，極對數2。
顯然，將模糊控制用于直接轉矩控制，其動態和靜態性能得到了較大的改善，無論是在起動至平穩時，還是在轉矩突變時，都能保證電機輸出轉矩具有較高的響應性。無論在起動還是高速時，轉矩脈動都相應減小。用H對系統的速度進行調節，速度變化幅度小，超調量小，響應也較快，這些都符合工控及精密控制的要求。
以TMs320F2812為核心實現了永磁同步電動機直接轉矩控制的實驗平臺，實驗所用樣機參數同

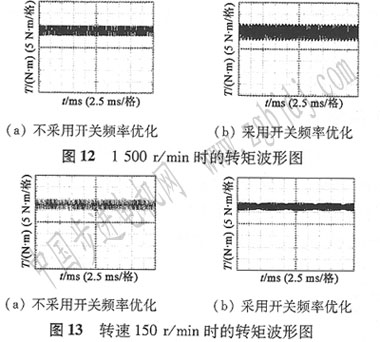

仿真所用電機參數。圖12是電機在1 500 r／min運行時，分別采用十八邊形磁鏈軌跡并進行開關頻率優化和采用圓形磁鏈軌跡但不采用開關頻率優化得到的轉矩波形，圖13是電機在150 r／min運行時，分別采用十八邊形磁鏈軌跡并進行開關頻率優化和采用圓形磁鏈軌跡但不采用開關頻率優化得到的轉矩波形。
由圖12、圖13可見，當電機以1 500r／min相對較高的轉速運行時，開關頻率優化的方法雖然保證
了功率器件處于相對較優的開關頻率附近工作，但是調節得到的滯環寬度值卻相對較大，由此對應的轉矩脈動要較不采用開關頻率優化得到的轉矩脈動要大。當電機位于150 r／min相對較低的轉速運行時，采用開關頻率優化得到的轉矩脈動要較不采用開關頻率優化得到的轉矩要小。
4結語
本文在分析逆變器的開關頻率、滯環寬度、電機轉速三者關系的基礎上，提出了開關頻率優化。這樣，在滿足系統開關頻率要求的同時，充分利用功率器件的開關頻率，使功率器件工作在****開關頻率附近，本文采用功率器件的****工作頻率為給定頻率，將統計得到的逆變器的實際工作頻率作為反饋頻率，對兩者進行PI調節并將調節得到的結果作為轉矩滯環比較器的滯環寬度值，選擇變化的滯環寬度值，在充分利用功率器件開關頻率的同時不僅可以克服圓形磁鏈軌跡對功率器件高開關頻率要求的缺陷，而且可以克服在轉速變化過程中采用固定滯環寬度值帶來的功率器件開關頻率波動范圍大且低速轉矩調節性能下降的缺點。理論分析和實驗結果表明：通過開關頻率優化和模糊控制，不僅能充分利用功率器件的開關頻率，而且模糊直接轉矩控制的磁鏈軌跡更接近于圓形；轉速在較短的時間內上升到穩定值；轉矩變化快速、平穩。
|
