摘要：介紹了采用元器件計數預計法的伺服驅動控制的平均故障間隔時間(MTBF)實用計算方法。通過引用
國內外公布的常用元器件通用失效率，對一款伺服驅動控制器的MTFBF指標進行計算。方法簡單方便，效果良好。
關鍵詞：平均故障間隔時間；伺服驅動控制器；元器件；計數預計法
中圖分類號：TM383．4 文獻標識碼：A 文章編號：1004—7018(2009)10—0022—02
0引 言
質量是產品、過程或服務滿足規定或潛在要求的特性和特征的總和。產品的特性和特征包括性能、可靠性、維修性、安全性和經濟性等。維修性、安全性和經濟性又與可靠性密切相關。一個產品不論其性能指標有多好，如果可靠性不高，那么既會增加售后服務費用，也會影響產品的信譽，其市場價值也會越來越小。因此，產品的可靠性越來越受到人們重視。為提高產品的可靠性，進行的資源投入也越來越大。描述產品的可靠性要求一般有以下4種基本方法：
(1)平均無故障工作時間，適用于長壽命系統；
(2)在規定時間內的正常工作概率R；
(3)成功概率P(s)；
(4)失效率A。
近年來，越來越多的系統采用平均故障間隔時間(以下簡稱MTBF)描述系統的可靠性指標。
采用MTBF描述系統可靠性源自美國貝爾電話實驗室的德雷尼克于1960年發表的關于復雜設備
的故障定律(被稱為“德雷尼克定律”)，其內容是：對于由多個部件構成的可修復復雜設備，不管其故障件壽命分布類型如何，只要每次故障后及時更換故障件，則其故障率(A)隨著時間的增大而趨于常數，而其MTBF為A的倒數。這個定律我們可以理解為當產品的壽命服從指數分布時，其故障率的倒數稱為平均故障間隔時間，即：TMTBF=λ分之一 一般認為電子產品在使用壽命期內，能夠及時維護修理，其壽命滿足服從指數分布要求。
永磁交流伺服系統因其具有體積小、重量輕、效率高、出力大、控制精度高、壽命長等優點，越來越多地用于工業與國防等領域中，用戶也越來越關注永磁交流伺服系統的可靠性問題。永磁交流伺服系統由永磁交流伺服電動機本體及其伺服驅動控制器構成。電動機本體的可靠性指標目前多以壽命(主要是軸承壽命)考核為主，伺服驅動控制器的可靠性指標以MTBF居多。
本文結合現研制的一款伺服驅動控制器，給出了采用元器件計數預計法的伺服驅動控制的MTBF
實用計算方法。其中的常用元器件通用失效率來自國內外文獻。本方法簡單方便，不僅適用于伺服驅動控制器，還可以用于逆變器、開關電源等產品的MTBF簡易計算。
l基于元器件計數預計法的MTBF實用計算
MTBF的可靠性預計的方法有元器件應力分析可靠性預計法，元器件計數可靠性預計法等。本文
采用較為簡單的元器件計數預計法進行計算。
元器件計數預計法的計算公式可以用下式描述：
從上述公式可以看出，為了計算MTBF值，不僅需要明確所用元件個數以及該元器件的通用失效
率，還需要了解每種元器件的質量系數。另外，使用環境也影響著MTBF的計算結果，所以需要根據具體的使用環境來選擇元件的通用失效率。
伺服驅動控制器中采用的元器件數量多達數百個。而在同一臺驅動控制器中，即使是同一種元器
件，也由于使用溫度等周邊環境條件以及工況的不同而導致采用不同的通用失效率數值。這就造成統計過程和計算過程非常的繁雜。而MTBF指標本身就是一個統計估算值，因此，探討快速進MTBF計算的實用方法十分必要。
下面，以我們開發的一臺永磁交流伺服驅動控制器為例，探討MTBF計算的實用方法。
驅動控制器主要結構如圖1所示，包括整流電路、開關電源、功率驅動單元、保護電路和控制單元：所采用的元器件中，數量大的有電阻、電容、二極管、繼電器、功率器件、集成電路等。
為了算出MTBF需要知道各個元器件的通用失效率，根據式(1)我們首先列出了對MTBF影響較大(故障率高)的大部分元器件如表1所示：
其次，根據需要查找元器件對應的通用失效率．具體數據可參考文獻[1-2】
根據式(1)，最后我們還需要知道元器件的通用質量系數，數據可參考文獻[1]。當電子元器件
產品滿足sJ331標準時，質量系數都是1。我們采用的電子元器件都在sJ331標準以上，因此將產品的質量系數設為1 0。通過以上的準備工作后，即可由式(1)計算出產品的總失效率。

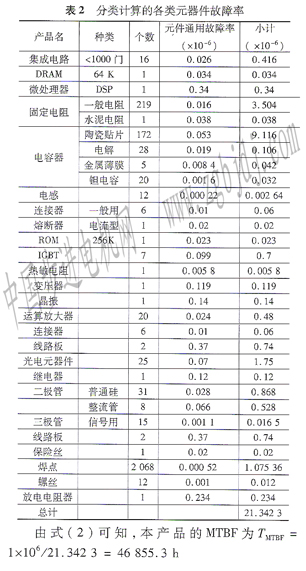

分類計算的各類元器件的故障率總合計算值如表2所示。
2 MrBF計算值與產品壽命的關系
MTBF與產品壽命是兩個不同的概念，但兩者之間有一定的關系。產品的壽命規定了產品的儲存
或使用的最長年限，而MTBF表征的是在該壽命時間內的發生的平均故障時間間隔。
產品的壽命一般由產品中壽命較短的元器件壽命來決定。，在伺服控制器中，電解電容器的使用壽命時間比其他產品一般較短，其壽命往往決定了該產品的壽命：而電動機的壽命往往取決于其軸承的壽命．
3結語
本文介紹了采用元器件計數預計法的伺服驅動控制的MTBF實用計算方法，省略了對驅動控制器n內部每個元器件環境條件的查找，采用了引用國內外公布的常用元器件通用失效率的方法驚醒簡單的使用計算。由于MTBF數據對于所采用元器件的故障率數據依存較大，而近年來，國內伺服驅動類產品多采用國外廠家的電子元器件。因此，應用國內外公布的常用元器件通用失效率具唄一定得呃合理性和技術通用性。本方法不需要專用軟件，可以快速估計產品的MTBF指標，有較好的使用價值 。在實際應用中，需要通過產品的返修過程，對其時間MTBF進行統計，以修正計算值并改進薄弱環節，提高產品的可靠性。
|
