現代交流伺服系統在變壓器鐵心硅鋼片橫剪線中的應用
在工業生產中應用的變壓器鐵心是由不同形狀和尺寸的硅鋼片疊裝而成。硅鋼片的尺寸(長度和角度)精度和剪切毛刺是影響變壓器質量的重要因素。提高精度可以減小片縫氣隙，特別是降低剪切毛刺，能顯著減小變壓器的空載損耗；提高送料逮度直接影響到生產效率。因此，對變壓器硅鋼片橫剪線的要求，不但要滿足在高速下(例如240m／min)的片料定位要求，以保證±O．1mm左右的尺寸精度，而且還要滿足去毛刺要求(毛刺小于0 02mm)，這就對橫向剪切線提出了很高的要求。

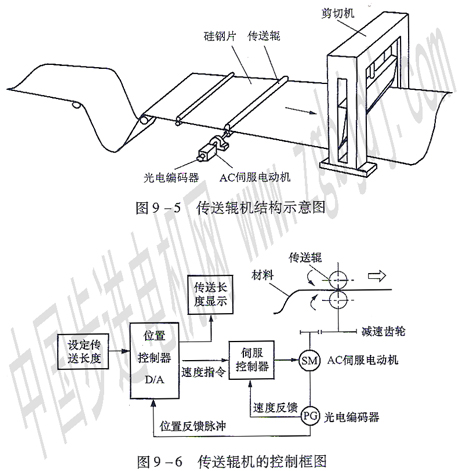

在硅鋼片剪切線、自動沖床、自動彎管機等自動送料設備中，必須用傳送輥機。傳送輥機是把卷材(如硅鋼片卷材、銅帶、電線、卷線、膠卷、軟管等)按一定長度送人加工機械設備。一般是用兩個輥子把要自動傳遞的材料夾住，再按所需的長度送出，輥子轉動受到交流伺服電動機帶動，控制輥子的轉動角度，就能控制傳送料的長度。傳送輥機的結構示意圖如圖9—5所示。傳送長度的檢測由裝在電動機非負載側的光電編碼器來實現，料的傳送長度由光電編碼器轉化為脈沖列，再反饋給伺服控制器計數后進行控制。傳送輥的控制框圖如圖9—6所示。
如果與自動沖床配合使用(用于在硅鋼片上沖“V”型槽或“O”型孔)，傳送一定長度的硅鋼片后停止，由沖床進行沖剪，沖剪過程完成后再進行下一次傳送。傳送進給的長度可以任意設定(用數碼開關即可)，可以認為這就是位置指令，將此指令輸入位置控制器，再根據由光電編碼器送來的負反饋信號求出偏差脈沖數，經過D／A變換器得到伺服電動機的速度指令加到伺服控制器上，與速度負
反饋信號比較后送到速度控制器。由于伺服電動機速度較高而傳送輥速度較低，需在兩者之間裝有減速器。有時，為了提高快速起、制動能力，上、下輥都由交流伺服電動機實現驅動，但要保持兩者同步運行。

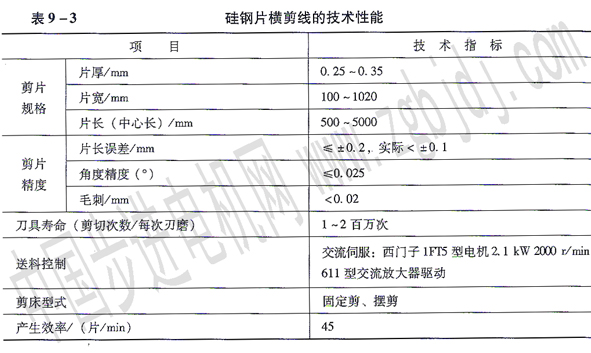

表9-3給出了變壓器鐵心硅鋼片橫剪線的主要技術數據。
|
