伺服系統在現代工業、國防、空間技術、日常生活等各個領域中都有廣泛的應用，已成為其中一個不可缺少的組成部分。隨著交流伺服技術的發展和價格的下降，以前凡用直流伺服系統、步進電動機伺服系統的地方，都可以采用交流伺服系統，并且成為未來的一個發展方向。現將其中的一些典型應用加以介紹，為初學者開闊視野，更有利于擴大推廣應用。
數控機床是集機、電、液、微電子和信息技術為一體的機電一體化典型產品是機械設備中具有高精度、高效率、高自動化和高柔性等優點的工作母機：而數控車床是數控機床中最主要的品種之一，解決了大部分機械零件的自動化加工問題成為最主要的機械加工設備。
數控車床(臥式)主要用于軸、盤類回轉體零件的切削，可以完成直線、圓弧、直螺紋、錐螺紋等各種型面的加工。

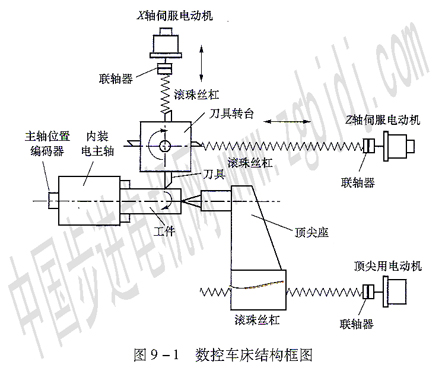

“數控車床”顧名思義，即是將數值與符號以代碼的形式輸入給車床機械本體，由車床中的測量系統、驅動系統、數控系統控制刀具相對于工件的運動軌跡控制車床的各坐標的運動、速度及位移，從而實現各種機械零件的切削加工。數控車床的機械結構示意圖如圖9—1所示。
工件隨主軸旋轉，現代的****設計為主軸與電動機內裝一體，通常還裝有主軸位置傳感器(例如編碼器等)檢測主軸位置使之保持與進給系統同步。這里介紹的數控車床是個三坐標系統，主軸為旋轉坐標。另外兩個坐標屬刀具進給系統(X、z坐標)。在機床中稱謂的坐標，一般指坐標軸而言。例如x坐標的電動機又稱為X軸電動機。刀具在X軸向和z軸向的運動分別由各自的伺服電動機通過滾珠絲杠帶動，而電動機的轉動及運動方式均由伺服控制器控制。主軸電動機為高速內裝式感應電動機。主軸控制器通常采用矢量控制法對感應電動機進行控制，直接把轉速指令輸入主軸控制器就可以控制主軸的轉速。由數控系統cNc給出主軸電動機與進給伺服電動機控制命令完成對主軸速度控制與各進給軸的速度、位移控制，實現軌跡加工。各坐標軸都有相應的速度與位移檢測裝置，構成閉環反饋控制。主軸電動機由旋轉變壓器測速，由光電編碼器檢測位置實現分度(c軸)使之與進給系統保持同步，完成螺紋加工。

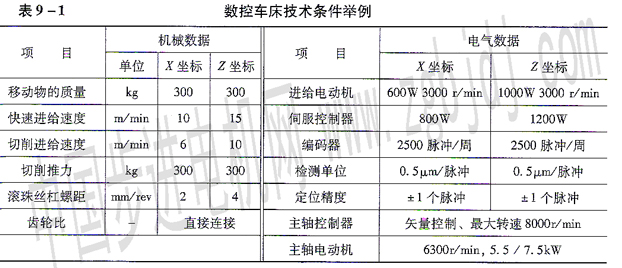

表9-1 給出了數控車床技術條件舉例
同時，在各種加工中心、數控銑床、鉆鏜床、磨床、電加工機床、組合機床、鍛壓機床、龍門鏜銑床等各類金屬切削機床中，都廣泛采用交流伺服系統作進給或做主軸驅動。結合各自的機床特點，選用適合于應用的伺服電動機和驅動器。
|
