一、調速控制方法
根據超聲波電動機的工作原理，可以采用以下三種調速控制方法：
(1)變頻控制。變頻調速超聲波電動機最為合適，因為電動機工作在諧振點附近，通過調節諧振點附近的頻率可以快速控制電機的轉矩和轉速，并且易于實現低速起動。由于工作時諧振頻率可能有漂移，因此要求有自動跟蹤頻率變化的反饋回路。
(2)變壓控制。改變激振電壓的幅值可以直接改變行波的振幅，從而達到調速的目的，并且調節特性線性度較好。但在實際應用中一般不采用變壓調速方案，因為這種方案低速時轉矩小，不易起動。如果電壓過低．壓電體有可能不起振，而電壓過高又有可能擊穿壓電體。
(3)相位差控制。改變兩相激振電壓的相位差可以改變定子彈性體表面質點的橢圓運動軌跡，從而改變電動機的轉速。這種方案的優點是可以方便地控制電動機的轉向，但缺點是低速起動困難，并且實現電路較為復雜。
總之，超聲波電動機的調速控制可通過變壓、變頻來實現．另外．改變定子兩相相位差也可對轉速進行控制。變頻控制可以充分利用超聲波電動機的低速大轉矩、動態響應快等優點，且有較高效率，因而成為****。變壓調速線性度較好，但低速特性較差；相位差控制可平滑調速和改變轉向，適用于需要柔順驅動的系統。
二、驅動控制電路
超聲波電動機利用摩擦傳動，定、轉子間的滑動情況不能完全確定。另外，壓電體的諧振頻率也會隨環境溫度的變化而發生漂移。這些因素都會影響超聲波電動機的轉速。因此，要實現對超聲波電動機轉速的精確控制，必須采用閉環控制系統。

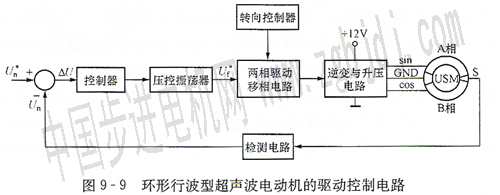

環形行波型超聲波電動機的驅動控制電路如圖9—9所示，其中逆變與升壓電路的外部輸入為低壓直流電，輸出為兩相交流電，可將其看成是一個逆變器。為了提高電動機的穩定性．可直接利用定子壓電陶瓷環上的壓電陶瓷片s作為傳感器(見圖9—6)，對定子的機械諧振狀態進行檢測，將由逆壓電效應所產生的電壓作為反饋信號un，與給定信號進行比較，相應的偏差信號△U，經控制器處理后送至壓控振蕩器，產生所需要的頻率信號頻率信號經90°移相電路和轉向控制器獲得逆變器的驅動信號，最后通過逆變與升壓電路獲得超聲波電動機所需要的兩相幅值相等、頻率相同、相位相差π／2的正、余弦交流電。
由于超聲波電動機強烈的非線性．其控制不同于常規的電磁式電動機，這主要是因為超聲波電動機靠摩擦傳動，定、轉子之間的滑動率不能完全確定，并且諧振頻率本身又會隨溫度而變化，導致系統參數及其控制特性都會改變。因此，實際上超聲波電動機的控制十分復雜，其控制策略的研究吸引了不少學者，目前仍處于探索與發展之中。
|
