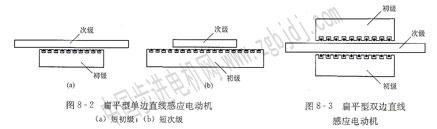

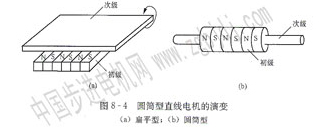

事實上,還有一種特殊結構的直線感應電動機,稱為弧型直線感應電動機,如圖8—5所示,

它相當于把實心轉子感應電動機的定子切除掉一部分。其轉子做旋轉運動而不是直線運動,但它的工作原理與直線感應電動機相同.所以把它歸到直線電機之列。
二、工作原理
直線電機是由旋轉電機演變而來的.所以當初級的多相繞組-|扣通人多相刺稱電流后·也會產生一個氣隙磁場,這個磁場的磁通密度波是直線移動的.故稱為行波磁場.圖8 6所示為直線感應電動機的原理圖。

顯然.行波的移動速度與旋轉磁場在定予內圓表面上的線速度是相同的.稱為同步速度μ1.即

在行波磁場切割下.次級中的導條將產生感應電動勢和電流.導條中的電流和氣隙磁場相互作用一產生切同電磁力(圖8-6中只畫出了一根導條)。如果初級是固定不動的,耶么次級就沿著行波磁場行進的方向做直線運動。若次級移動的速度用。表示,則滑差率為

次級移動速度為

式(8 3)表明.直線感應電動機的速度與電源頻率及電機極距成正比,因此改變電源頻率或電機極距都可改變電動機的速度。
與旋轉電機一樣,改變直線感應電動機初級繞組的通電次序.便可以改變電動機運動的方向.這樣就可使直線電機做往復直線運動。在實際應用中.也可以將次級固定不動,而讓初級運動。因此.通常又把靜止的一方稱為定子.而運動的一方稱為動子:
由上可見,直線感應電動機與旋轉感應電動機在工阼原理上并無本質區別.只是所得到的機械運動方式不同而已。但是兩者在電磁性能上卻存在很大的差劇,主要表現在以下三個方面:
(1)旋轉感應電動機定子三相繞組是對稱的.因而若所施加的三相電壓對稱.則三相電流就是對稱的。但直線感應電動機的初級三相繞組在空問位置上是不對稱的.位于邊緣的線圈與位于中問的線圈相比.其電感值相差很大.也就是說:相電抗是不相等的。因此,即使三相電壓對稱.三相繞組電流也不對稱。
(2)旋轉感應電動機定、轉子之問的氣隙是圓形的,無頭無尾,連續不斷.不存在始端和終端。但直線感應電動機初、次級之間的氣隙存在著始端和終端。當次級的一端進入或退出氣隙時.都會在次級導體中感應附加電流.這就是所謂的”邊緣效應”。由于邊緣效應的影響,直線感應電動機與旋轉感應電動機在運行特性上有較大的不同。
(3)由于直線感應電動機初、次級之問在直線方向上要延續一定的長度,且法向電磁力往往不均勻,因此在機械結構上一般將初、次級之間的氣隙做得較長.這樣.其功率因數比旋轉感應電動機還要低。
直線感應電動機的運行特性,可根據計及邊緣效應的等效電路來計算和分析,但其推導過程涉及電磁場理論.計算過程較為復雜.此處不詳細討論。有興趣的讀者可參閱相關書籍。
