交流力矩電動機結構、原理和特性
(一)結構
交流力矩電動機的機械結構與一般電動機沒有顯著的差異，有全封閉型全封閉外加強迫通風冷卻型以及開啟型。安裝形式則與一般電機完全相同，即底腳安裝、法蘭安裝或法蘭止口帶凸臺安裝。
交流力矩電動機的轉子結構多為鼠籠形．在要求高的場合，大都采用表面光滑的鐵磁杯轉子結構，這是由于采用杯形結構可進一步減小轉動慣量。
交流力矩電動機的轉矩隨著轉子損耗的產生而產生，因此它的效率比普通電動機低很多，溫升也較高，冷卻方式就要特別加以考慮。另外，還必須采用能夠耐受高溫的特殊絕緣處理，以適應長期堵轉工作狀態的要求。
(二)基本工作原理
一般的三相鼠籠型感應電動機在制動狀態下產生的轉矩比電動機輸出的****轉矩低，而電流卻是額定電流的5～6倍，如果在這個狀態持續運行下去，將會把電機燒毀。即使是在偏離同步轉速較遠的低速狀態運行，也與制動狀態運行的情況相似。

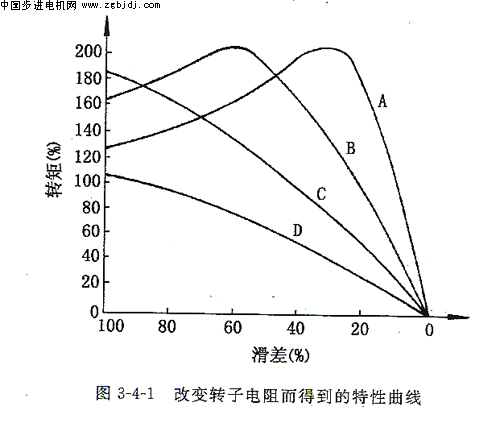

對于感應電動機，由于轉子電阻的逐漸增加，轉矩速度的特性l曲線則如圖3—4一I所示的A-B--C-D的形狀。交流力矩電動機就是按照圖中所示的B、C、D機械特性曲線工作和運行的。
(三)特性
力矩電動機有兩種使用方式：一種是利用其堵轉轉矩：另一種是利用其轉矩轉速特性。對于卷繞機等利用轉矩一轉速特性的場合，當轉矩增加時電動機轉速具有下垂特性，即在一定范圍內轉矩基本保持恒定。
一般情況下，電動機的輸出用特性曲線上基本保持恒定值的那部分轉矩來表示。力矩電動機電可以實現恒轉矩控制。
在另一種即使在堵轉狀態下電動機也不會被燒毀的結構中，電動機在調壓控制下運行時，隨著轉速的下降，在電動機內部，特別是轉子內的損耗會增加，使電動機的溫升升高。
|
