磁懸浮飛輪用無刷直流電動機可靠性研究
李鍇1，駱紅云1，張爭1，韓邦成2
(1北京航空航天大學材料科學與工程學院，北京100191；2北京航空航天大學儀器科學與光電工程學院，北京100191)
摘要：針對為磁懸浮飛輪( MSFW)轉子提供旋轉動力的無刷直流電動機(BLDCM)進行了可靠性方面的研究。首先，建立了BLDCM的可靠性串并聯模型，采用應力分析法對其可靠度進行了預計，同時分析了采用冗余控制對BLDCM可靠度的影響，分析表明在一定程度上可以認為控制冗余延長了BLD—CM的使用壽命。其次，根據MSFW運行測試的狀況，建立了BLDCM的故障樹，進行了BLDCM的故障模式與影響分析，最后提出了提高MSFW用BLDC可靠性的建議，對MSFW的工程應用具有一定的實用價值。
關鍵詞：BLDCM；可靠性分析；故障樹；故障模式與影響分析
中圖分類號：TM36 +1；TM351 文獻標志碼：A 文章編號：1001-6848(2010)02-0012-0i
0引 言
近年來，磁懸浮軸承技術已進人工程應用階段，并已應用于航天器姿態控制系統。采用磁懸浮軸承支承的b輪系統具有無摩擦損耗、無需潤滑、無污染、啟動和運行平穩且噪聲小，磁軸承剛度可調、可實現轉子無接觸懸浮等優點。因而磁懸浮飛輪( MSFW)與傳統的機械飛輪相比，具有更高的姿態控制精度以及更長的壽命，被認為是未來高精度航天器姿態控制的理想執行機構。
本文所涉及的MSFW主要由BLDCM、提供角動量的飛輪轉子、徑向混合磁軸承、軸向混合磁軸承、徑向位移傳感器、軸向位移傳感器和殼體等組成。BLDCM提供轉子運轉的動力并且控制著飛輪轉子的轉速和方向，是影響MSFW壽命的關鍵組件之一。
文獻[4]指出軸承故障與絕緣故障占中小型交流電機故障的百分之97，直流電機中軸承故障與絕緣故障占百分之56，電刷故障占百分之42。文獻[5]認為無刷直流電機多了驅動控制線路，因此它的可靠性薄弱環節為：軸承、絕緣繞組、驅動控制線路。
MSFW的轉子部分靠電磁軸承產生的電磁力懸浮，理論上各部件基本不存在蘑損，BLDCM的轉子部分固定于MSFW的轉子上，因此BLDCM不存在磨損問題。這也表明BLDCM失效機理與傳統電機機械軸承磨損失效為主的失效模式存在根本的不同，所以在對MSFW可靠性的研究中，應著重對BLDCM進行可靠性方面的研究。
1 可靠性基本概念
可靠度：產品在規定的條件和規定的時間內，完成規定功能的概率，常以R(t)表示。
定義不可靠度
F(t)也稱為故障概率分布函數，對其求導即得失效密度函數
失效率：指工作到某時刻t時尚未發生失效的產品，在該時刻f以后的下一個單位時間內發生失效的概率，記為A(t)。
積分得：
當失效率A(t)不隨時間變化，為常數A，即壽命分布服從指數分布時。
2 BLDCM可靠度預計
由于驅動電路的預計方法已很成熟，所以本文暫不考慮驅動電路即控制部分本身的可靠性，只考慮集成于MSFW上的BLDCM機體的可靠性。由于MSFW的轉子部分靠電磁軸承產生的電磁力懸浮，各部件基本不存在磨損，BLDCM的轉子部分固定于MSFW的轉子上，不存在組件之間的磨損問題，困此BLDCM各組件為偶然失效，可以認定BLDCM各組件失效率為常數，壽命服從指數分布。因此本文采用應力分析法給出BLDCM組件在服役期間的失效率，利用串并聯模型建立BLDCM的可靠性模型，進而預測BLDCM機體的失效率。
2.1 MSFW用BLDCM結構
MSFW用BLDCM機體可以分為轉子和定子兩部分，其結構框圖如圖l所示。
2。2 BLDCM組件的失效率預計
1)熱敏電阻器的失效率模型為：
根據設計所采用的熱敏電阻的規格，Ab為基本失效率，0.045 xl0-6/h; πE為環境系數，宇航飛行Sp，1 0；πQ為質量系數，A2級，0.3; πT為溫度系數，由有限元分析計算結果可知定子組件的溫度為ll0攝氏度左右，查溫度系數表，πT=3.1，則λp=0 042×10 -6/h。
2)霍爾傳感器的失效率模型為：
根據設計所采用的霍爾傳感器的規格，λb為基本失效率，0. 43×10-6／h；πE為環境系數，宇航飛行Sp，0.6；πQ為質量因子，0. 24；πC為電路復雜因子，1；7TR力額定系數，l；πL為成熟因子，l；πS主要指除在λb內所包含功率以外的二次外加電壓應力對模型的調整系數，S=外加電壓／額定電壓，由于在設計中采用降額設計，S=0.5，則πs=0.65；由此可得λp=0 040×10-6／h
3)繞組的失效率模型
繞組的失效主要有絕緣損壞、繞組斷線和引出線焊接點斷開等失效形式。繞組采用GJB/2299C -2006《電子部件可靠性預計程序手冊》中給出的線圈工作失效率模型：
λb為基本失效率，選用繞組的耐熱溫度為130℃，絕緣等級為B級，由有限元分析計算結果可知定子組件的溫度為ll0攝氏度左右，λb=0.0089×10-6/h; πE為環境系數，宇航飛行SF，1.0; πQ為質量系數，BI級，0.6；πK為種類系數，固定和可變小線圈，πK=1。πc為結構系數，結構為固定，πc =1;則繞組工作失效率λp=0.0053 x10 -6／h
4)磁性器件的工作失效率模型為：
λb =0.06 x10-6／l1，宇航飛行SF，πE =1; πQ為質量系數，質量等級A級，0. 35；則磁鋼λp=0. 021 x10 -6廠l1。
5)疊層作為一個整體基本上不存在失效問題，沖片的粘結面膠的失效為其主要的失效模式，其失效率模型為
λb為基本失效率，0.0019x10 -6／h，πE為環境系數，宇航飛行SF，πE=1，πQ為質量系數，πQ=l，Ⅳ為粘結面數，N= 10，則λp=0.019 x10-6／h。
考慮到擋圈等輔助結構件和一些不可預見性失效問題，取失效率修正系數λ修正=0.01×10 - 6／h。
2.3 BLDCM可靠度預計
綜合以上數據，可得MSFW用BLDCM組件的失效率數據，如表1所示。
1)在控制中不采用任何冗余的情況下，BLD-CM整體為各組件的串聯系統，其可靠性框圖如圖2所示。
則控制未冗余BLDCM的失效率：
λμ為第；個部件的工作失效率，N為第i個部件的個數。BLDCM系統的可靠度：
2)在控制中采用冗余，主要指通過控制器和控制算法容錯實現在單個霍爾傳感器故障情況下仍能實現轉速的正確測量與轉動方向的正確檢測，使之滿足MSFW對轉子轉速精度的要求，其實現過程詳見文獻[10]，控制冗余后BLDCM的可靠性框圖如圖3所示：
此時三路霍爾傳感器構成2/3冗余的表決系統，其可靠度為。
控制冗余后，其它組件仍為簡單的串聯關系，BLDCM系統的可靠度：
定義控制冗余對未冗余的相對可靠度增長率
分別對10年的時間內采用控制冗余與不采用控制冗余的BLDCM的可靠度以及d隨時間的變化繪圖，如圖4所示：
由圖4(a)可以看出，無論采用冗余控制寫否，BLDCM都具有比較高的可靠度（大于0.97），隨著時間的增加，BLDCM可靠度逐漸下降，控制冗余在提高可靠性方面的作用也越來越大，控制冗余10年的可靠度大約相當予控制未冗余6年的可靠度，在一定程度上可以認為控制冗余延長了BLDCM的使用壽命。
另外通過圖4(b)可以看出可靠度提高的幅度比較小，究其原因：1）控制未冗余BLDCM的可靠度本身已比較高，提升的幅度空間較小；2）磁鋼、疊層、熱敏電阻與霍爾傳感器的失效率相當，制約了霍爾傳感器冗余在提高BLDCM可靠度中的作用。因此BLDCM機體可靠性的薄弱環節為熱敏電阻、磁鋼、疊層、霍爾傳感器。
3 BLDCM故障樹與故障模式與影響分析
3.1 BLDCM故障樹

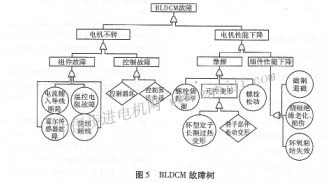

故障樹分析就是把產品（系統）最不希望發生的故障作為故障分析的目標，把選定的產品故障狀態稱為頂事件，然后運用理論符號和邏輯推理對Bl起頂事件的故障逐層地、系統地往下分解、分析，找出各底層因素。根據磁懸浮飛輪運行測試的狀況以及分析來建立BLDCM的故障樹，所建立的故障樹如圖5所示。分析中的故障樹符號意義如表2所示。
3.2 BLDCM故障模式與影響分析

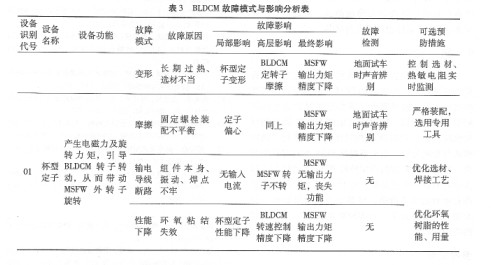

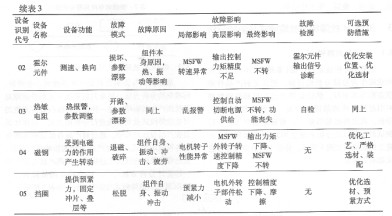

故障模式與影響分析是一種系統的、全面的、標準化的分析方法，用來判斷系統中元部件故障對系統所產生的影響，是一種在設計階段就對系統的可能故障模式及其影響進行分析的方法。具體地說是在產品設計過程中，通過對產品各組成單元潛在的各種故障模式及其對產品功能的影響進行分析，提出可能采取的預防改進措施以提高產品可靠性的一種設計分析方法。結合建立的故障樹，對BLDCM進行故障模式與影響分析。如表3所示。
3.3提高BLDCM可靠性的措施
通過以上的分析可以看出，振動沖擊是影響B(tài)LDCM組件可靠性的重要因素，所以在火箭發射階段，MSFW應采用主動防護，例如鎖緊裝置來限制MSFW輪體在軸向與徑向的位移從而減少振動、沖擊的破壞，降低整機的失效率。在部件材料方面，相關研究表明改良磁鋼的熱處理工藝以及疊層由沖片疊合改為整體式機械加工可有效降低組件的失效率。另外通過選用高質量的零件、降低零件的數目，制定嚴格的工藝、安裝流程規范，嚴格產品出廠環境應力篩選測試，對提高MSFW用BLDCM可靠性也有很大的幫助。
4結論
本文所研究的MSFW目前正處于定型一工程化的關鍵時期，尚缺乏BLDCM長時間遠行的可靠性試驗數據，故可靠度計算的結果暫時無法在試驗中定量的驗證。同時本文根據MSFW運行測試的狀況，建立了BLDCM的故障樹，并進行了故障模式與影響分析，提出了提高BLDCM可靠性的建議。是對MSFW運行測試階段BLDCM故障模式以及應對策略的系統總結，對BLDCM的可靠性的提高有重要的參考價值，對類似產品的可靠性工作有很大的借鑒意義。對MSFW的工程應用有一定的實用價值。
|
