唐燦偉 王慶文 謝寶昌 陳亞珠(上海交通大學200030)
摘 要 通過對ML4428的介紹，分析了反電勢感應技術在無刷直流電機中的應用，并給出了其中一些重要參數的計算方法。
敘 詞 無刷直流電動機控制反電勢檢測電路
1 引 言
近20年，采用電子換相原理工作的無刷直流電動機(BLDC motor)得到了越來越廣泛的應用。傳統BLDC中轉子位置傳感器使電機的結構變得復雜，而且在一些小尺寸BLDC中，傳感器的放置成了設計中的一個難題。因此，一種稱為無轉子位置傳感器控制的技術得到越來越多的應用。它利用反電勢檢測電路來取代傳感器，以提高電路和控制的復雜性來降低電機的復雜性[1]。許多****半導體廠商開發出了基于此技術的專用IC。本文以Micro Linear公司的ML4428為例，介紹無轉子傳置傳感器在無刷直流電機控制中的應用。
ML4428為28腳雙列直插式結構。它由以下6大功能模塊組成：
(1) 反電勢采樣器和VCO構成的反電勢檢測模塊。
(2) 啟動和換流邏輯模塊。
(3) MOS管功率驅動模塊。
(4) PWM速度控制模塊。
(5) PWM電流控制模塊。
(6) 電源故障檢測模塊。
ML4428提供了在啟動和控制“△”接法或“Y”接法無刷直流電機時，所要用到的所有功能，包括PWM方式的速度控制、制動和電源故障檢測等功能。ML4428保證在任何運行狀態下，場效應管不會上下直接導通而擊穿，而且可以通過采用緩沖三極管或標準高端驅動器來驅動高壓(>12V)電機。ML4428還用到了一種快速啟動(Smart-StartTM)技術。它通過對轉子位置進行采樣，根據采樣信號來驅動電機，使電機一直加速到額定轉速。這樣不僅能保證在啟動時電機不會反轉，而旦還能縮短啟動時間。
2反電勢檢測和換流器
當永磁無刷電機運轉時，各相繞組的反電動勢與轉子位置密切相關。由于各相繞組是交替導通工作的，在某相繞組不導通的時刻，其反電勢波形的某些特殊點，可代替轉子位置傳感器的功能，得到需要的換相信息。

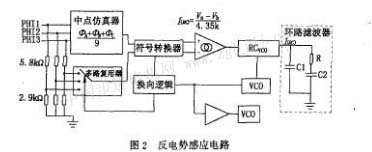

圖2給出了反電勢感應電路的原理。中點仿真器輸出三相的中點電位，多路復用器根據換向邏輯選擇輸出未通電相（檢測相）的感應電勢輸入(PHI)，經符號轉換器就得到了檢測相的感應電勢值。
中點仿真器、多路復用器、互導放大器和符號轉換器相當于一個相位探測器，它與環路濾波器以及壓控震蕩器(VC0)，構成了反電勢鎖相環。鎖相環把VCO鎖定于電機的反電勢，VCO準確地輸出電機的換流頻率。運用鎖相環技術，通過測定電機繞組的感應反電勢來確定正確的換相次序。只要電機在運行過程中，電機自感系數的波動>百分之30，而且電機對PWM噪聲的反應不敏感，就可以運用這種反電勢感應技術實現三相電機的正確換流。
在反電勢檢測電路中，通過對不通電相的采樣來決定是增大還是減小換流頻率。如換流過慢，誤羞放大器將對RCvco上的濾波器RC充電；而當換流過慢時，就會增大對VCO的輸入，使VCO的輸出頻率升高，從而加快換流，其中RCvco被用做模擬速度控制環的速度反饋電壓。
反電勢采樣輸入PHI對GND的輸入電阻大約都為8. 7kΩ在驅動高壓電機時，PHI輸入必須與電阻串聯，以保證任何PHI輸入的****電壓不會超過3 VΩ和相位檢測器參數的計算[3]
VCO的設定必須保證，在****頻率下運行時，VCO的控制電壓不會超過yREF，即****頻率為：
式中Ⅳ為電機極數，RPMMAX為電機每分鐘****轉數。VCO增益的最小值為：
圖3給出了帶相位檢測器的鎖相環的線性傳遞參數。相位檢測器的增益為：
簡化后，環路濾波器的阻抗為：
若要求環路在20個鎖相環循環后停下來，則要滿足
在RCvco引腳對地接一個80kΩ電阻，可使電機由檢測狀態向閉環運行狀態平滑轉換。
4 電機的啟動和速度控制
當電機停轉時，它不產生反電勢。因?yàn)殚]環換流中要用到反電勢信號，所以電機必須以其他方式啟動，直到有足夠大的反電勢產生。當RCvco端電壓超過0.6V，電機就進入運行狀態。這時電機轉速大約為反電勢感應技術在無刷直流電機控制中的應用的百分之8，已能產生足夠大的反電勢啟動閉環運行。
只要RCvco上的電壓低于VSPEED上電壓時，電機就保持在加速狀態。在這段時間內，除了受/LIMIT限制外，電機將得到****電壓的N坑道驅動。當RCvco電壓達到y(tǒng)SPEED電壓時，電容Cisc將充電，并通過設定一個25kHz的PWM鋸齒波的比較基準對N坑道門進行控制。速度環的補償在gm =0. 23mH的互導放大器的輸出Csc和Clsc上完成。圖4介紹
ML4428速度控制的原理。兩個互導放大器的輸出，速度控制中，電流反饋分量的帶寬由Cisc設定：
濾波器的帶寬應為RCvco引腳上位置濾波器帶寬的百多之10左右，通常在1到10的范圍內。
5結語
采用ML4428，實現了一個盤式永磁直流無刷電機的換流控制和速度控制。結果表明，采用反電勢感應技術后，可使電機本體的結構簡化。這說明，反電勢感應技術在無刷直流電動機的控制方面有比較大的應用價值。
|
